制冷与空调专业常用换热器简介VIP免费

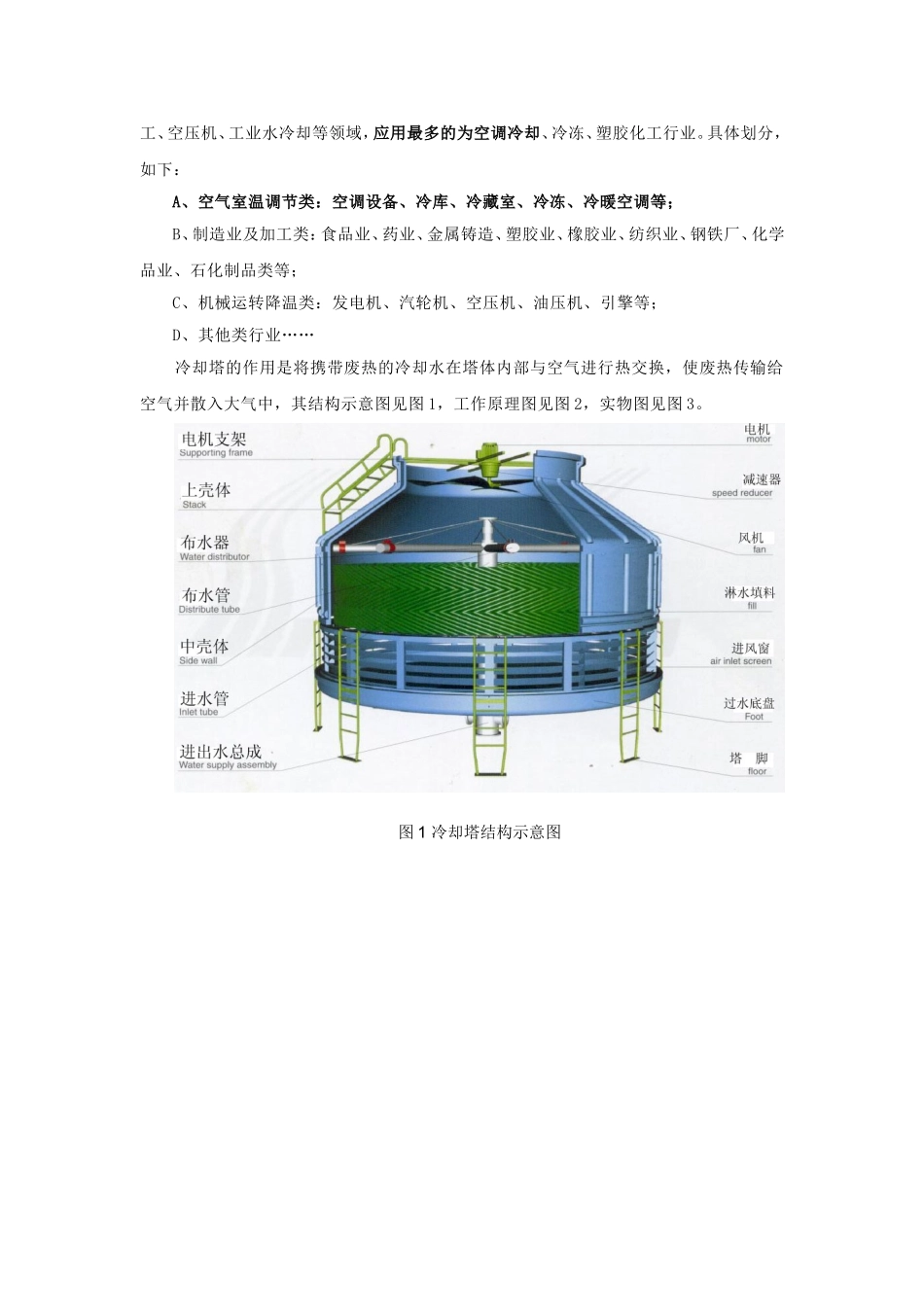

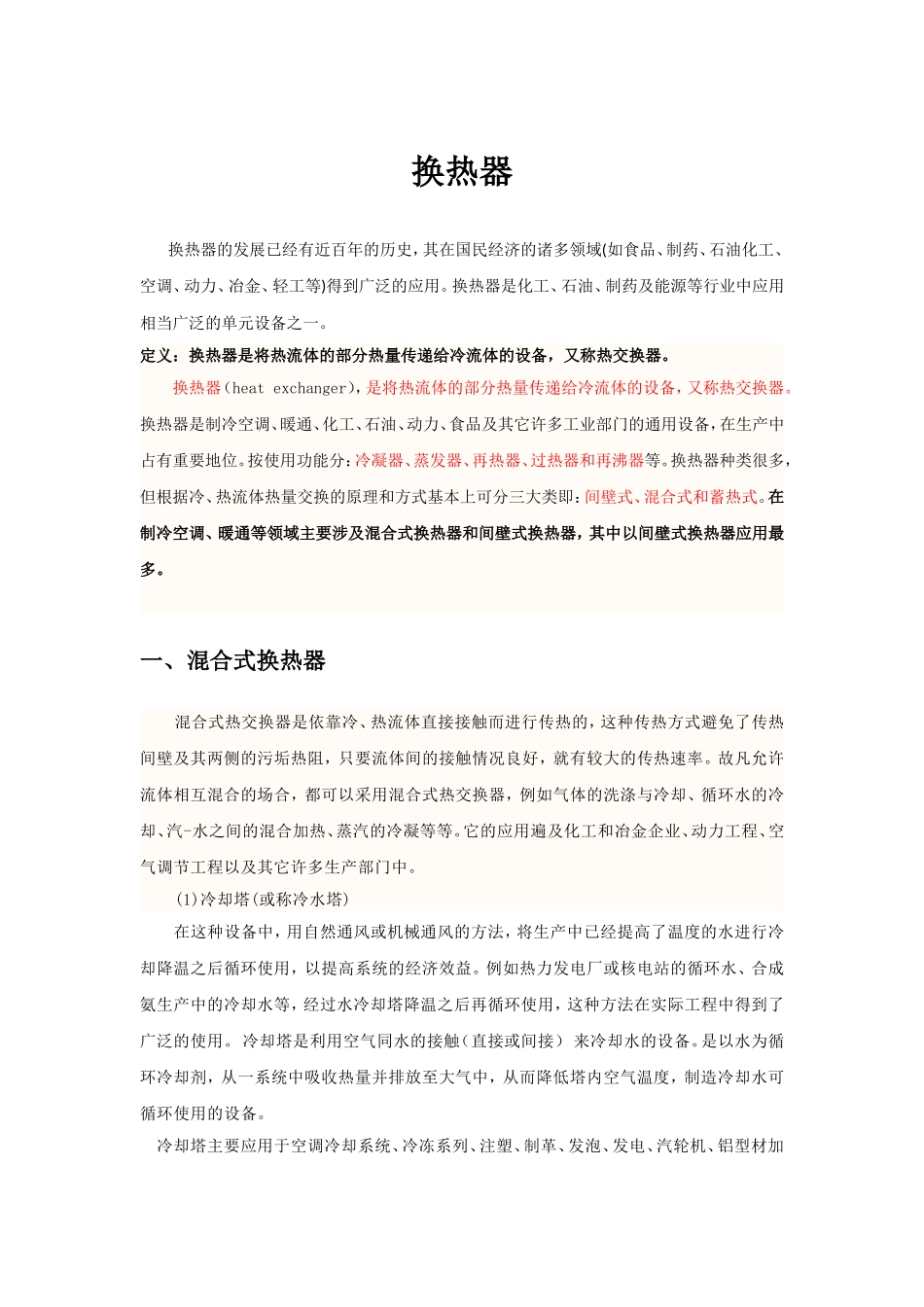

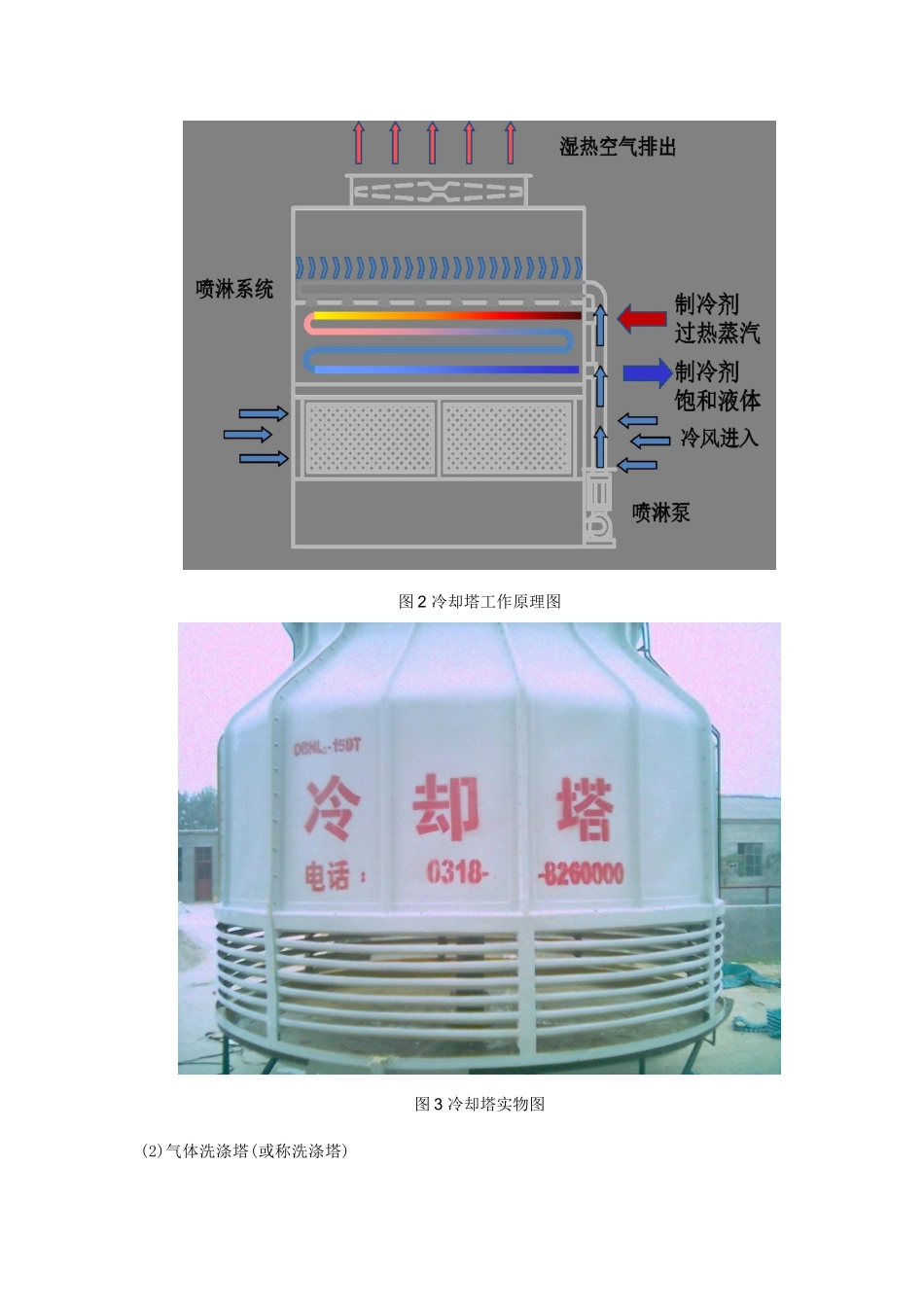

换热器换热器的发展已经有近百年的历史，其在国民经济的诸多领域(如食品、制药、石油化工、空调、动力、冶金、轻工等)得到广泛的应用。换热器是化工、石油、制药及能源等行业中应用相当广泛的单元设备之一。定义：换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。换热器（heatexchanger），是将热流体的部分热量传递给冷流体的设备，又称热交换器。换热器是制冷空调、暖通、化工、石油、动力、食品及其它许多工业部门的通用设备，在生产中占有重要地位。按使用功能分：冷凝器、蒸发器、再热器、过热器和再沸器等。换热器种类很多，但根据冷、热流体热量交换的原理和方式基本上可分三大类即：间壁式、混合式和蓄热式。在制冷空调、暖通等领域主要涉及混合式换热器和间壁式换热器，其中以间壁式换热器应用最多。一、混合式换热器混合式热交换器是依靠冷、热流体直接接触而进行传热的，这种传热方式避免了传热间壁及其两侧的污垢热阻，只要流体间的接触情况良好，就有较大的传热速率。故凡允许流体相互混合的场合，都可以采用混合式热交换器，例如气体的洗涤与冷却、循环水的冷却、汽-水之间的混合加热、蒸汽的冷凝等等。它的应用遍及化工和冶金企业、动力工程、空气调节工程以及其它许多生产部门中。(1)冷却塔(或称冷水塔)在这种设备中，用自然通风或机械通风的方法，将生产中已经提高了温度的水进行冷却降温之后循环使用，以提高系统的经济效益。例如热力发电厂或核电站的循环水、合成氨生产中的冷却水等，经过水冷却塔降温之后再循环使用，这种方法在实际工程中得到了广泛的使用。冷却塔是利用空气同水的接触（直接或间接）来冷却水的设备。是以水为循环冷却剂，从一系统中吸收热量并排放至大气中，从而降低塔内空气温度，制造冷却水可循环使用的设备。冷却塔主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域，应用最多的为空调冷却、冷冻、塑胶化工行业。具体划分，如下：A、空气室温调节类：空调设备、冷库、冷藏室、冷冻、冷暖空调等；B、制造业及加工类：食品业、药业、金属铸造、塑胶业、橡胶业、纺织业、钢铁厂、化学品业、石化制品类等；C、机械运转降温类：发电机、汽轮机、空压机、油压机、引擎等；D、其他类行业……冷却塔的作用是将携带废热的冷却水在塔体内部与空气进行热交换，使废热传输给空气并散入大气中，其结构示意图见图1，工作原理图见图2，实物图见图3。图1冷却塔结构示意图图2冷却塔工作原理图图3冷却塔实物图(2)气体洗涤塔(或称洗涤塔)在工业上用这种设备来洗涤气体有各种目的，例如用液体吸收气体混合物中的某些组分，除净气体中的灰尘，气体的增湿或干燥等。但其最广泛的用途是冷却气体，而冷却所用的液体以水居多。空调工程中广泛使用的喷淋室，可以认为是它的一种特殊形式。喷淋室不但可以像气体洗涤塔一样对空气进行冷却，而且还可对其进行加热处理。但是，它也有对水质要求高、占地面积大、水泵耗能多等缺点：所以，目前在一般建筑中，喷淋室已不常使用或仅作为加湿设备使用。但是，在以调节湿度为主要目的的纺织厂、卷烟厂等仍大量使。图4为大型商业建筑用中央空调组合式空调机组段中的喷淋室段。(a)喷淋室工作原理图(b)喷淋室构件组合示意图(c)喷淋排管示意图(d)中央空调组合式空调机组段喷淋室实物图图4大型商业建筑用中央空调组合式空调机组段中的喷淋室段(3)喷射式热交换器在这种设备中，使压力较高的流体由喷管喷出，形成很高的速度，低压流体被引入混合室与射流直接接触进行传热，并一同进入扩散管，在扩散管的出口达到同一压力和温度后送给用户。(4)混合式冷凝器这种设备一般是用水与蒸汽直接接触的方法使蒸汽冷凝。二．间壁式换热器下面重点介绍本专业应用最多的间壁式换热器。间壁式换热设备按照其功能可命名，如冷凝器、蒸发器、再热器、过热器和再沸器等；按换热部件的特点可分为：管壳式换热器、套管式换热器、翅片管式换热器（包括冰箱用丝管式冷凝器、箱壁式冷凝器、吹胀式蒸发器）、板式换热器、板翅式换热器、管带式换热器。（1）壳管式换热器壳管式换热器...
