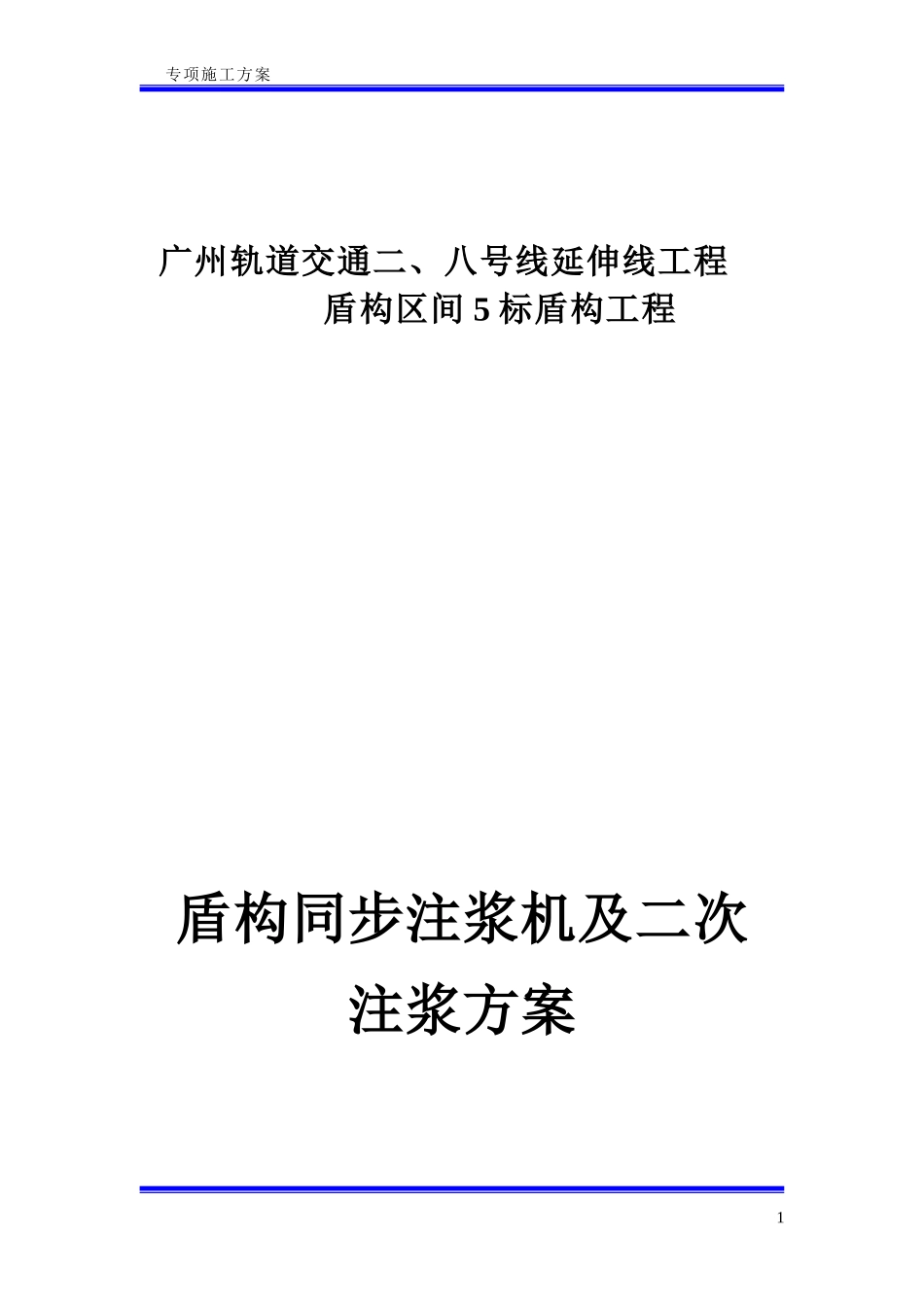

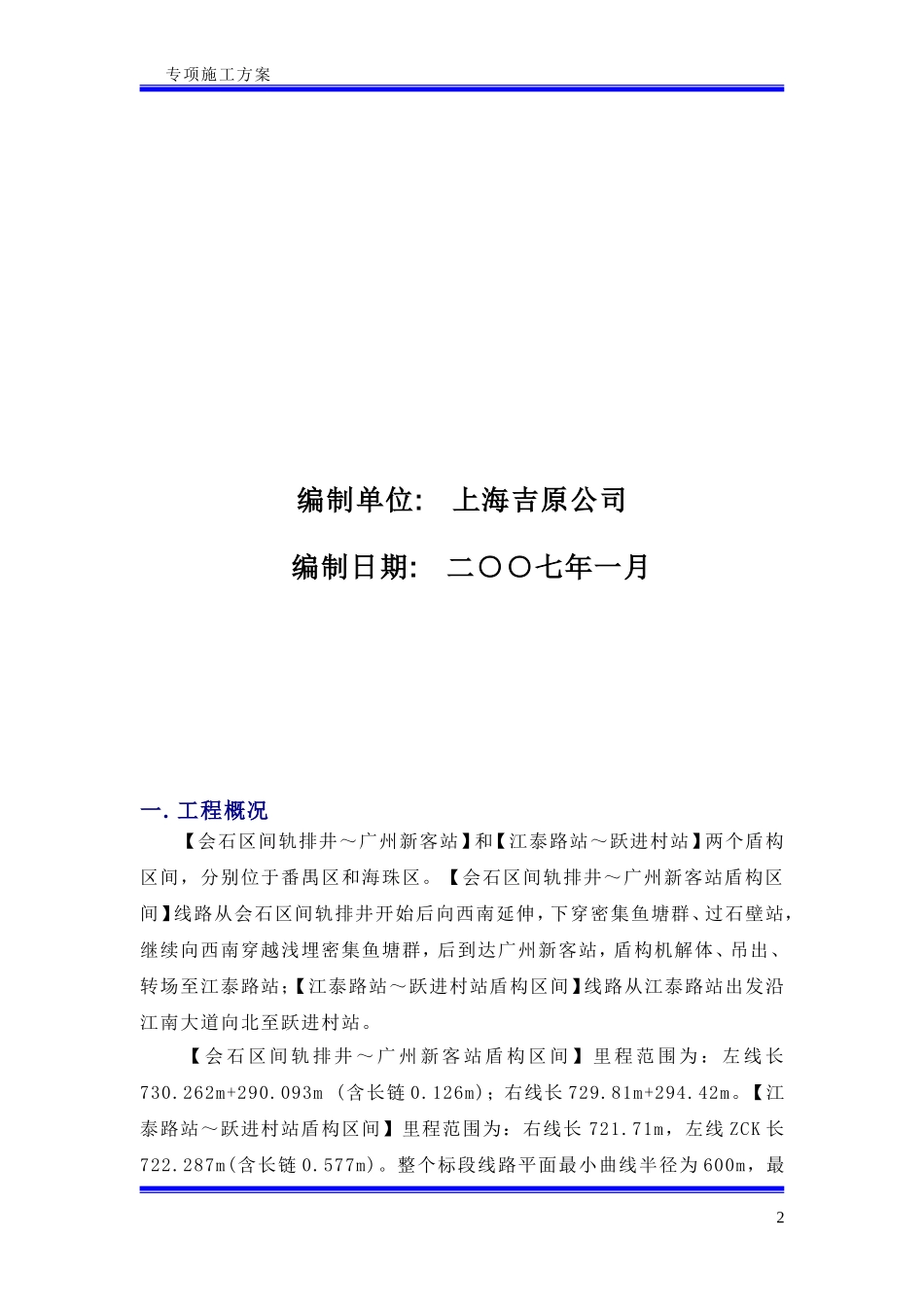

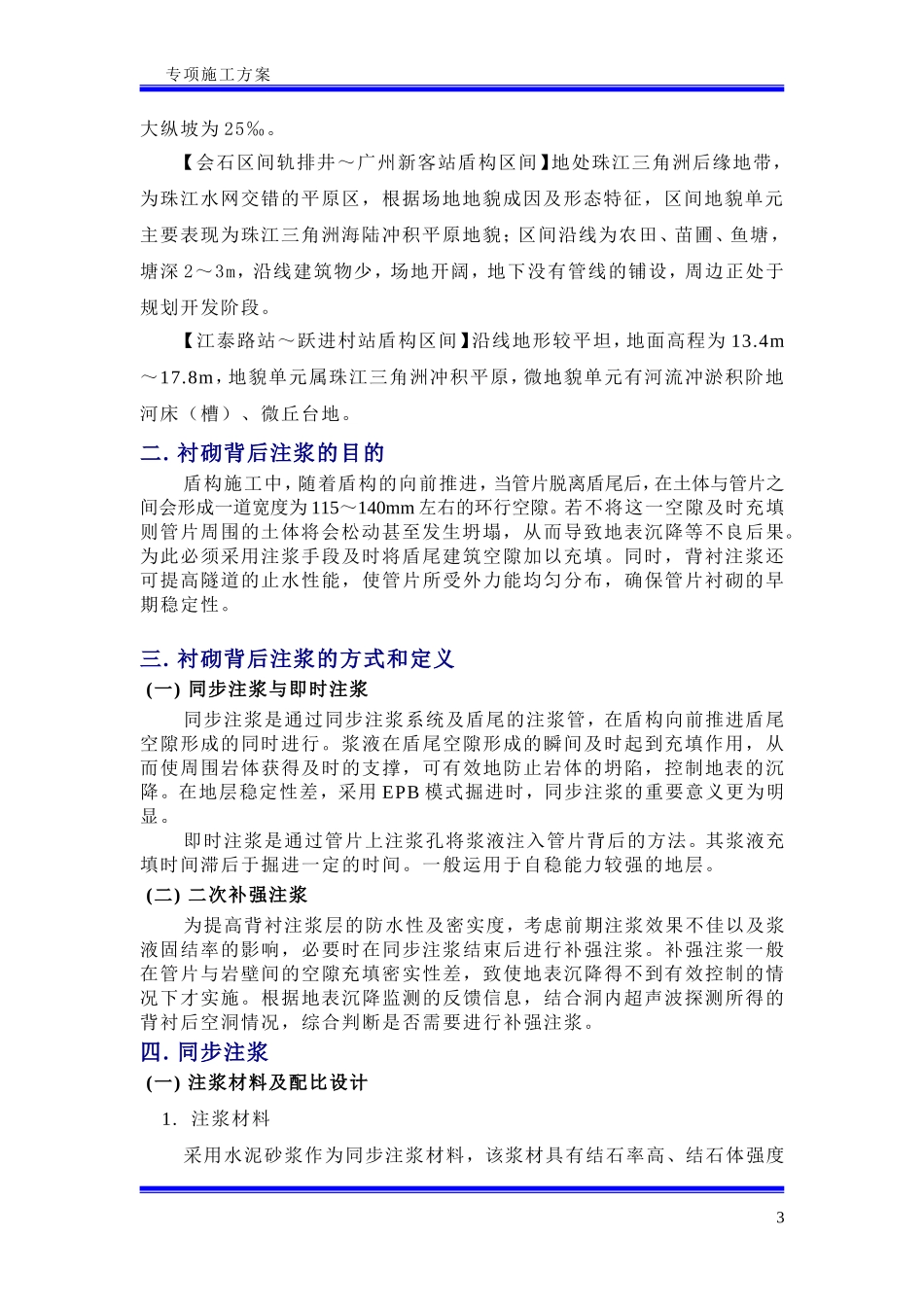

专项施工方案广州轨道交通二、八号线延伸线工程盾构区间5标盾构工程盾构同步注浆机及二次注浆方案1专项施工方案编制单位:上海吉原公司编制日期:二○○七年一月一.工程概况【会石区间轨排井～广州新客站】和【江泰路站～跃进村站】两个盾构区间，分别位于番禺区和海珠区。【会石区间轨排井～广州新客站盾构区间】线路从会石区间轨排井开始后向西南延伸，下穿密集鱼塘群、过石壁站，继续向西南穿越浅埋密集鱼塘群，后到达广州新客站，盾构机解体、吊出、转场至江泰路站；【江泰路站～跃进村站盾构区间】线路从江泰路站出发沿江南大道向北至跃进村站。【会石区间轨排井～广州新客站盾构区间】里程范围为：左线长730.262m+290.093m(含长链0.126m)；右线长729.81m+294.42m。【江泰路站～跃进村站盾构区间】里程范围为：右线长721.71m，左线ZCK长722.287m(含长链0.577m)。整个标段线路平面最小曲线半径为600m，最2专项施工方案大纵坡为25‰。【会石区间轨排井～广州新客站盾构区间】地处珠江三角洲后缘地带，为珠江水网交错的平原区，根据场地地貌成因及形态特征，区间地貌单元主要表现为珠江三角洲海陆冲积平原地貌；区间沿线为农田、苗圃、鱼塘，塘深2～3m，沿线建筑物少，场地开阔，地下没有管线的铺设，周边正处于规划开发阶段。【江泰路站～跃进村站盾构区间】沿线地形较平坦，地面高程为13.4m～17.8m，地貌单元属珠江三角洲冲积平原，微地貌单元有河流冲淤积阶地河床（槽）、微丘台地。二.衬砌背后注浆的目的盾构施工中，随着盾构的向前推进，当管片脱离盾尾后，在土体与管片之间会形成一道宽度为115～140mm左右的环行空隙。若不将这一空隙及时充填则管片周围的土体将会松动甚至发生坍塌，从而导致地表沉降等不良后果。为此必须采用注浆手段及时将盾尾建筑空隙加以充填。同时，背衬注浆还可提高隧道的止水性能，使管片所受外力能均匀分布，确保管片衬砌的早期稳定性。三.衬砌背后注浆的方式和定义(一)同步注浆与即时注浆同步注浆是通过同步注浆系统及盾尾的注浆管，在盾构向前推进盾尾空隙形成的同时进行。浆液在盾尾空隙形成的瞬间及时起到充填作用，从而使周围岩体获得及时的支撑，可有效地防止岩体的坍陷，控制地表的沉降。在地层稳定性差，采用EPB模式掘进时，同步注浆的重要意义更为明显。即时注浆是通过管片上注浆孔将浆液注入管片背后的方法。其浆液充填时间滞后于掘进一定的时间。一般运用于自稳能力较强的地层。(二)二次补强注浆为提高背衬注浆层的防水性及密实度，考虑前期注浆效果不佳以及浆液固结率的影响，必要时在同步注浆结束后进行补强注浆。补强注浆一般在管片与岩壁间的空隙充填密实性差，致使地表沉降得不到有效控制的情况下才实施。根据地表沉降监测的反馈信息，结合洞内超声波探测所得的背衬后空洞情况，综合判断是否需要进行补强注浆。四.同步注浆(一)注浆材料及配比设计1.注浆材料采用水泥砂浆作为同步注浆材料，该浆材具有结石率高、结石体强度3专项施工方案高、耐久性好和能防止地下水浸析的特点。水泥采用42.5抗硫酸盐水泥，以提高注浆结石体的耐腐蚀性，使管片处在耐腐蚀注浆结石体的包裹内，减弱地下水对管片混凝土的腐蚀。2.浆液配比及主要物理力学指标根据盾构施工经验，同步注浆拟采用表1所示的配比。在施工中，根据地层条件、地下水情况及周边条件等，通过现场试验优化确定。同步注浆浆液的主要物理力学性能应满足下列指标:表1同步注浆材料配比和性能指标表水泥（kg）粉煤灰（kg）膨润土（kg）砂（kg）水（kg）外加剂80～140381～24160～50710～934460～470按需要根据试验加入（1）胶凝时间:一般为3～10h，根据地层条件和掘进速度，通过现场试验加入促凝剂及变更配比来调整胶凝时间。对于强透水地层和需要注浆提供较高的早期强度的地段，可通过现场试验进一步调整配比和加入早强剂，进一步缩短胶凝时间。（2）固结体强度:一天不小于0.2MPa，28天不小于2.5MPa。（3）浆液结石率:>95%，即固结收缩率<5%。（4）浆液稠度:8～12cm。（5）浆液稳定性:倾析率（静置沉淀后上浮水体积与总体积之比）小于5%。(二)同步注浆主要技术参数1.注浆压力注浆压力略大...
