第四章 工业企业变电站及供电网络VIP专享VIP免费

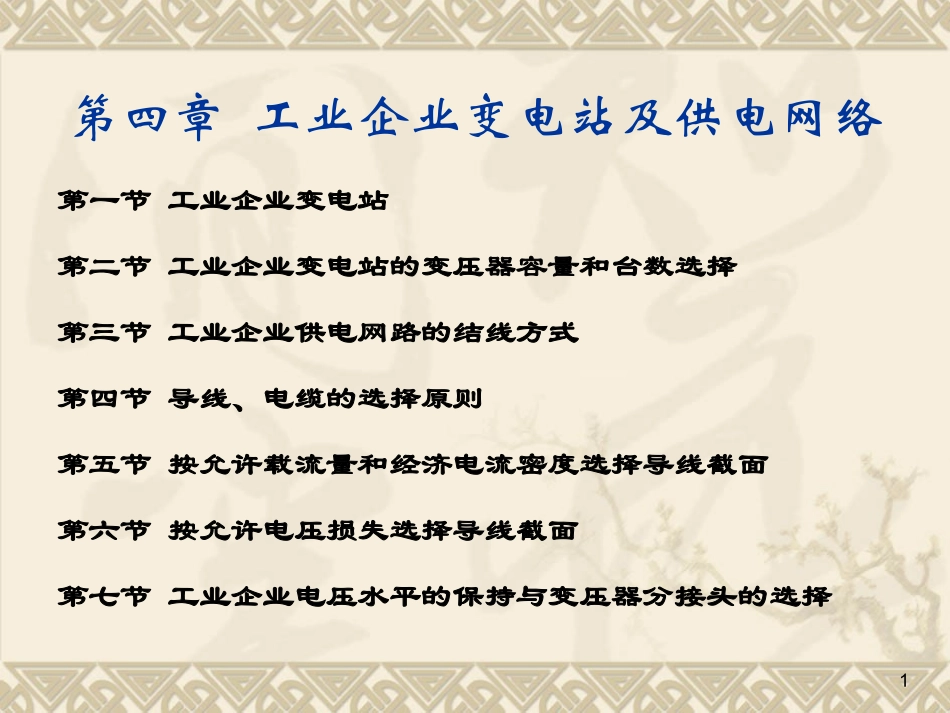

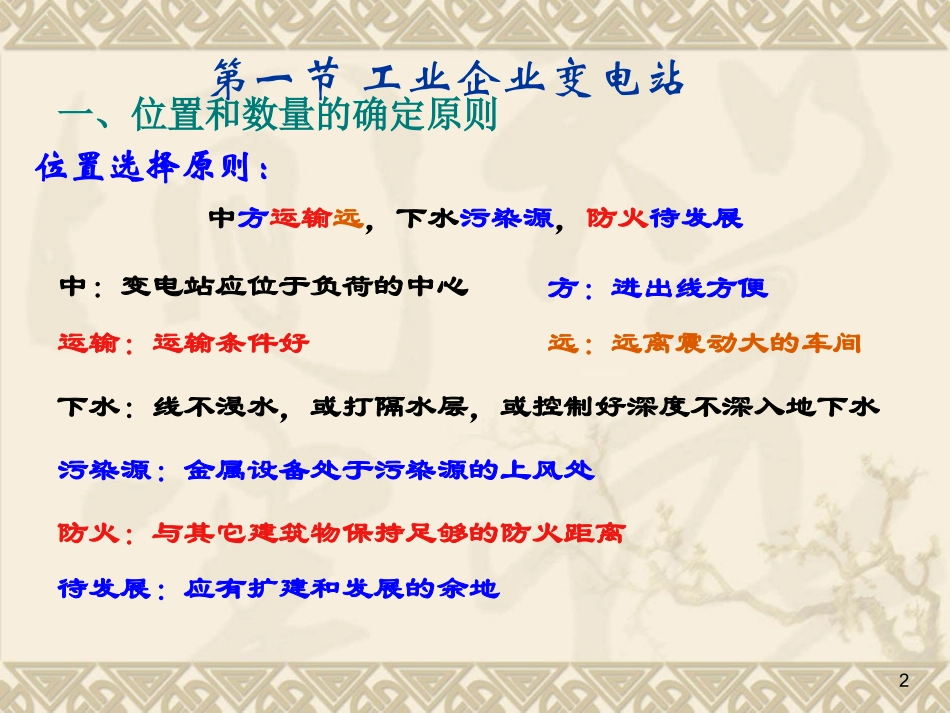

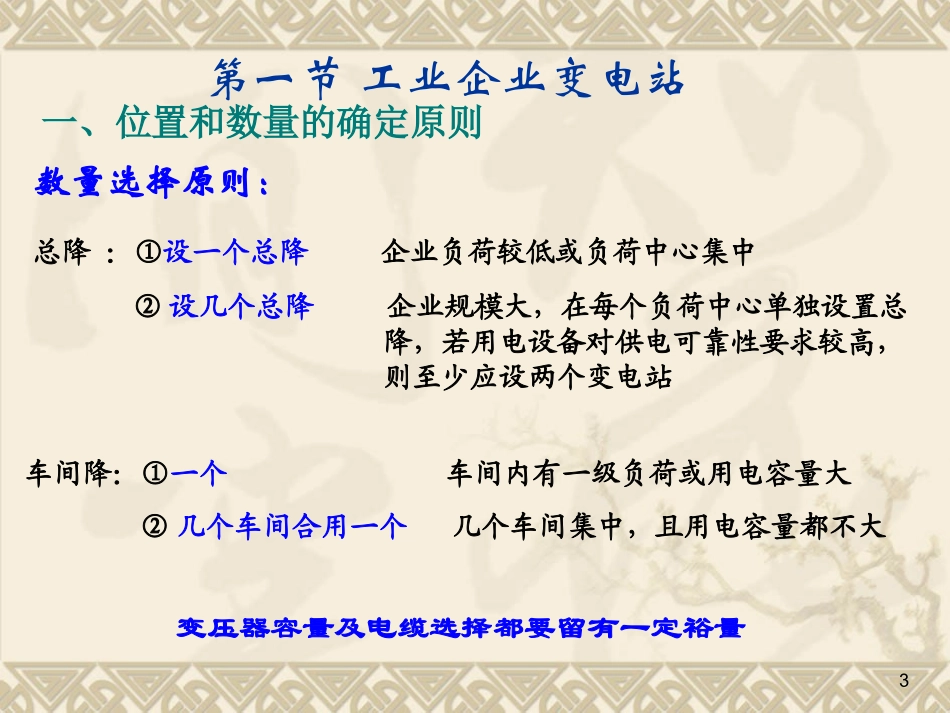

1第四章工业企业变电站及供电网络第一节工业企业变电站第二节工业企业变电站的变压器容量和台数选择第三节工业企业供电网路的结线方式第四节导线、电缆的选择原则第五节按允许载流量和经济电流密度选择导线截面第六节按允许电压损失选择导线截面第七节工业企业电压水平的保持与变压器分接头的选择2第一节工业企业变电站一、位置和数量的确定原则中方运输远，下水污染源，防火待发展中：变电站应位于负荷的中心远：远离震动大的车间下水：线不浸水，或打隔水层，或控制好深度不深入地下水污染源：金属设备处于污染源的上风处位置选择原则：方：进出线方便运输：运输条件好防火：与其它建筑物保持足够的防火距离待发展：应有扩建和发展的余地3数量选择原则：总降：①设一个总降企业负荷较低或负荷中心集中②设几个总降企业规模大，在每个负荷中心单独设置总降，若用电设备对供电可靠性要求较高，则至少应设两个变电站车间降：①一个车间内有一级负荷或用电容量大②几个车间合用一个几个车间集中，且用电容量都不大第一节工业企业变电站一、位置和数量的确定原则变压器容量及电缆选择都要留有一定裕量4二、变电站内主要电气设备电力变压器是变电站的核心设备，通过它将一种电压的交流电能转换成另一种电压的交流电能。工业企业内多用配电变压器。图形符号：文字符号：T型号及含义：电力变压器第一节工业企业变电站5电力变压器二、变电站内主要电气设备第一节工业企业变电站6电力变压器二、变电站内主要电气设备第一节工业企业变电站7作用：用于1kV以上的高压电路中※有灭弧装置正常工作时用于断开和接通负荷电流;严重过载和短路时用于切断过载电流和短路电流图形符号：文字符号：QF型号及含义：高压断路器二、变电站内主要电气设备第一节工业企业变电站10kV线路多使用少油断路器和真空断路器8高压断路器户内高压少油断路器二、变电站内主要电气设备第一节工业企业变电站户外高压多油断路器9高压断路器高压真空断路器户外高压真空断路器二、变电站内主要电气设备第一节工业企业变电站10高压断路器500kVSF6断路器SF6断路器二、变电站内主要电气设备第一节工业企业变电站11隔离开关作用：隔离高压电源，以保证其他设备和线路的安全检修及人身安全。※没有灭弧装置高压隔离开关分断时有明显可见的断开点图形符号：文字符号：QS型号及含义：二、变电站内主要电气设备第一节工业企业变电站12二、变电站内主要电气设备第一节工业企业变电站隔离开关13负荷开关作用：断开负荷电流（仅限于额定负荷附近，不能切断短路电流）※有灭弧装置，但灭弧能力有限图形符号：文字符号：QL型号及含义：二、变电站内主要电气设备第一节工业企业变电站14负荷开关二、变电站内主要电气设备第一节工业企业变电站35kv高压负荷开关压气式负荷开关（真空负荷开关）15母线作用：汇集和分配电流二、变电站内主要电气设备第一节工业企业变电站图形符号：文字符号：W16母线作用：汇集和分配电流二、变电站内主要电气设备第一节工业企业变电站图形符号：文字符号：W17母线作用：汇集和分配电流二、变电站内主要电气设备第一节工业企业变电站图形符号：文字符号：W18电压和电流互感器①使仪表和继电器标准化。如电流互感器副绕组的额定电流都是5A，电压互感器副绕组的电压通常都规定为100V。②使测量仪表、继电器等二次设备与一次主电路隔离。降低仪表及继电器的绝缘水平，简化仪表构造，同时保证工作人员的安全。③避免短路电流直接通过测量仪表及继电器的线圈。二、变电站内主要电气设备第一节工业企业变电站作用：I>**K2K1cI文字符号：KACT电流互感器的图形符号：文字符号：KV电压互感器的图形符号：19电压和电流互感器二、变电站内主要电气设备第一节工业企业变电站500kV电流互感器电压互感器电流互感器20绝缘子使用的材料：瓷、玻璃、硅橡胶二、变电站内主要电气设备第一节工业企业变电站要求：足够的电气和机械强度、抗化学腐蚀能力，能适应周围大气温度、湿度的变化。21绝缘子⒈针式绝缘子⒉悬式绝缘子⒊瓷横担绝缘子二、变电站内主要电气设备第一节工业企业变电...
