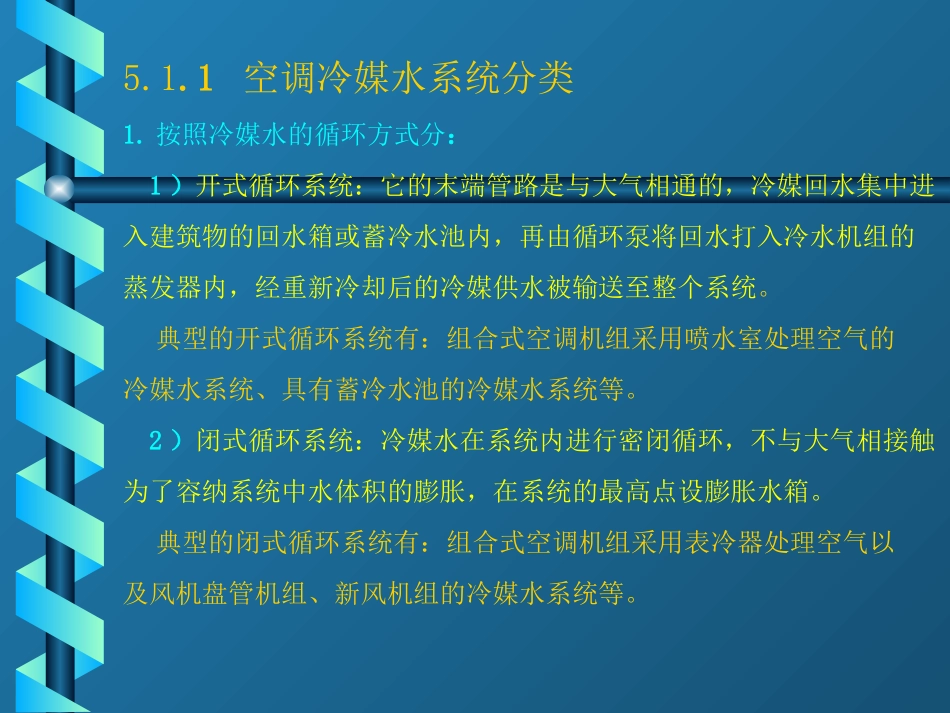

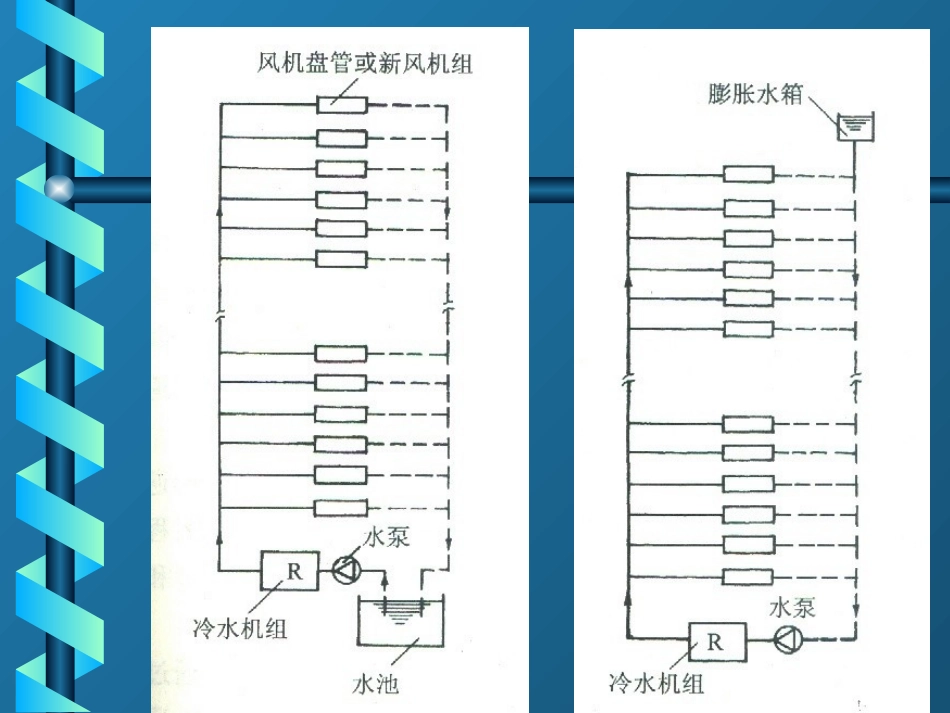

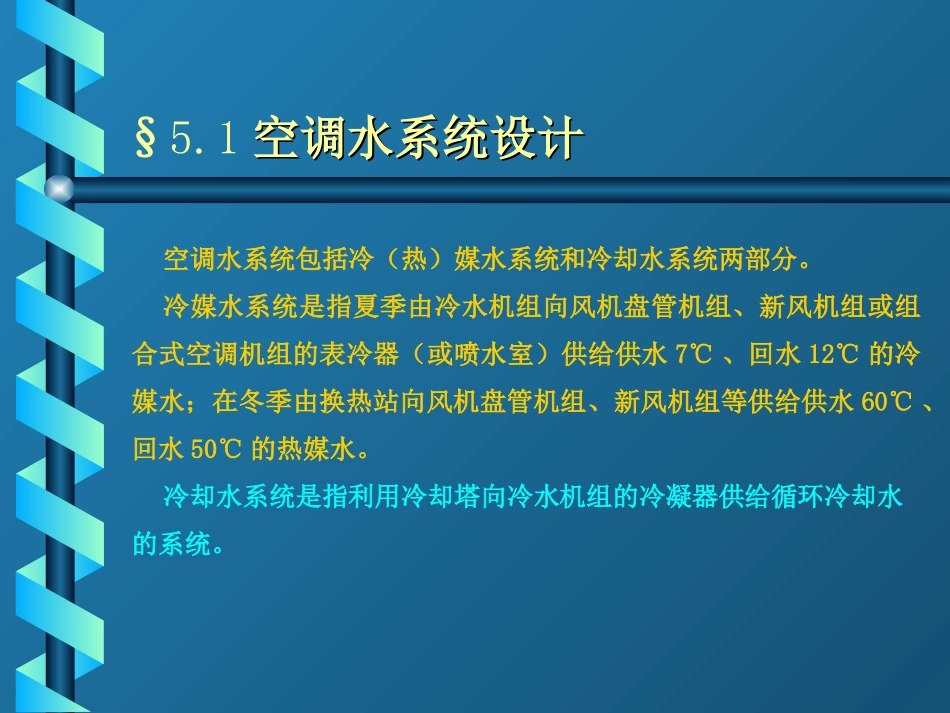

§5.1空调水系统设计空调水系统设计空调水系统包括冷（热）媒水系统和冷却水系统两部分。冷媒水系统是指夏季由冷水机组向风机盘管机组、新风机组或组合式空调机组的表冷器（或喷水室）供给供水7℃、回水12℃的冷媒水；在冬季由换热站向风机盘管机组、新风机组等供给供水60℃、回水50℃的热媒水。冷却水系统是指利用冷却塔向冷水机组的冷凝器供给循环冷却水的系统。5.1.1空调冷媒水系统分类1.按照冷媒水的循环方式分：1）开式循环系统：它的末端管路是与大气相通的，冷媒回水集中进入建筑物的回水箱或蓄冷水池内，再由循环泵将回水打入冷水机组的蒸发器内，经重新冷却后的冷媒供水被输送至整个系统。典型的开式循环系统有：组合式空调机组采用喷水室处理空气的冷媒水系统、具有蓄冷水池的冷媒水系统等。2）闭式循环系统：冷媒水在系统内进行密闭循环，不与大气相接触为了容纳系统中水体积的膨胀，在系统的最高点设膨胀水箱。典型的闭式循环系统有：组合式空调机组采用表冷器处理空气以及风机盘管机组、新风机组的冷媒水系统等。开式系统与闭式系统的比较：（1）开式系统所用的循环泵的扬程高，除了克服环路阻力外，还要提供几何提升高度和末端的资用压头，循环水易受污染，管路和设备易受腐蚀且容易产生水击等，除非高层建筑的地下室设有蓄冷水池，一般用得不多。（2）闭式系统所用的循环泵的扬程比较低，循环水不易受污染而管路的腐蚀程度轻，不用设回水池，而需要设膨胀水箱。2.按照供、回水制式分：1）双管制供水方式：一根供水管，一根回水管，供冷、供热合用同一管路系统。2）三管制供水方式：一根供冷水管，一根供热水管，一根公用回水管。3）四管制供水方式：一根供冷水管，一根冷水回水管，一根供热水管，一根热水回水管。FCUFCUTTFCUT冷热FCUT冷热冷热我国高层建筑特别是高层旅馆建筑大量建设的实践表明，从我国的国情出发，双管制系统能满足绝大部分旅馆的空调要求，只有那些全年性空调要求标准的较高的建筑方可采用四管制系统。为了解决管路布置问题，有的设计院提出一种称为“分区双管系统”。该系统的主要特点是，机房内总管路系统设计成四管制，而建筑物内的所有立管设计成双管制，以便按朝向分别供冷或供热。3.按照供、回水管路的布置方式分：1）同程式系统：供、回水干管中的水流方向相同（顺流），经过每一环路的管路总长度相等。2）异程式系统：供、回水干管中的水流方向相反（逆流），经过每一环路的管路总长度不相等。对于闭式循环系统，一般来说，采用同程式布置，便于达到水力平衡；对于开式循环系统，一般来说，采用异程式布置，不需要采用同程式布置。同程式的几种布置方式：垂直同程：水平同程垂直同程和水平同程异程式的布置方式同程式与异程式的比较：同程式布置——水量分配和调节都比较方便，容易达到水力平衡，但需要设回程管、管路长，初投资稍高，要占用一定的建筑空间。异程式布置——水量分配和调节都比较麻烦，不容易达到水力平衡，需要安装平衡阀，无需回程管，管道长度较短。同程式和异程式的适用条件：（1）支管环路的压力降（阻力）较小，而主干管路的压力降起主导作用者，宜采用同程式。（2）支管环路上末端设备的压力降（阻力）很大，而支环路的压降（阻力）起主导作用者，或者说支路环路阻力占负荷侧干管环路阻力的2/3～4/5时，宜采用异程式。所以：对于由风机盘管机组（或新风机组）组成的供、回水系统，因支管环路的阻力不大且比较接近，而干管环路较长、阻力占的比例较大，故采用同程式布置；对于向若干台组合式空调机组的表冷器供水的系统，因支管环路的阻力较之主干管路的阻力大得多，故采用异程式布置。（3）如果建筑条件允许，可采用垂直同程和水平同程的布置方式，不仅容易达到水力平衡，而且省去大量的调试工作量。（4）为节管材和建筑空间，也可考虑将空调水系统的总立管设计成异程式（其前提条件是，将立管内流速取小，管径放大），这样，有利于节省竖井的空间。而对于各分支环路，根据管道的长度和支环路的阻力大小，设计成同程式或异程式，并根据管道的水力计算结果进行压力平衡。（5）当系统的阻力先天就不平衡时，可通过...
