塔吊穿楼板方案VIP免费

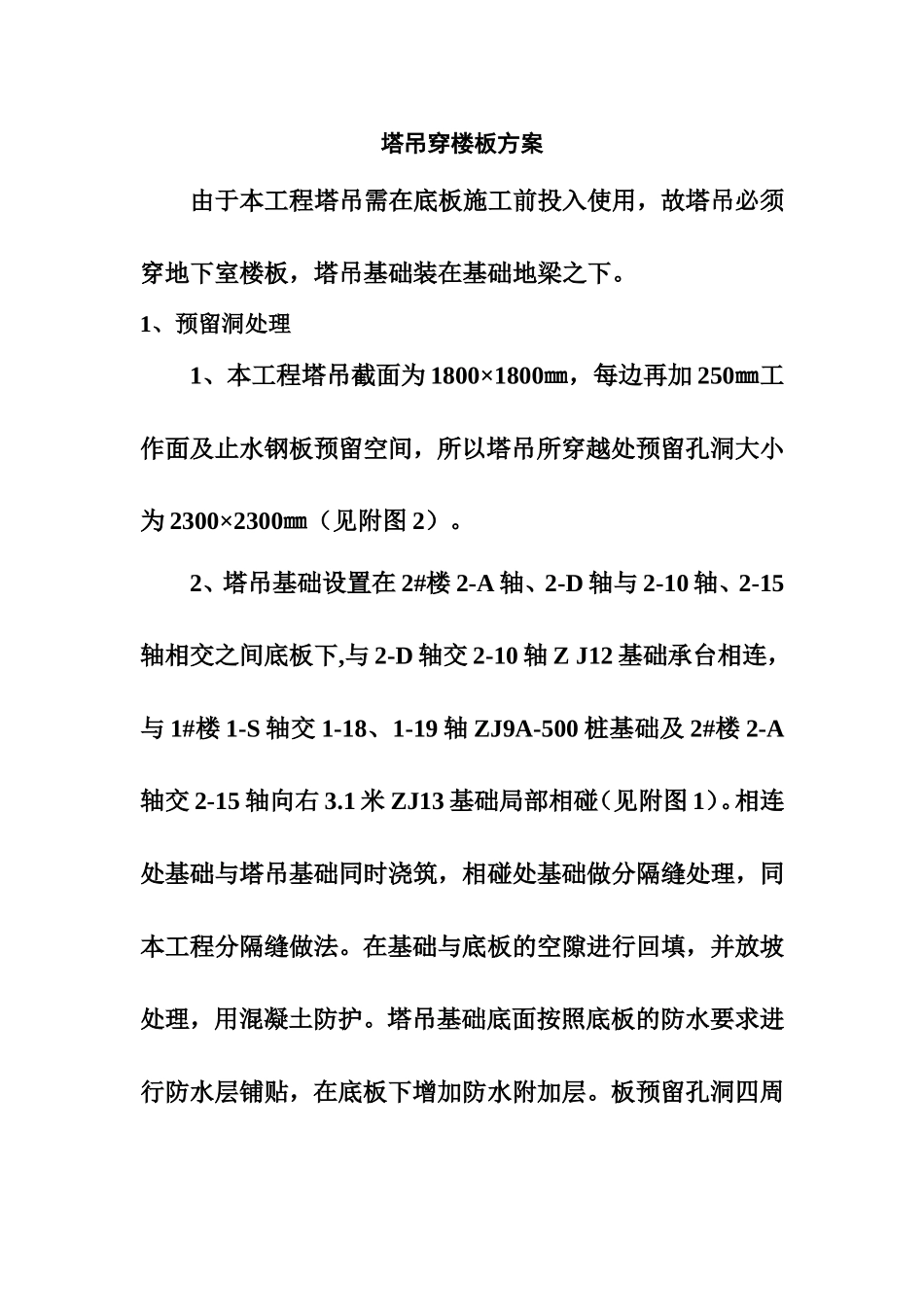

塔吊穿楼板方案由于本工程塔吊需在底板施工前投入使用，故塔吊必须穿地下室楼板，塔吊基础装在基础地梁之下。1、预留洞处理1、本工程塔吊截面为1800×1800㎜，每边再加250㎜工作面及止水钢板预留空间，所以塔吊所穿越处预留孔洞大小为2300×2300㎜（见附图2）。2、塔吊基础设置在2#楼2-A轴、2-D轴与2-10轴、2-15轴相交之间底板下,与2-D轴交2-10轴ZJ12基础承台相连，与1#楼1-S轴交1-18、1-19轴ZJ9A-500桩基础及2#楼2-A轴交2-15轴向右3.1米ZJ13基础局部相碰（见附图1）。相连处基础与塔吊基础同时浇筑，相碰处基础做分隔缝处理，同本工程分隔缝做法。在基础与底板的空隙进行回填，并放坡处理，用混凝土防护。塔吊基础底面按照底板的防水要求进行防水层铺贴，在底板下增加防水附加层。板预留孔洞四周拉通设置3㎜厚300㎜宽止水钢板。预留洞口上方再加铺3㎜厚BAC防水卷材一道。3、梁、板筋错开预留，预留钢筋在孔洞边缘范围内向上或向下弯起以避开塔吊节；在预留孔洞处有梁KL15(5)、L18（6）与L10（4A）240x500穿过，预留洞口每侧附加2Φ16钢筋，通长设置；待塔吊拆除后，将弯起的预留钢筋调整好，回弯钢筋时，要做到钢筋周围的混凝土不受松动和损坏；并绑扎好箍筋（见附图3、4）。4、预留孔洞砼浇筑：浇筑砼前，先清除垃圾、水泥薄膜、表面上松动的砂石和软弱砼层，同时还应加以凿毛，用水冲洗干净、充分湿润，并清除残留在混凝土表面的积水；施工缝处先铺上10～15㎜厚的水泥砂浆一层，其配合比与砼内的砂浆成分相同；砼采用比原砼强度高一级的微膨胀砼（抗渗等级S6）。5、支撑措施预留孔洞封闭前，梁、板模板的支撑不得拆除，同时后浇带跨内不得施加其他荷载，例如放置施工设备、堆放施工材料等，以保证结构安全。6、后浇带部位的钢筋处理1、钢筋表面必须清理干净，无混凝土浆、砂浆及杂物粘牢，必要时还要除锈。2、对后浇带部位钢筋用薄素水泥浆进行涂刷处理。如果钢筋产生微锈，可以不处理，因为钢筋的微锈有利于钢筋和砼的握裹力。但是生锈严重的话那就要用钢丝刷去刷了，但严禁用酸性液体除锈，因为那会使钢筋截面变小。3、钢筋绑扎点应全部绑扎，箍筋须加密，@200改为@150，@150改为@100，@100则不变。4、底板处预留空间做好防水处理，且不得使坑内存有积水。7、后浇带部位的防护措施后浇带处理并清理干净后，在后浇带两侧砌筑二皮砖，上盖18㎜厚层板并用防水砂浆勾缝，砖外侧抹灰，防止施工垃圾及雨水和施工用水进入后浇带，也便于施工人员通行。8、后浇带混凝土的养护措施1、在后浇带混凝土浇筑完毕后12h进行养护。2、养护时间不少于28d，并设专人24h值班养护。3、砼养护方式采用覆盖麻袋浇水养护，浇水次数以保证混凝土处于湿润状态为准。附图1：附图2：附图3：附图4：
