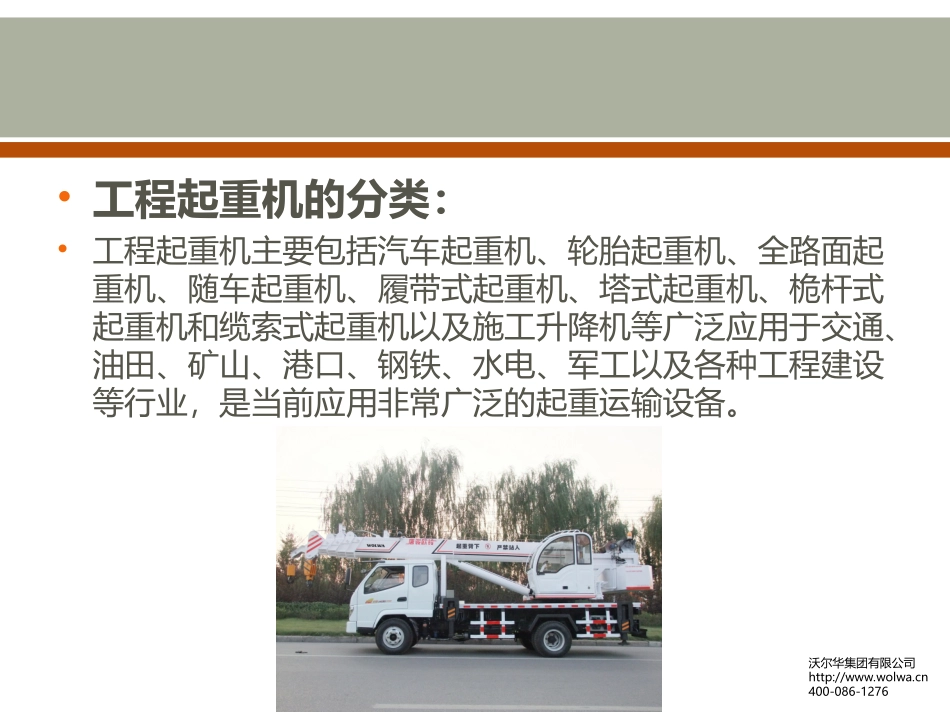

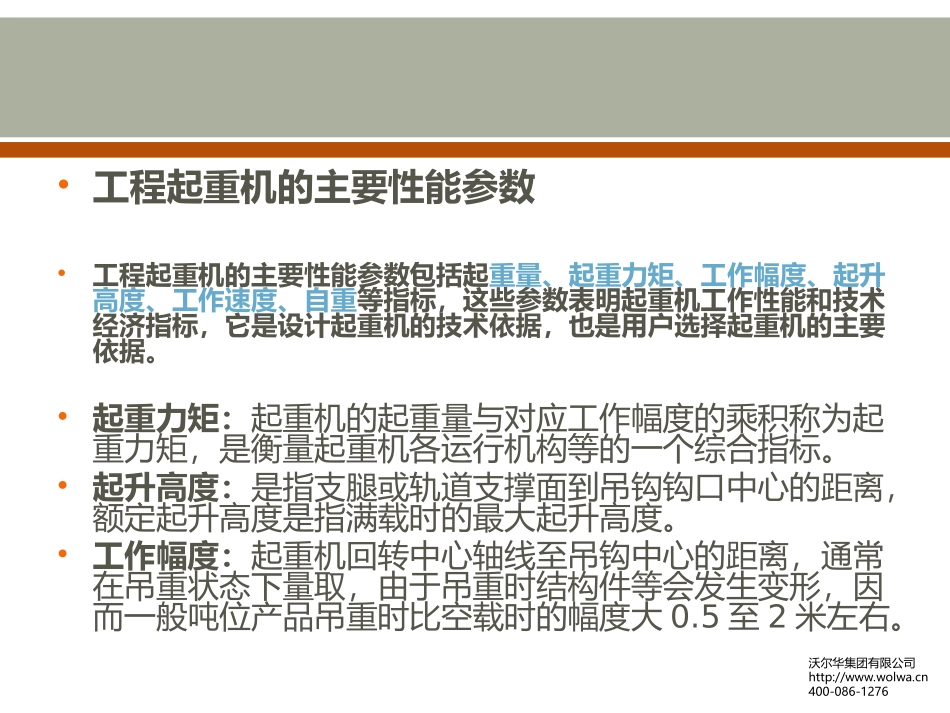

工程起重机知识大揭秘山东沃尔华集团•工程起重机的分类：•工程起重机主要包括汽车起重机、轮胎起重机、全路面起重机、随车起重机、履带式起重机、塔式起重机、桅杆式起重机和缆索式起重机以及施工升降机等广泛应用于交通、油田、矿山、港口、钢铁、水电、军工以及各种工程建设等行业，是当前应用非常广泛的起重运输设备。沃尔华集团有限公司http://www.wolwa.cn400-086-1276•工程起重机的主要性能参数•工程起重机的主要性能参数包括起重量、起重力矩、工作幅度、起升高度、工作速度、自重等指标，这些参数表明起重机工作性能和技术经济指标，它是设计起重机的技术依据，也是用户选择起重机的主要依据。•起重力矩：起重机的起重量与对应工作幅度的乘积称为起重力矩，是衡量起重机各运行机构等的一个综合指标。•起升高度：是指支腿或轨道支撑面到吊钩钩口中心的距离，额定起升高度是指满载时的最大起升高度。•工作幅度：起重机回转中心轴线至吊钩中心的距离，通常在吊重状态下量取，由于吊重时结构件等会发生变形，因而一般吨位产品吊重时比空载时的幅度大0.5至2米左右。沃尔华集团有限公司http://www.wolwa.cn400-086-1276•工作速度：工作速度是衡量执行机构的作业快慢，主要包括起升、变幅、回转和行走速度，其中起升速度又分为单绳速度、空钩速度、满载速度，均以单位m/min表示，回转速度以单位r/min表示，变幅是指吊钩自最大幅度到最小幅度时的平均线速度，一般以需要的时间秒来衡量。•自重：起重机的自重是起重机处于工作状态时起重机本身全部质量。对于同一性能的起重机，自重轻意味着起重机设计合理、制造可靠。•起重量：起重机起吊重物的质量值称为起重量，起重机的起重量参数通常以额定起重量表示。沃尔华集团有限公司http://www.wolwa.cn400-086-1276•工程起重机的工作机构及原理•为了完成工程起重机的功能，工程起重机一般由底座支撑部分和上车作业部分等组成，对移动式起重机而言，底座支撑部分包括可上路行驶的底盘和车架支腿等承载结构，同时底盘还通过中心回转体为上车作业提供动力；上车作业部分包括使上车实现360度全回转的回转支撑、回转减速机、回转液压系统组成的回转机构，由变幅油缸和变幅液压系统组成的变幅机构，由卷扬减速机、起升钢丝绳、起升液压系统组成的起升机构，以及可动力伸缩的主臂、副臂、转台、配重、上车作业室、电气控制或照明系统等。•发动机的功率经过变速箱的PTO输出口传递给下车多联泵组，将机械能转变为液压能，然后液压能经过多路分配阀传递给各油缸、各马达，将液压能又转变为机械能，实现执行部件的直线和旋转动作，从而实现回转、起升、伸缩、变幅等动作。沃尔华集团有限公司http://www.wolwa.cn400-086-1276各类工程起重机的特点：•随车起重机•1、行驶速度高，机动灵活。•2、将作业装置安装在重型卡车上，集装载、运输、卸载三大功能。•3、作业性能较差，价格较低。•4、吨位区间在3.2～12吨。沃尔华集团有限公司http://www.wolwa.cn400-086-1276•沃尔华随车起重机参数型号•底盘：自制•发动机型号：4B4-46M22•发动机功率：34kW•吊臂系列：六边型吊臂，主臂：25/30/33米臂架机构伸缩型式、带平衡阀油缸伸缩•液压系统：集成液压阀组合（可实现复合动作）•行车转向系统：方向盘机械式转向器•起升机构：BM5-195摆线马达绞车和BM5-195摆线马达双速液压高低速•回转机构：ZT-1050回转支承、WC-120回转减速机、3路中心回转•回转方式：360度连续回转•行车制动系统：液压制动系统•液压取力机构：取力器取力（油电双用液压取力系统）•驾驶室：前驾驶室，配置后操作驾驶室•取力方式：11千瓦6极电机泵源•支腿操作方式：液压全自动沃尔华集团有限公司http://www.wolwa.cn400-086-1276•汽车起重机•1、行驶速度高，机动灵活性一般。•2、采用专用或通用底盘，适宜于公路行驶。•3、作业性能高，结构较简单，价格便宜。•4、吨位区间为：3～200吨。•5、作业辅助时间少，作业高度和幅度可随时变换。沃尔华集团有限公司http://www.wolwa.cn400-086-1276•沃尔华汽车起重机型号参数•底盘：唐骏3200型•发动机型号：...
