第一章 钢筋的连接与锚固VIP免费

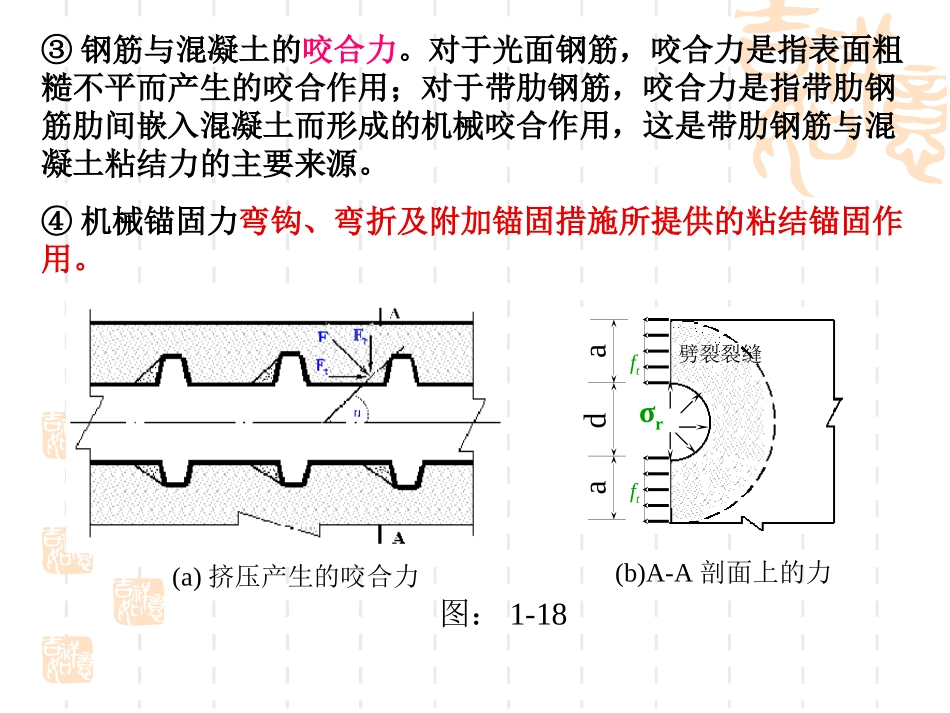

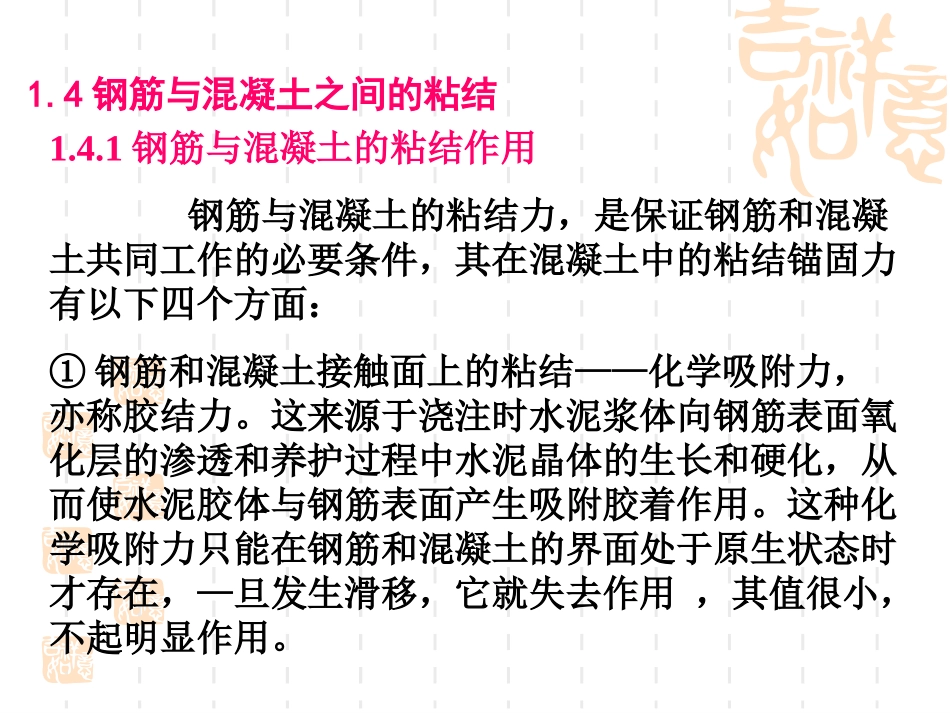

1.4钢筋与混凝土之间的粘结1.4.1钢筋与混凝土的粘结作用钢筋与混凝土的粘结力，是保证钢筋和混凝土共同工作的必要条件，其在混凝土中的粘结锚固力有以下四个方面：①钢筋和混凝土接触面上的粘结——化学吸附力，亦称胶结力。这来源于浇注时水泥浆体向钢筋表面氧化层的渗透和养护过程中水泥晶体的生长和硬化，从而使水泥胶体与钢筋表面产生吸附胶着作用。这种化学吸附力只能在钢筋和混凝土的界面处于原生状态时才存在，—旦发生滑移，它就失去作用，其值很小，不起明显作用。②钢筋与混凝土之间的摩阻力。由于混凝土凝固时收缩．使钢筋与混凝土接触面上产生正应力，因此，当钢筋和混凝土产生相对滑移时(或有相对滑移的趋势时)，在钢筋和混凝土的界面上将产生摩阻力。光面钢筋与混凝土的粘结力主要靠摩阻力。③钢筋与混凝土的咬合力。对于光面钢筋，咬合力是指表面粗糙不平而产生的咬合作用；对于带肋钢筋，咬合力是指带肋钢筋肋间嵌入混凝土而形成的机械咬合作用，这是带肋钢筋与混凝土粘结力的主要来源。④机械锚固力弯钩、弯折及附加锚固措施所提供的粘结锚固作用。σraad劈裂裂缝ftft(a)挤压产生的咬合力(b)A-A剖面上的力图：1-18◆◆光面钢筋与混凝土的粘结强度（光面钢筋与混凝土的粘结强度（ττμμ）主要取决于胶结力和）主要取决于胶结力和摩擦阻力。摩擦阻力。◆◆变形钢筋与混凝土的粘结强度（变形钢筋与混凝土的粘结强度（ττμμ）主要取决于咬合力。）主要取决于咬合力。ττμμ通过拔出试验按下式确定：通过拔出试验按下式确定：dlTτ图：1-19ldTτμmaxτ1.4.2钢筋的锚固与连接(1)钢筋的锚固为了使钢筋和混凝土能可靠地共同工作，钢筋在混凝土中必须有可靠的锚固。①受拉钢筋的锚固当计算中充分利用钢筋的强度时，混凝土结构中纵向受拉钢筋的锚固长度应按下列公式计算：dffltYa普通钢筋：dffltpYa预应力钢筋：式中la——受拉钢筋的锚固长度；fy、fpy——普通钢筋、预应力钢筋的抗拉强度设计值按表1-2、表1-3取用。对应《规范》表4.2.3-1、4.2.3-2；ft——混凝土轴心抗拉强度设计值，按表1-5采用。当混凝土强度大于C40时，按C40取用。对应《规范》表4.1.4；d——钢筋的公称直径；α——钢筋的外形系数，按表1-7取用。对应《规范》表9.3.1。表1-7钢筋的外形系数α钢筋类型光面钢筋带肋钢筋刻痕钢筋螺旋肋钢筋三股钢绞线七股钢绞线α0.160.140.190.130.160.17注：光面钢筋系指HPB235级钢筋，其末端应做180o弯钩，弯后平直长度不应小于3d，但作受压钢筋时，可不做弯钩；带肋钢筋系指HRB335、HRB400级钢筋和RRB400级钢筋及余热处理钢筋。当符合下列条件时，锚固长度应加以修正：※对于直径大于25mm的HPB335、HRB400和RRB400时，其锚固长度应取计算结果乘以修正系数1.1※为了减少锚固长度，可在受拉钢筋末端采用机械锚固措施。对于HRB335、HRB400和RRB400级钢筋，当采用机械锚固措施时，其锚固长度（包括附加锚固端头在内）可取按公式计算的锚固长度的0.7倍。详见《规范》9.3.1和9.3.2条P114、P115la锚固长度D=4dd5d1350(a)末端带1350弯钩dd5d（b）末端与钢板穿孔塞焊dd5dd（c）末端与短钢筋双面贴焊图：1-20钢筋机械锚固的形式及构造要求采用机械锚固措施时，在锚固长度范围内的箍筋不应少于3个，其直径不应小于锚固钢筋直径的0.25倍；间距不应小于锚固直径的5倍。当锚固钢筋的混凝土保护层厚度不小于钢筋公称直径的5倍时，可不配置上述箍筋。②受压钢筋的锚固当计算中充分利用纵向钢筋的受压强度时，其锚固长度不应小于受拉钢筋锚固长度的0.7倍。必须注意，对于光面钢筋（受拉或受压），其末端均应做180o标准弯钩。焊接骨架、焊接网中的光面钢筋可不做弯钩。(2)钢筋的连接C:\DocumentsandSettings\dd\桌面\钢筋工5钢筋绑扎（重点介绍）.f4v钢筋的接头可分为三种：绑扎搭接、机械连接或焊接。接头宜设在受力较小处，同一根钢筋上宜少设接头。①绑扎搭接C:\DocumentsandSettings\dd\桌面\钢筋工之九.mp4绑扎搭接的工作原理是通过钢筋与混凝土之间的粘结强度来传递内力的。因此，钢筋的绑扎接头要有足够的搭接长度。《规范》规定：纵向受拉钢筋绑扎搭接...
