室内分布系统介绍VIP免费

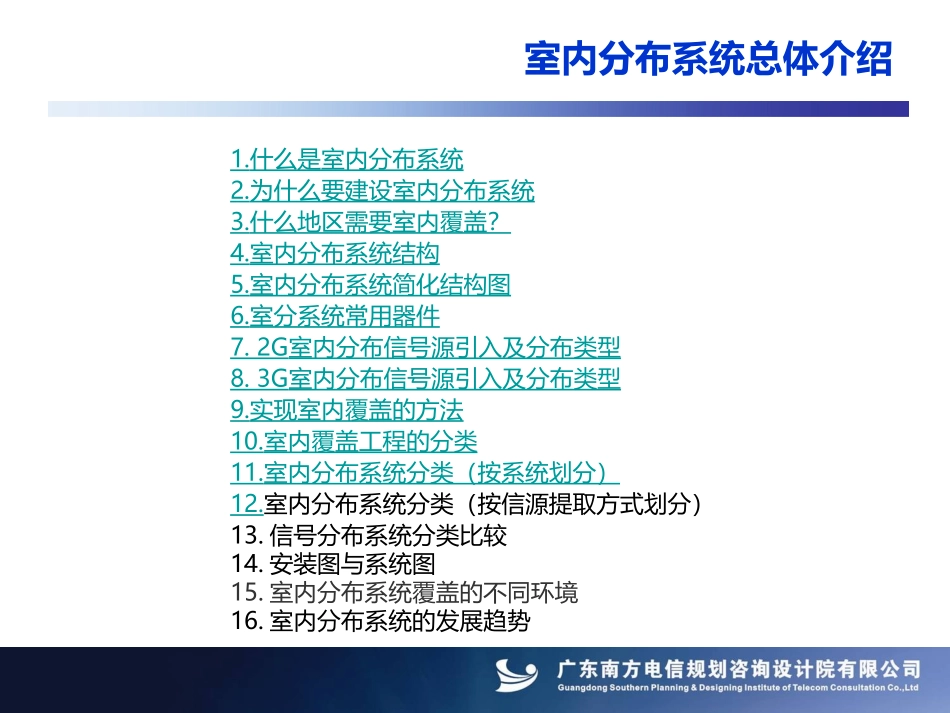

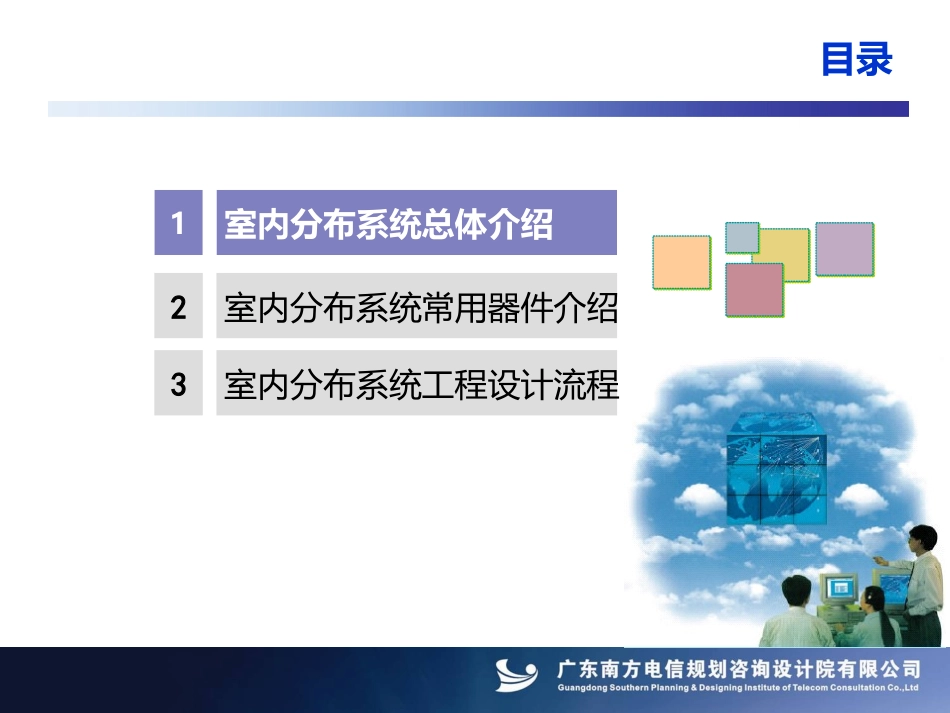

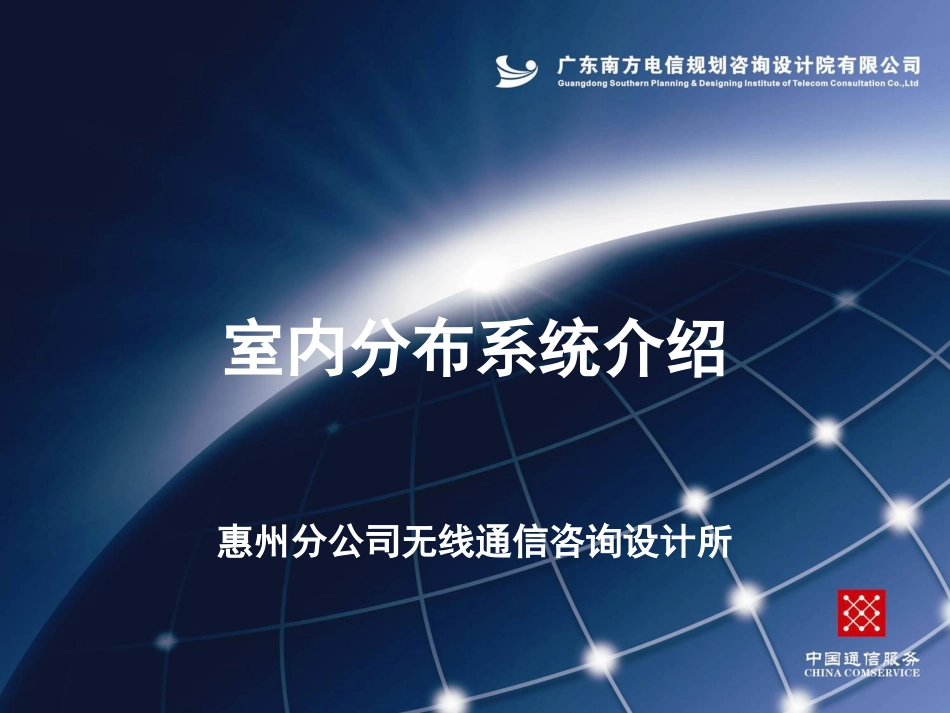

室内分布系统介绍惠州分公司无线通信咨询设计所目录室内分布系统总体介绍1室内分布系统常用器件介绍2室内分布系统工程设计流程3室内分布系统总体介绍1.什么是室内分布系统2.为什么要建设室内分布系统3.什么地区需要室内覆盖？4.室内分布系统结构5.室内分布系统简化结构图6.室分系统常用器件7.2G室内分布信号源引入及分布类型8.3G室内分布信号源引入及分布类型9.实现室内覆盖的方法10.室内覆盖工程的分类11.室内分布系统分类（按系统划分）12.室内分布系统分类（按信源提取方式划分）13.信号分布系统分类比较14.安装图与系统图15.室内分布系统覆盖的不同环境16.室内分布系统的发展趋势室内分布系统总体介绍1、什么是室内分布系统室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，室内分布系统其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。室内分布系统总体介绍2、为什么要建设室内分布系统室内分布系统总体介绍室内移动通信环境有太多需要完善的地方：覆盖方面：由于室内的复杂结构，建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区，致使大楼的地下室一、二层场强较弱，甚至存在一些盲区。由于室内的覆盖不好，容易出现手机掉网的现象，造成寻呼无响应，用户不在服务区现象。质量方面：建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现断音、掉话现象。容量方面：建筑物诸如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象。由于室内覆盖存在上述问题，因此出现了解决室内覆盖的解决方案——室内分布系统。室内分布系统总体介绍3.什么地区需要室内覆盖？室内盲区新建大型建筑、停车场、办公楼、宾馆和公寓等。室外盲区公路隧道、下沉式隧道、铁路隧道、地铁等。话务量高的大型室内场所车站、机场、商场、体育馆、购物中心等。发生频繁切换的室内场所高层建筑的顶部，收到多个基站的功率近似的信号。室内分布系统总体介绍4.室内分布系统结构室内分布系统示意图室内分布系统组成室内分布系统总体介绍5.室内分布系统简化结构图室内分布系统常用器件系统除信号源外主要由耦合器、功率分配器、合路器、室内天线、馈线等无源器件和电缆、天线组成。室内分布系统总体介绍室内分布系统总体介绍室内分布系统总体介绍7.2G室内分布信号源引入及分布类型室内分布系统总体介绍8.3G室内分布信号源引入及分布类型室内分布系统总体介绍9.实现室内覆盖的方法RRU接入方式以BBU+RRU的方式进行射频拉远，为室内分布系统提供信源，BBU与RRU之间通过光纤连接，不同运营商安装方法有所不同，例如电信的BBU安装在基站，RRU安装于覆盖场所；移动的BBU与RRU大多数安装在覆盖场所。微蜂窝有线接入方式是以室内微蜂窝系统作为室内覆盖系统的信号源，即有线接入方式。适用于覆盖范围较大且话务量相对较高的建筑物内，在市区中心使用较多，解决覆盖和容量问题。宏蜂窝接入方式是以室外宏蜂窝作为室内覆盖系统的信号源。适用于高话务量和较大面积的室内覆盖盲区，在大型酒店、写字楼等使用较多。直放站（Repeater）在室外站存在富余容量的情况下，通过直放站（Repeater）将室外信号引入室内的覆盖盲区。其他基站直接耦合室内分布系统总体介绍无源天馈分布有源分布光纤分布泄漏电缆分布基站微蜂窝直放站RRU室内分布系统总体介绍10.室内覆盖工程的分类从分布类型分：无源天馈信号分布系统有源天馈信号分布系统光纤信号分布系统漏缆信号分布系统从信号源来分以基站（含微蜂窝）为信号源的室内覆盖系统以直放站为信号源的室内覆盖系统以微蜂窝为信号源的室内覆盖系统室内分布系统总体介绍11.室内分布系统分类（按系统划分）室内分布系统总体介绍室内分布系统总体介绍室内分布系统总体介绍室内分布系统总体介绍12.室内分布系统分类（按信源提取方式划分）宏蜂窝耦合器功分器天线以基站为信号源的室内覆盖系统室内分布系统总体介绍以无线直...
