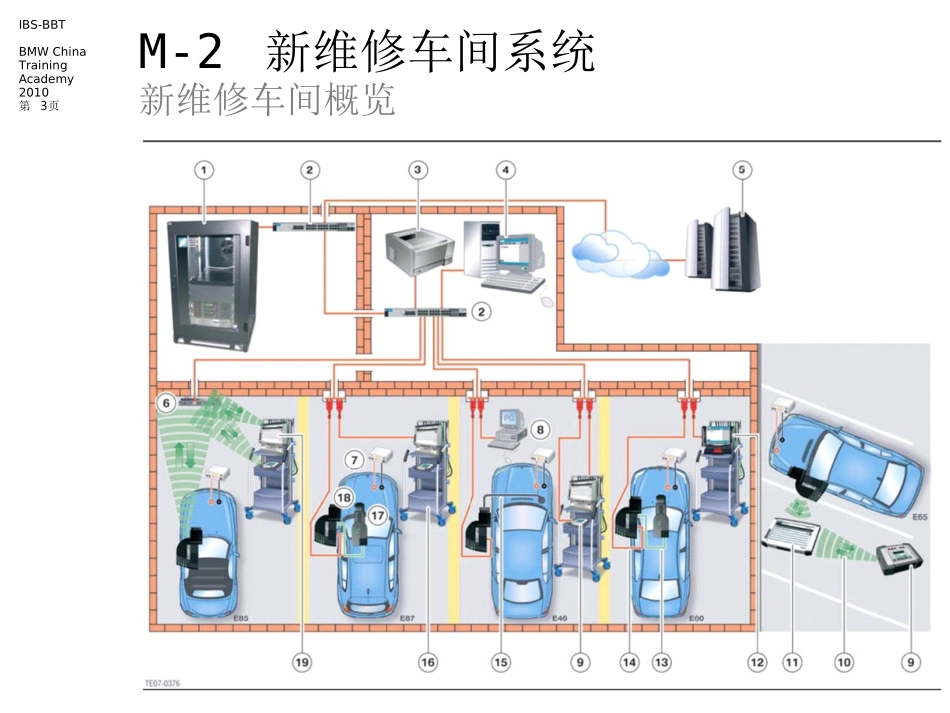

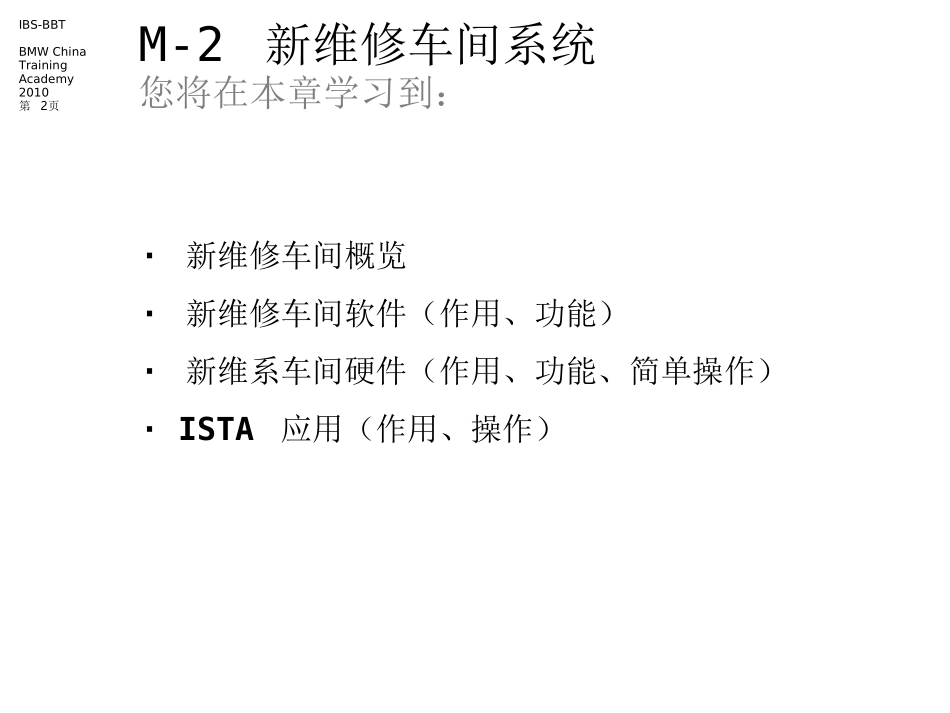

IBS-BBTBMWChinaTrainingAcademy2010第1页BMW售后服务售后服务培训BMW技术基础M-2新维修车间系统IBS-BBTBMWChinaTrainingAcademy2010第2页M-2新维修车间系统您将在本章学习到：·新维修车间概览·新维修车间软件（作用、功能）·新维系车间硬件（作用、功能、简单操作）·ISTA应用（作用、操作）IBS-BBTBMWChinaTrainingAcademy2010第3页M-2新维修车间系统新维修车间概览IBS-BBTBMWChinaTrainingAcademy2010第4页M-2新维修车间系统新维修车间软件IBS-BBTBMWChinaTrainingAcademy2010第5页M-2新维修车间系统新维修车间软件下列应用软件安装在综合服务信息服务器上：·综合服务技术应用·综合服务流程应用·维修车间系统管理·电子零件目录ETKIBS-BBTBMWChinaTrainingAcademy2010第6页新维修车间硬件综合服务信息显示屏ISID触摸屏面板指示灯连接插槽硬盘保护盖电池及插槽设备按键ISIDIBS-BBTBMWChinaTrainingAcademy2010第7页新维修车间硬件综合通信光学模块有线连接状态系统状态指示灯通讯状态无线连接状态USB接口OBD接口测量导线接（TD信号）LAN接口IBS-BBTBMWChinaTrainingAcademy2010第8页新维修车间硬件综合通信光学模块ICOMB状态USB接口MOST状态MOST接口IBS-BBTBMWChinaTrainingAcademy2010第9页新维修车间硬件综合通信光学模块1、ICOMA2、ICOMB3、USB电缆4、LAN电缆车辆上ICOMA和ICOMB的连接情况IBS-BBTBMWChinaTrainingAcademy2010第10页新维修车间硬件综合通信光学模块圆形诊断插座连接器OBD接头IBS-BBTBMWChinaTrainingAcademy2010第11页新维修车间硬件综合通信光学模块车辆上ICOMA和ICOMC的连接情况1ICOMA2ICOMC3LAN电缆IBS-BBTBMWChinaTrainingAcademy2010第12页新维修车间硬件综合测量接口盒IMIBIMIB为测量设备和测量接口综合测量接口盒提供以下功能：·测量电压使用1800A以下的电流夹钳测量电流·测量电阻·测量压力·使用外部传感器测量温度·双通道示波器……IBS-BBTBMWChinaTrainingAcademy2010第13页新维修车间硬件综合测量接口盒IMIB综合测量接口盒在车辆中的使用情况1ICOMA2V适配电缆3测量盒4综合测量接口盒IBS-BBTBMWChinaTrainingAcademy2010第14页新维修车间硬件设备移动平台1综合服务信息显示屏2综合测量接口盒IBS-BBTBMWChinaTrainingAcademy2010第15页新维修车间硬件综合服务接入点（ISAP）挂壁支架USB接口电源接口WLAN天线LAN接口复位按钮IBS-BBTBMWChinaTrainingAcademy2010第16页新维修车间硬件综合服务信息服务器（ISIS）IBS-BBTBMWChinaTrainingAcademy2010第17页M-2新维修车间系统总结：综合服务信息ISID维修车间操作设备综合通信光学模块ICOM车辆访问接口，由三个根据车辆访问接口类型使用的模块组成。综合测量接口盒IMIB测量设备和测量接口综合服务接入点ISPA服务咨询软件，用于制定工单，尤其是用于获取客户和车辆数据、工作内容、制定时间计划、维修能力计划、资源计划、费用计划和代用车计划。综合服务信息服务器ISIS用于提供和存储服务流程所有数据的服务器，BMW集团服务器的网关IBS-BBTBMWChinaTrainingAcademy2010第18页非常感谢你们的支持。
