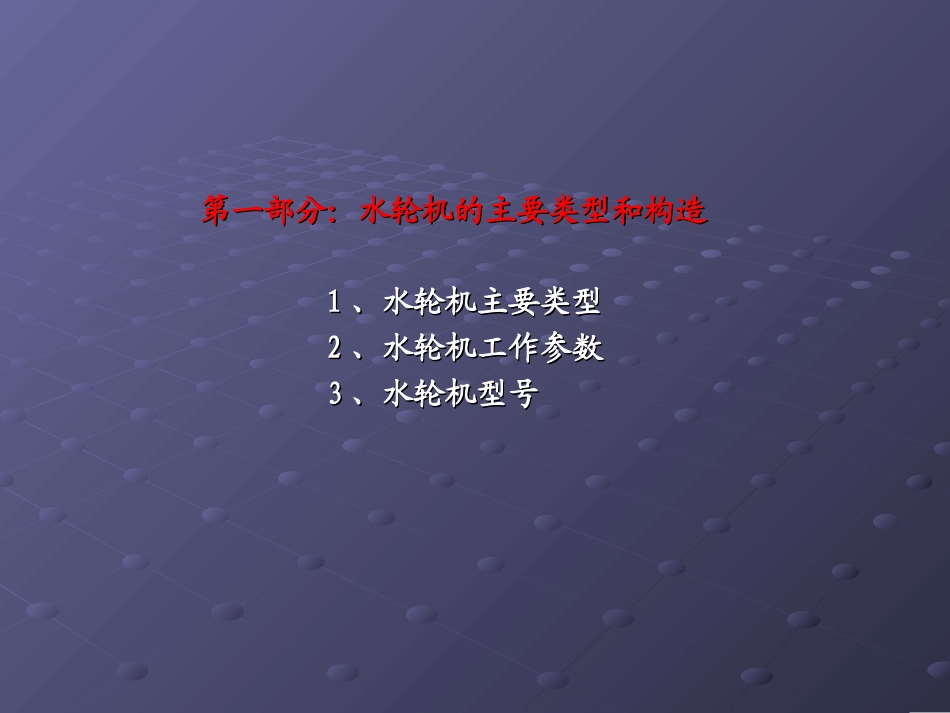

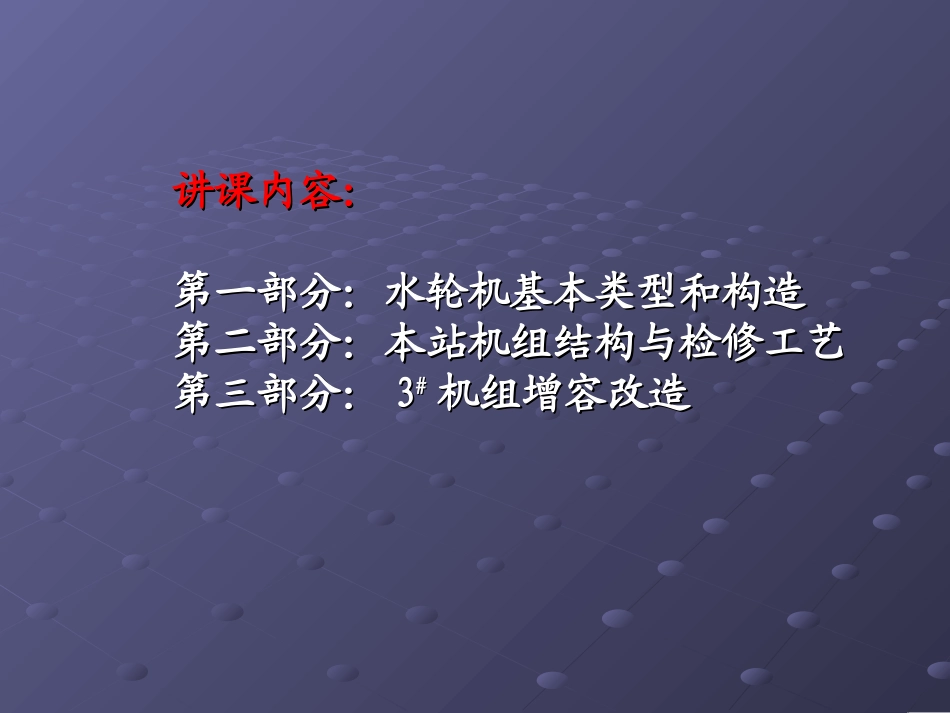

相互学习相互学习共同进步共同进步讲课内容：讲课内容：第一部分：水轮机基本类型和构造第一部分：水轮机基本类型和构造第二部分：本站机组结构与检修工艺第二部分：本站机组结构与检修工艺第三部分：第三部分：33##机组增容改造机组增容改造第一部分：水轮机的主要类型和构造第一部分：水轮机的主要类型和构造11、水轮机主要类型、水轮机主要类型22、水轮机工作参数、水轮机工作参数33、水轮机型号、水轮机型号11、水轮机的主要类型：、水轮机的主要类型：水轮机反击式冲击式贯流式轴流式斜流式混流式水斗式斜击式双击式22、、水轮机的工作参数：水轮机的工作参数：11）水头）水头HH22）流量）流量QQ33）出力）出力PP44）效率）效率ηη55）转速）转速nn水头水头HH：：水轮机的水头（亦称工作水头）是指水轮机进口和出口截面处单位重量水轮机的水头（亦称工作水头）是指水轮机进口和出口截面处单位重量的水流能量差，单位为的水流能量差，单位为mm。。：表示：表示水流单位压力势能；水流单位压力势能；：表示水流单位动能：表示水流单位动能；；ZZ::表示水流单位位置势能表示水流单位位置势能。。HH：表示水轮机净水头。通俗讲解：：表示水轮机净水头。通俗讲解：HH就是上、下游水位差值（即：毛就是上、下游水位差值（即：毛水头）水头）--水力损失。特征水头：水力损失。特征水头：HHmaxmax;H;Hminmin;H;Haa;H;Hrr。。流量流量QQ：：单位时间内通过水轮机某一既定过流断面的水流体积。单位为单位时间内通过水轮机某一既定过流断面的水流体积。单位为mm33/s/s。。效率效率ηη：：水轮机的输入和输出功率之比。用符号水轮机的输入和输出功率之比。用符号ηη表示表示..ηη=P=P出出/P/P入入出力出力PP：：水轮机轴端输出的功率。单位水轮机轴端输出的功率。单位kWkW。。P=9.81QHP=9.81QHηη转速转速nn：水轮机转轮在单位时间内的旋转的次数。单位为轮机转轮在单位时间内的旋转的次数。单位为r/minr/min。。33、水轮机型号：、水轮机型号：水轮机的型号由三部分组成水轮机的型号由三部分组成,,每一部分用短横线“—”隔开每一部分用短横线“—”隔开::第一部分：表示水轮机型式第一部分：表示水轮机型式。（如：。（如：HL123HL123））由汉语拼音字母与阿拉伯数字组成，其中拼音字母表示水轮机型式。如：由汉语拼音字母与阿拉伯数字组成，其中拼音字母表示水轮机型式。如：HLHL。阿拉伯数字表示转轮型号。如。阿拉伯数字表示转轮型号。如123123。入型谱的转轮的型号为比转速数值，未。入型谱的转轮的型号为比转速数值，未入型谱的转轮的型号为各单位自己的编号，旧型号为模型转轮的编号；可逆式水入型谱的转轮的型号为各单位自己的编号，旧型号为模型转轮的编号；可逆式水轮机在水轮机型式后加“轮机在水轮机型式后加“N”N”表示。表示。第二部分：表示水轮机主轴布置形式和引水室的特征第二部分：表示水轮机主轴布置形式和引水室的特征。（如：。（如：LHLH））由两个汉语拼音字母组成。如：由两个汉语拼音字母组成。如：LHLH表示主轴混凝土蜗壳。表示主轴混凝土蜗壳。第三部分：表示水轮机转轮的标称直径以及其它必要的数据第三部分：表示水轮机转轮的标称直径以及其它必要的数据（如：（如：410410））对于冲击式水轮机，上述第三部分应表示为：转轮标称直径（对于冲击式水轮机，上述第三部分应表示为：转轮标称直径（cmcm））//每个每个转轮上的喷嘴数转轮上的喷嘴数××射流直径（射流直径（cmcm）。）。各种型式水轮机的转轮标称直径（简称转轮直径，常用表示）规定如下各种型式水轮机的转轮标称直径（简称转轮直径，常用表示）规定如下混流式混流式水轮机转轮直径是指其转轮叶片进水边的最大直径；水轮机转轮直径是指其转轮叶片进水边的最大直径；轴流式、斜流式和贯流式轴流式、斜流式和贯流式水轮机转轮直径是指与转轮叶片轴线相交处的转水轮机转轮直径是指与转轮叶片轴线相交处的转轮室内径；轮室内径；冲击式冲击式水轮机转轮直径是指转轮与射流中心线相切处的节圆直径。水轮机转轮直径是指转轮与射流中心线相切处的节圆直径。水轮机型号中常见的代表符号如下表所示...
