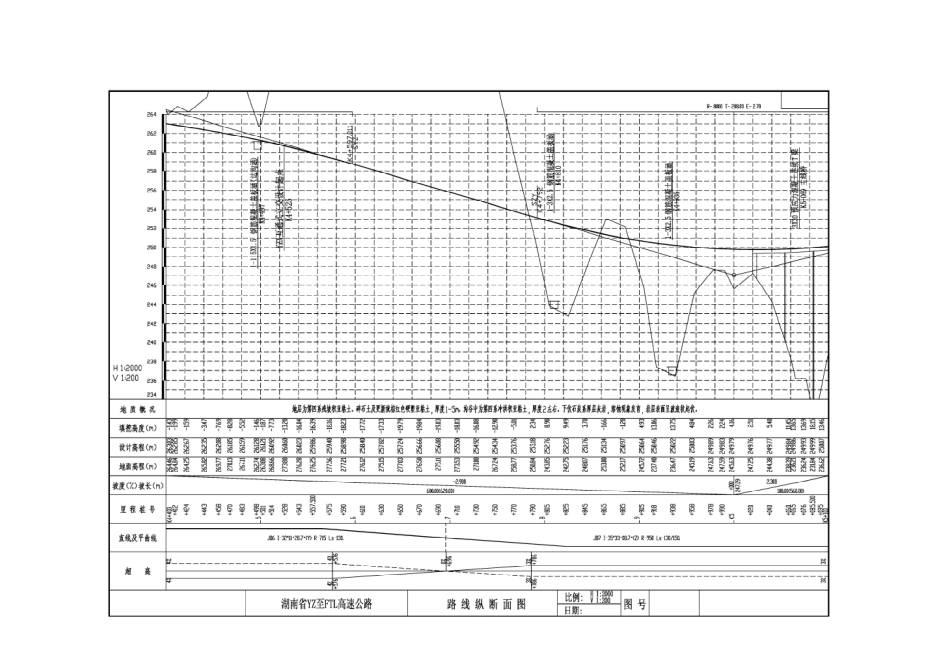

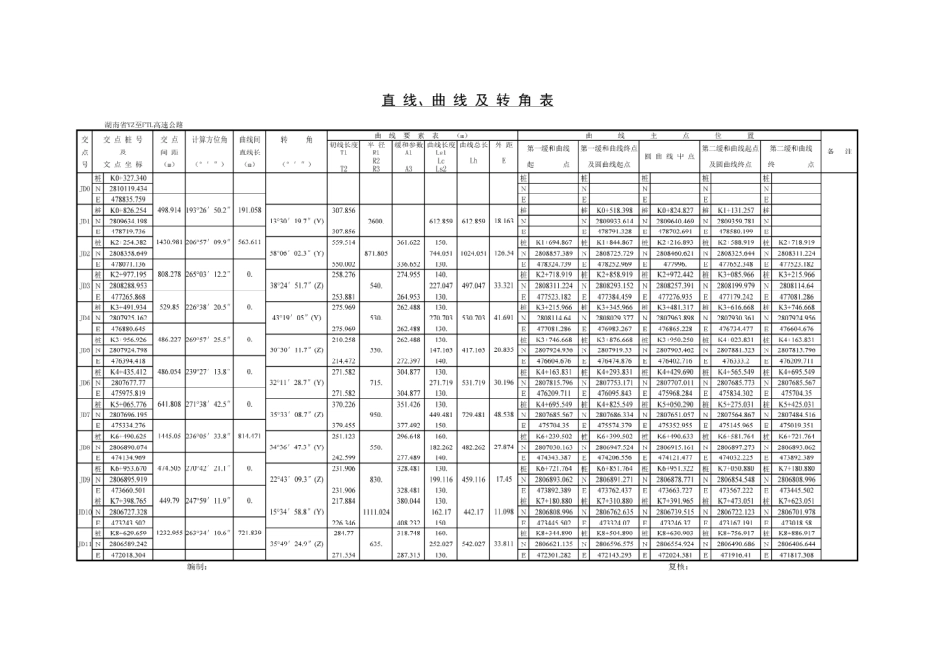

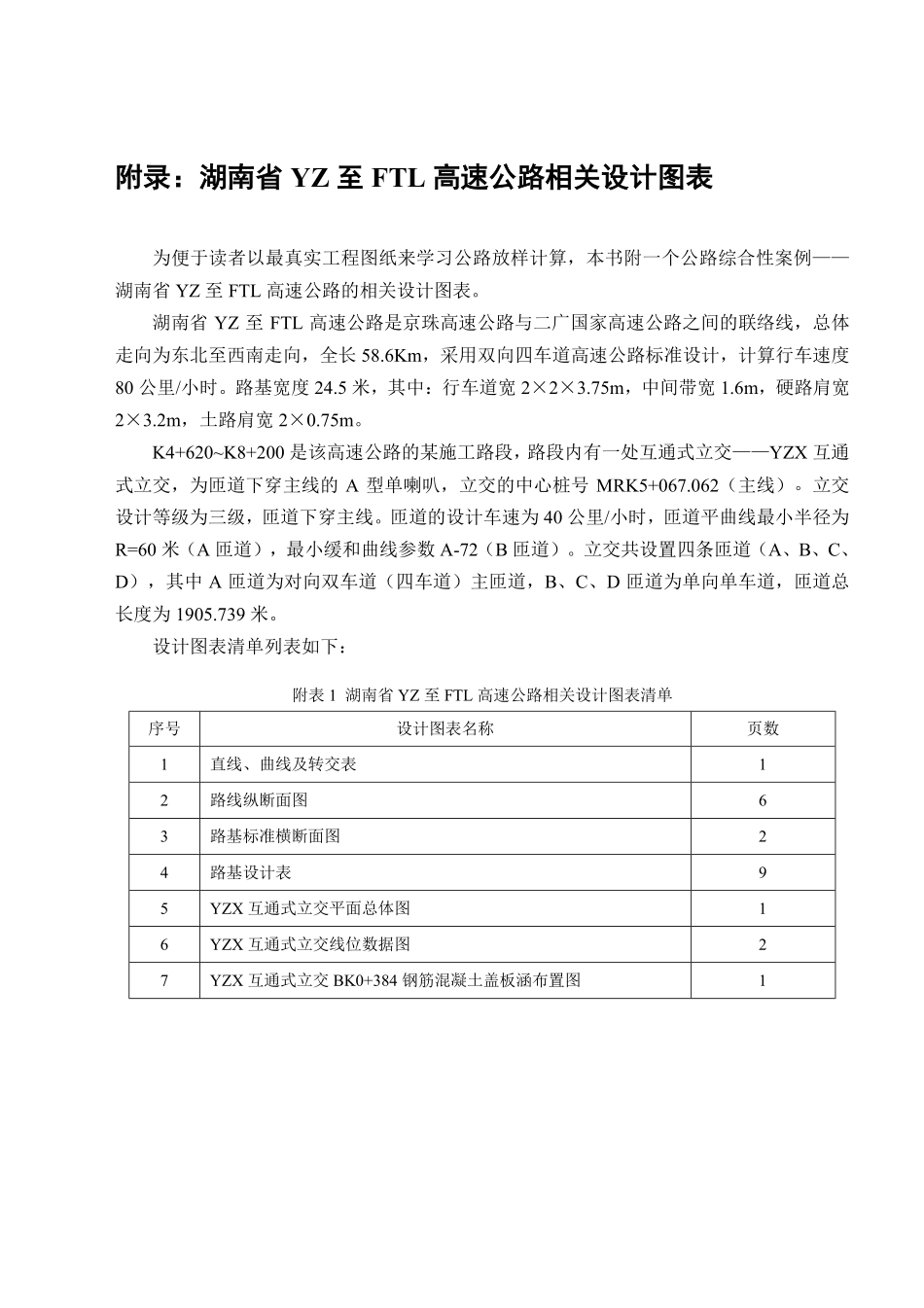

附录：湖南省YZ至FTL高速公路相关设计图表为便于读者以最真实工程图纸来学习公路放样计算，本书附一个公路综合性案例——湖南省YZ至FTL高速公路的相关设计图表。湖南省YZ至FTL高速公路是京珠高速公路与二广国家高速公路之间的联络线，总体走向为东北至西南走向，全长58.6Km，采用双向四车道高速公路标准设计，计算行车速度80公里/小时。路基宽度24.5米，其中：行车道宽2×2×3.75m，中间带宽1.6m，硬路肩宽2×3.2m，土路肩宽2×0.75m。K4+620~K8+200是该高速公路的某施工路段，路段内有一处互通式立交——YZX互通式立交，为匝道下穿主线的A型单喇叭，立交的中心桩号MRK5+067.062（主线）。立交设计等级为三级，匝道下穿主线。匝道的设计车速为40公里/小时，匝道平曲线最小半径为R=60米（A匝道），最小缓和曲线参数A-72（B匝道）。立交共设置四条匝道（A、B、C、D），其中A匝道为对向双车道（四车道）主匝道，B、C、D匝道为单向单车道，匝道总长度为1905.739米。设计图表清单列表如下：附表1湖南省YZ至FTL高速公路相关设计图表清单序号设计图表名称页数1直线、曲线及转交表12路线纵断面图63路基标准横断面图24路基设计表95YZX互通式立交平面总体图16YZX互通式立交线位数据图27YZX互通式立交BK0+384钢筋混凝土盖板涵布置图1
