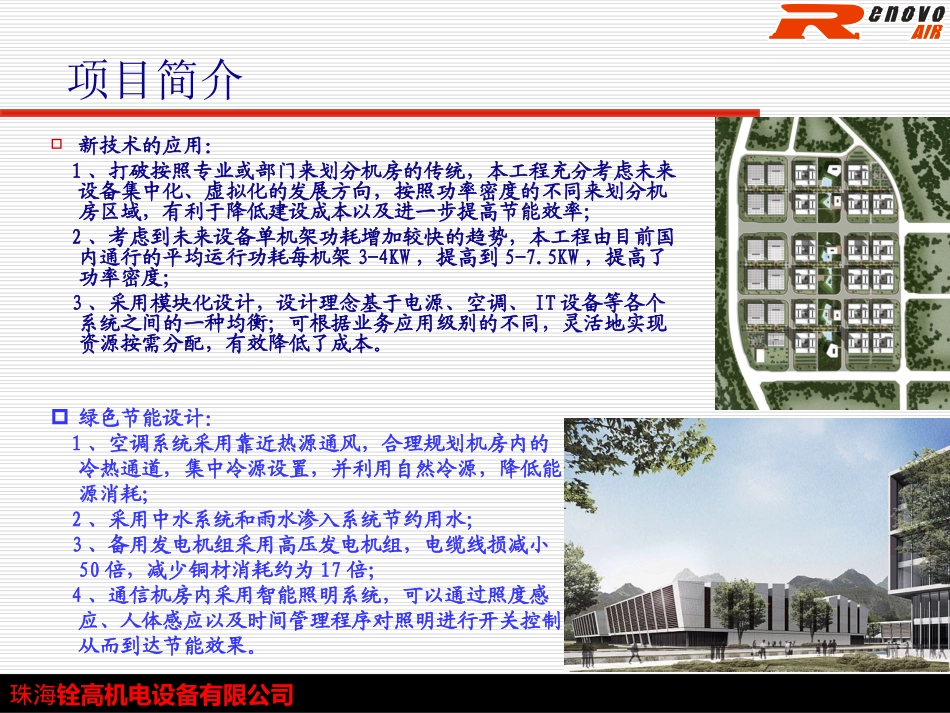

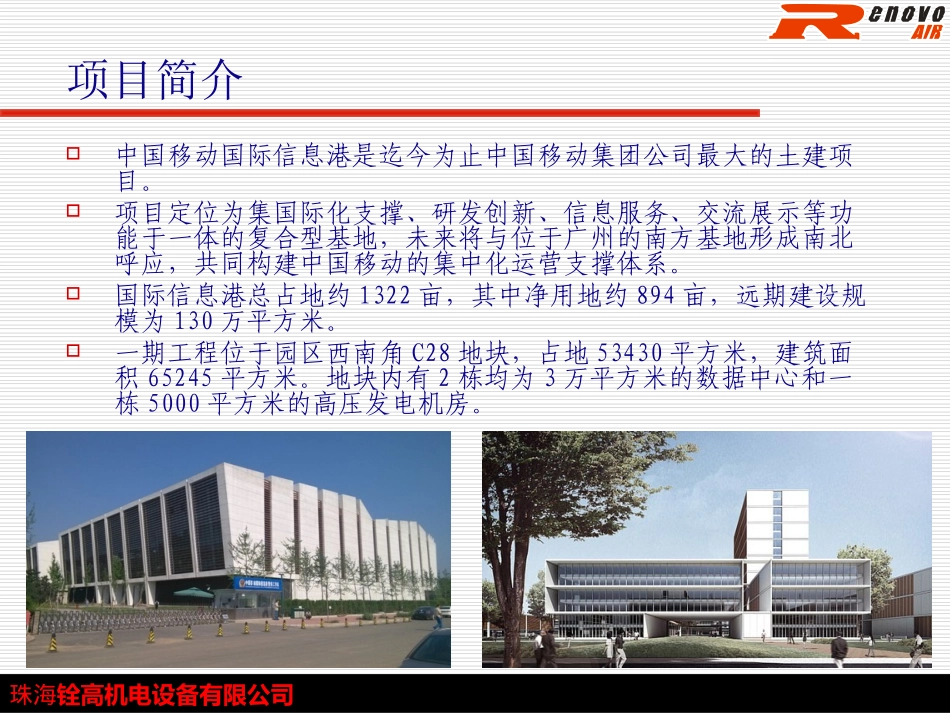

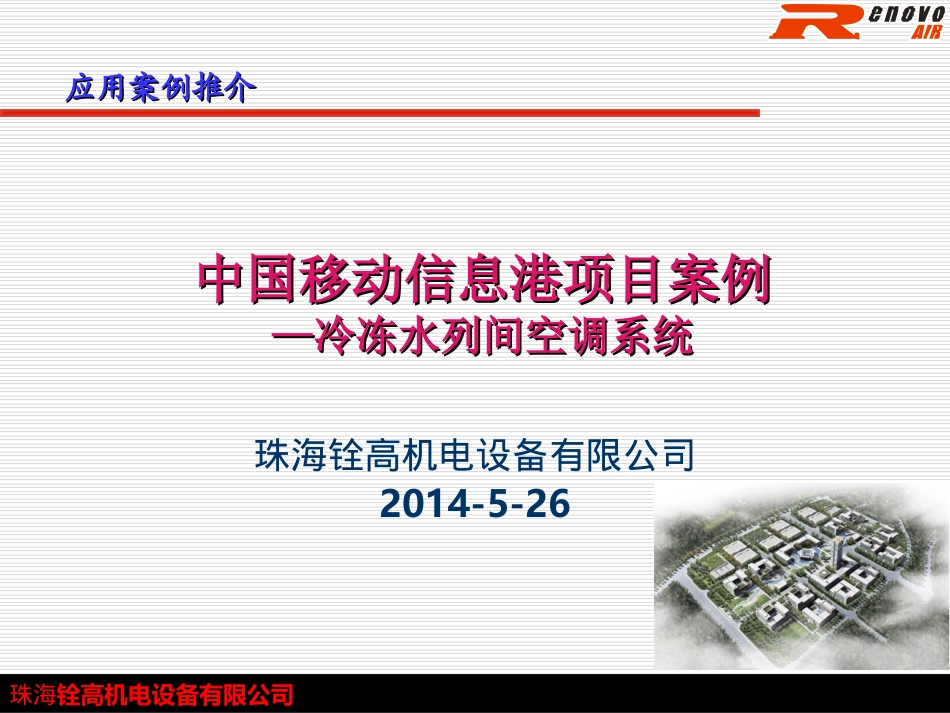

珠海铨高机电设备有限公司珠海铨高机电设备有限公司珠海铨高机电设备有限公司2014-5-26中国移动信息港项目案例中国移动信息港项目案例—冷冻水列间空调系统—冷冻水列间空调系统应用案例推介应用案例推介珠海铨高机电设备有限公司珠海铨高机电设备有限公司项目简介中国移动国际信息港是迄今为止中国移动集团公司最大的土建项目。项目定位为集国际化支撑、研发创新、信息服务、交流展示等功能于一体的复合型基地，未来将与位于广州的南方基地形成南北呼应，共同构建中国移动的集中化运营支撑体系。国际信息港总占地约1322亩，其中净用地约894亩，远期建设规模为130万平方米。一期工程位于园区西南角C28地块，占地53430平方米，建筑面积65245平方米。地块内有2栋均为3万平方米的数据中心和一栋5000平方米的高压发电机房。珠海铨高机电设备有限公司珠海铨高机电设备有限公司新技术的应用：1、打破按照专业或部门来划分机房的传统，本工程充分考虑未来设备集中化、虚拟化的发展方向，按照功率密度的不同来划分机房区域，有利于降低建设成本以及进一步提高节能效率；2、考虑到未来设备单机架功耗增加较快的趋势，本工程由目前国内通行的平均运行功耗每机架3-4KW，提高到5-7.5KW，提高了功率密度；3、采用模块化设计，设计理念基于电源、空调、IT设备等各个系统之间的一种均衡；可根据业务应用级别的不同，灵活地实现资源按需分配，有效降低了成本。项目简介绿色节能设计：1、空调系统采用靠近热源通风，合理规划机房内的冷热通道，集中冷源设置，并利用自然冷源，降低能源消耗；2、采用中水系统和雨水渗入系统节约用水；3、备用发电机组采用高压发电机组，电缆线损减小50倍，减少铜材消耗约为17倍；4、通信机房内采用智能照明系统，可以通过照度感应、人体感应以及时间管理程序对照明进行开关控制，从而到达节能效果。珠海铨高机电设备有限公司珠海铨高机电设备有限公司1#楼制冷系统承担区域图1#楼标准层平面国际信息港一期配套三阶段工程的内容主要是根据工艺专业提供的工艺需求，在一层新建制冷系统，并启用6个新增机房的空调系统。(图中红色部分为新增机房)目前，除部分屋顶上和制冷站的空调管道还未安装外，其它所有空调管道，包括走道、管井、机房空调区内的冷冻水、冷却水管道均已在一期土建工程中安装完毕。其中二层的两个机房采用冷冻水列间空调制冷系统。4工程概况珠海铨高机电设备有限公司珠海铨高机电设备有限公司序号空调方案土建要求1列间空调（通冷冻水）机房内增布冷冻水管，需要考虑机房防水措施5根据前期试点与交流，我们总结了各类空调节能新技术方案，并根据以下原则：1、产品相对成熟；2、集中供冷，维护、管理方便；3、节能效果显著，系统PUE值≤1.5；4、可直接利用现场条件，基本不改动建筑及管道。新型末端规模试验珠海铨高机电设备有限公司珠海铨高机电设备有限公司1、单机架功耗：单机架运行功耗为3kW。2、室内环境要求：服务器进风温度18~24℃、热通道温度28~32℃；3、工艺布局尺寸：列间距≥800mm，并满足机柜有一侧列间距≥1000mm机柜净深（服务器安装空间）1000mm主走道宽度≥1800mm，其余走道宽度≥1000mm每列列头一个电源柜，机架宽600mm4、冷源：统一设置，为末端系统预留主供、回水管，供回水温度定12/17度，预留提升到14/19度的可能性；5、冬季采用自然冷却；6、冷源全年设计PUE因数估算为0.21。试验系统总体技术要求珠海铨高机电设备有限公司珠海铨高机电设备有限公司水平送风列间空调特点空调的气流组织是前出风，水平吹向两侧空调，从空调后部回风。气体输送距离短，风机功率小。采用封闭冷通道措施，优化气流组织，减少混风损失。冷通道1.1米，热通道0.8米。空调紧靠机柜，可采用较高的送风温度，本工程送回风温度22/32℃，相应可提高送水温度，减少系统的除湿能耗，本工程冷冻水供回水温度12/17.℃列间空调机通过管道及冷量的备份保证室内空调系统的可靠性。珠海铨高机电设备有限公司珠海铨高机电设备有限公司制冷效率高，降低机房整体PUE；集中供冷，故障率低，维护成本低；动态响应控制、实时调...
