自动烤漆龙骨生产线VIP免费

自动烤漆龙骨生产线_第1页
1/24
自动烤漆龙骨生产线_第2页
2/24
自动烤漆龙骨生产线_第3页
3/24

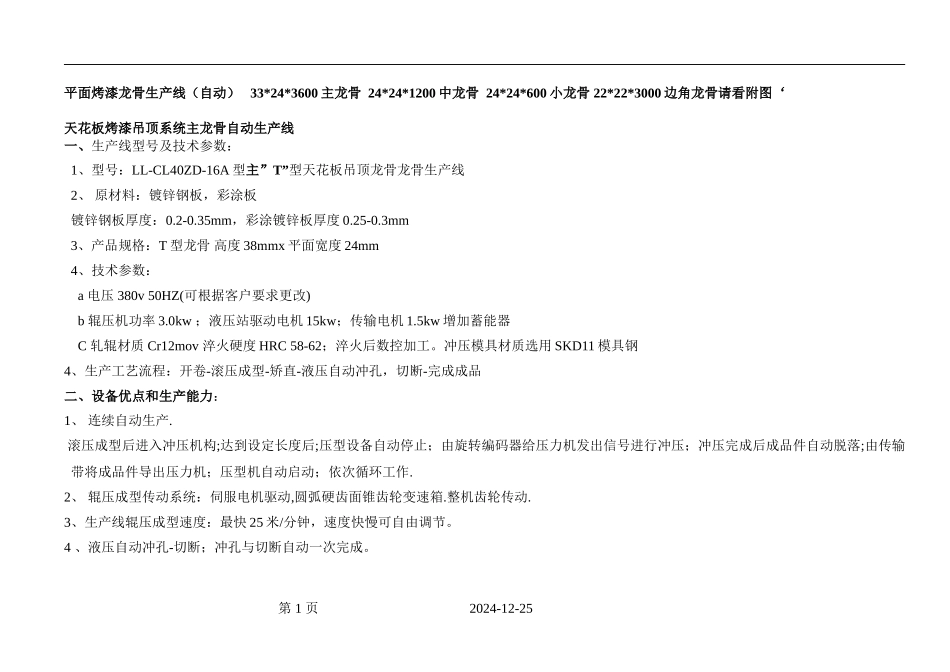

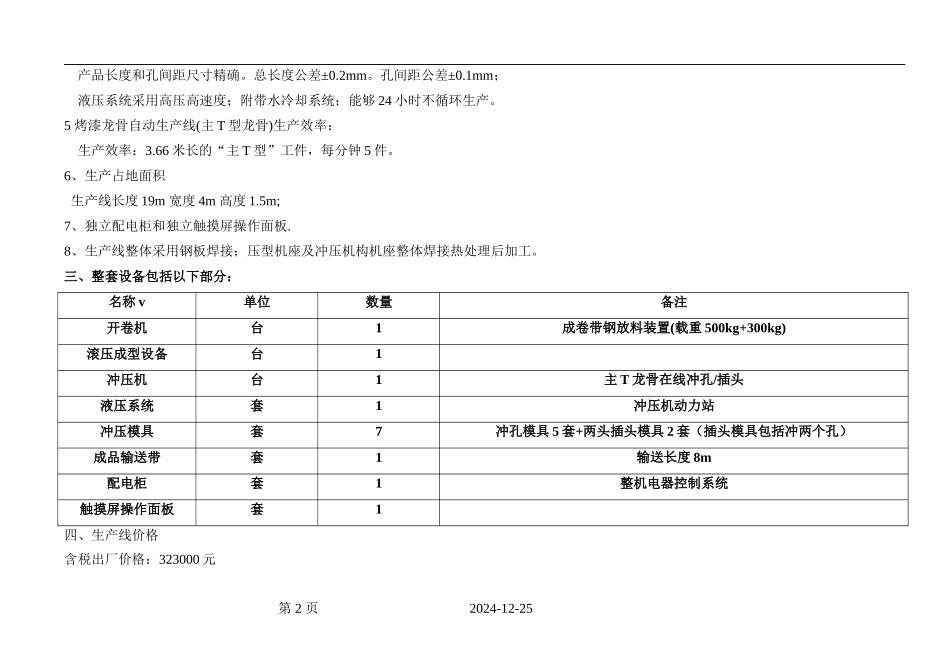

平面烤漆龙骨生产线(自动)33*24*3600主龙骨24*24*1200中龙骨24*24*600小龙骨22*22*3000边角龙骨请看附图‘天花板烤漆吊顶系统主龙骨自动生产线一、生产线型号及技术参数:1、型号:LL-CL40ZD-16A型主”T”型天花板吊顶龙骨龙骨生产线2、原材料:镀锌钢板,彩涂板镀锌钢板厚度:0.2-0.35mm,彩涂镀锌板厚度0.25-0.3mm3、产品规格:T型龙骨高度38mmx平面宽度24mm4、技术参数:a电压380v50HZ(可根据客户要求更改)b辊压机功率3.0kw;液压站驱动电机15kw;传输电机1.5kw增加蓄能器C轧辊材质Cr12mov淬火硬度HRC58-62;淬火后数控加工。冲压模具材质选用SKD11模具钢4、生产工艺流程:开卷-滚压成型-矫直-液压自动冲孔,切断-完成成品二、设备优点和生产能力:1、连续自动生产.滚压成型后进入冲压机构;达到设定长度后;压型设备自动停止;由旋转编码器给压力机发出信号进行冲压;冲压完成后成品件自动脱落;由传输带将成品件导出压力机;压型机自动启动;依次循环工作.2、辊压成型传动系统:伺服电机驱动,圆弧硬齿面锥齿轮变速箱.整机齿轮传动.3、生产线辊压成型速度:最快25米/分钟,速度快慢可自由调节。4、液压自动冲孔-切断;冲孔与切断自动一次完成。第1页2024-12-25产品长度和孔间距尺寸精确。总长度公差±0.2mm。孔间距公差±0.1mm;液压系统采用高压高速度;附带水冷却系统;能够24小时不循环生产。5烤漆龙骨自动生产线(主T型龙骨)生产效率:生产效率:3.66米长的“主T型”工件,每分钟5件。6、生产占地面积生产线长度19m宽度4m高度1.5m;7、独立配电柜和独立触摸屏操作面板.8、生产线整体采用钢板焊接;压型机座及冲压机构机座整体焊接热处理后加工。三、整套设备包括以下部分:名称v单位数量备注开卷机台1成卷带钢放料装置(载重500kg+300kg)滚压成型设备台1冲压机台1主T龙骨在线冲孔/插头液压系统套1冲压机动力站冲压模具套7冲孔模具5套+两头插头模具2套(插头模具包括冲两个孔)成品输送带套1输送长度8m配电柜套1整机电器控制系统触摸屏操作面板套1四、生产线价格含税出厂价格:323000元第2页2024-12-25天花板烤漆吊顶系统次龙骨自动生产线一、生产线型号及技术参数:1、型号:LL-CL40ZD-16C型次”T”型天花板吊顶龙骨龙骨生产线2、原材料:镀锌钢板,彩涂板镀锌钢板厚度:0.2-0.35mm,彩涂镀锌板厚度0.25-0.3mm3、产品规格:T型龙骨高度28mmx平面宽度24mm4、技术参数:a电压380v50HZb辊压机功率3.0kw;液压站驱动电机11kw;随动伺服电机5.5kwC轧辊材质Cr12mov淬火硬度HRC58-62;淬火后数控加工。冲压模具材质选用SKD11模具钢5、生产工艺流程:开卷-滚压成型-矫直-液压自动冲插头冲孔-切断-完成成品二、设备优点和生产能力:1、连续自动生产.滚压成型后进入冲压机构;达到设定长度后;压型设备自动停止;由旋转编码器给压力机发出信号进行冲压;冲压完成后成品件自动脱落;由传输带将成品件导出压力机;压型机自动启动;依次循环工作.2、辊压成型传动系统:伺服电机驱动,圆弧硬齿面锥齿轮变速箱.整机齿轮传动.3、生产线辊压成型速度:最快25米/分钟,速度快慢可自由调节。4、液压自动冲孔-切断;两端连接插头及中龙骨中间冲孔一次性完成。产品有效长度和中间孔尺寸精确。长度公差±0.1mm。孔间距公差±0.1mm;第3页2024-12-255烤漆龙骨自动生产线(次T型龙骨)生产效率:生产效率:1.2米长中龙骨工件每分钟13件。0.6米次龙骨每分钟30件6、生产占地面积生产线长度15m宽度4m高度1.5m;7、独立配电柜和独立触摸屏操作面板.8、生产线整体采用钢板焊接;压型机座及冲压机构机座整体焊接热处理后加工。三、整套设备包括以下部分:名称v单位数量备注开卷机台1成卷带钢放料装置(载重500kg+300kg)滚压成型设备台1冲压机台1次龙骨两头连接插头及中龙骨冲孔一次性完成液压系统套1冲压机动力站冲压模具套3冲孔模具1套+两头插头模具2套随动工作台套1改为随动工作台配电柜套1整机电器控制系统触摸屏操作面板套1四、生产线价格含税出厂价格:185000元天花板烤漆吊顶边龙骨自动生产线第4页2024-12-25一、生产线型号及技术参数:1、型号:LL-CL40ZD-10A型边角龙骨生产线2、原材料:彩涂板彩涂钢板厚度:0...
