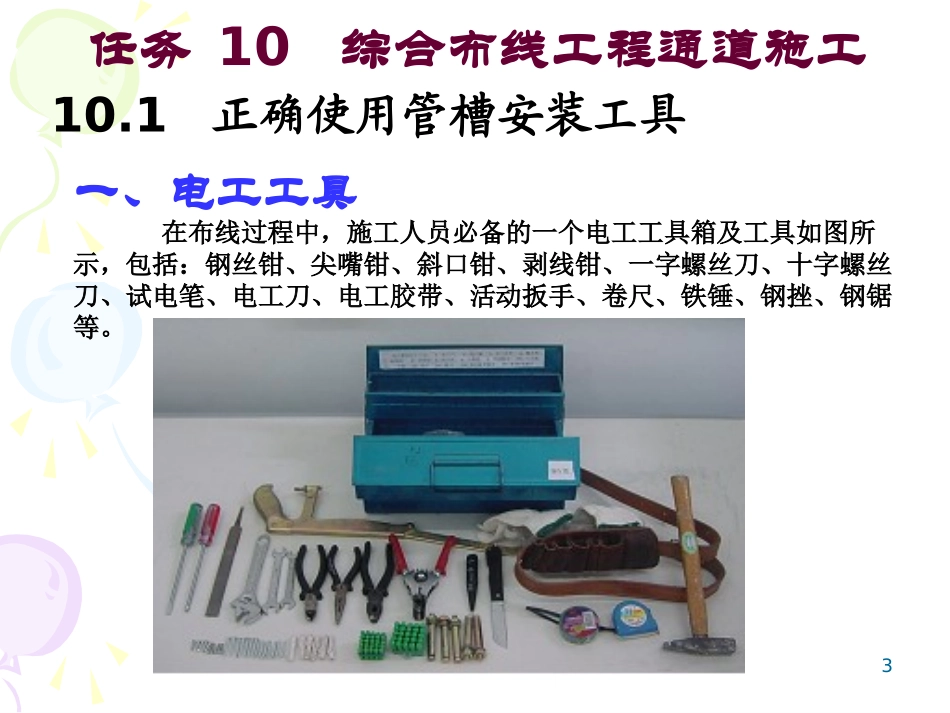

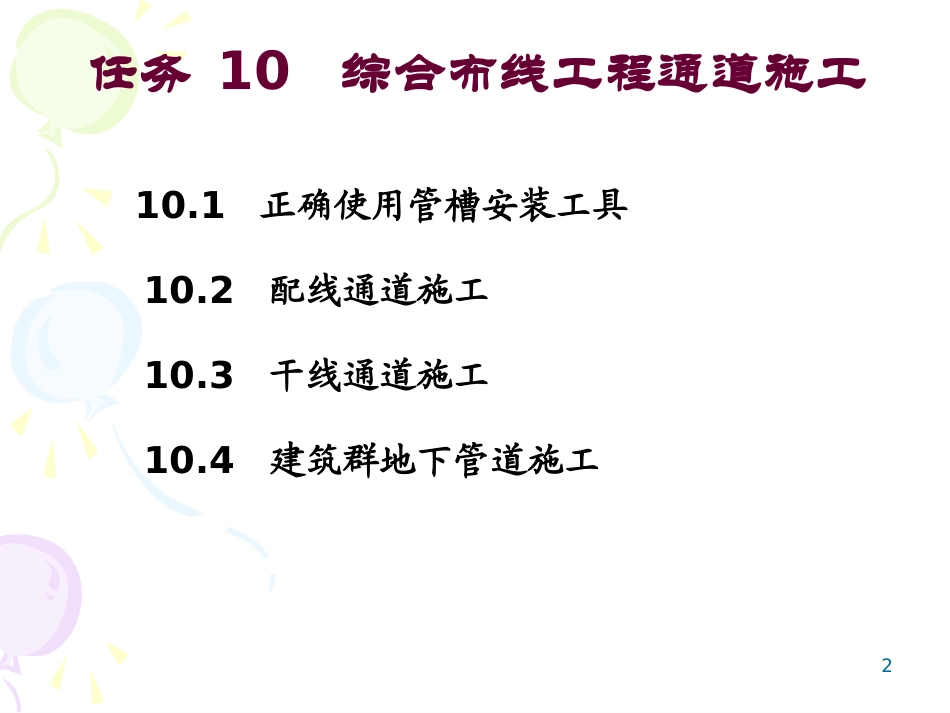

任务10综合布线工程通道施工任务目标学会使用管槽和桥架安装施工工具，熟悉相关安装规范，学会管槽和桥架的安装方法，从而建设合格的布线通道。重点1配线通道施工2干线通道施工难点建筑群地下管道施工2任务10综合布线工程通道施工10.1正确使用管槽安装工具10.2配线通道施工10.3干线通道施工10.4建筑群地下管道施工3任务10综合布线工程通道施工一、电工工具在布线过程中，施工人员必备的一个电工工具箱及工具如图所示，包括：钢丝钳、尖嘴钳、斜口钳、剥线钳、一字螺丝刀、十字螺丝刀、试电笔、电工刀、电工胶带、活动扳手、卷尺、铁锤、钢挫、钢锯等。10.1正确使用管槽安装工具410.1正确使用管槽施工工具二、电源线盘在施工现场，特别是室外施工场，由于施工范围广，常需使用长距离的电源线盘（如图）来接电。线盘长度有20m、30m、50m等规格。三、线槽剪如图所示的剪线钳是PVC线槽专用剪。510.1正确使用管槽施工工具四、弯管器如图所示的弯管器，为一种带有刻度标记的手动弯管器，可用于解决金属管的弯曲问题。先将管子需要弯曲的部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手扳弯管器进行弯曲，逐步移动弯管器，便可得到所需要的弯度。610.1正确使用管槽施工工具五、梯子安装管槽和进行布线拉线工序时，常需登高作业。常用的梯子如图所示，有直梯和人字梯两种。直梯多用于户外高空作业，人字梯通常用于室内登高作业。直梯和人字梯在使用之前，应将梯脚绑扎橡皮之类的防滑材料，人字梯还应在两页梯之间绑扎一道防止自动滑开的安全绳。710.1正确使用管槽施工工具六、管子台虎钳管子台虎钳又叫龙门钳，是一种用于切割钢管、PVC管的夹持工具。如图所示。管子台虎钳的钳座通常固定在三脚铁板工作台上，扳开钳扣，将龙门架向右扳，便可把管子放在钳口中；再将龙门架扶正，钳扣即自动落下去扣牢；旋转手柄，可把管子牢牢夹住。810.1正确使用管槽施工工具七、管子切割器在钢管布线施工时，要大量地切割钢管,这时就要使用管子切割器。管子切割器又称管子切割刀，如图所示。切割钢管时，先将钢管固定在管子台虎钳上，再把管子切割器的刀片调节到刚好卡在要切割的部位，操作者立于三脚铁板工作台的右前方，用手操作管子切割器手柄，按顺时针方向旋割。在快要割断时，需要用手扶住待断端，以免断管落地砸伤脚趾。910.1正确使用管槽施工工具八、管子钳管子钳又称管钳，如图所示，可以用它来装卸钢管上的管箍、锁紧螺母、管子活接头、防爆活接头等。九、螺纹饺板螺纹饺板又名管螺纹饺板，是绞制钢管外螺纹的手动工具，如图所示。1010.1正确使用管槽施工工具十、充电起子如图所示的充电起子既可当螺丝刀用，又能作电钻用，单手操作，具有正反转快速变换按钮，使用灵活方便；强大的扭力，配合各式通用六角工具头可以拆卸及锁入螺丝，钻洞等；拆卸锁入螺丝完全不费力。十一、手电钻如图所示的手电钻既能在金属型材上钻孔，也能用于木材、塑料上钻孔。手电钻由电动机、电源开关、电缆、钻头等组成。用钻头钥匙开启钻头锁，使钻头夹扩开或拧紧，使钻头松开或固牢。1110.1正确使用管槽施工工具十二、冲击电钻图示的冲击电钻简称冲击钻，是一种旋转带冲击的特殊用途的手提式电动工具，由电动机、减速箱、冲击头、辅助手柄、开关、电源线、插头及钻头夹等组成。适用于在混泥土、预制板、瓷砖等建筑材料上钻孔、打洞。十三、电锤电锤适用于在混泥土、岩石、砖石砌体等脆性材料上钻孔、开槽、凿毛等。电锤钻孔速度快，而且成孔精度高，如图所示。1210.1正确使用管槽施工工具十四、角磨机角磨机如图所示，是一种用来磨平金属管、槽切割后留下的锯齿形毛边的工具，经过角磨机处理后，可以防止金属管、槽接口处的毛刺割伤电缆保护层。十五、型材切割机如图所示，由砂轮锯片、护罩、操纵手柄、电动机、工件夹、工件夹调节手柄及底座、胶轮等组成。用于切割铁件，比如线管、线槽、固定支架等。1310.1正确使用管槽施工工具十六、台钻台钻如图所示，用于在比较厚的金属构件上打孔，以便进行螺丝固定。十七、电镐电镐采用精确的重型电锤机械结构，具有极强的混凝土铲凿...
