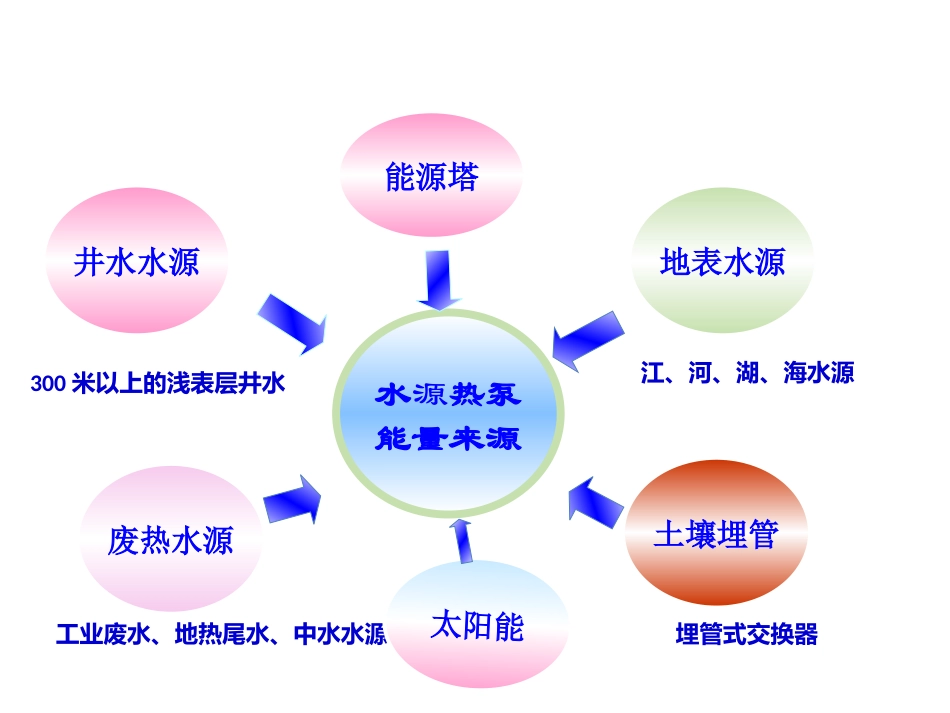

水井/地埋管工艺、成本、规划和施工管理业务构成水源热泵能量来源能源塔废热水源地表水源土壤埋管江、河、湖、海水源埋管式交换器300米以上的浅表层井水工业废水、地热尾水、中水水源井水水源太阳能水源热泵的工作原理钻机的种类：冲击钻和回旋钻井管的种类：水泥管球墨铸铁管螺旋钢管塑料管施工井架冲击钻井架地源热泵钻机铸铁管及花管•水•泥•井•管螺旋焊接钢管桥式滤水管桥式滤水管井用塑料管---基岩结构水井作为护壁管回填粘土含水层滤水层回填粘土沉砂层送至机房回灌用水井成井图静水位为没有抽水时的水位,而动水位是抽取一定水量时的水位,下泵时要在动水位以下静水位动水位井用潜水泵旋流除沙器•井水的回灌措施：•1、自然重力回灌1：1----1：4•2、加压回灌•3、单井回灌•4、真空负压回灌鹅卵石地质结构（可100%回灌）回水井出水井岩石层回水细沙层出水土层鹅卵石层细沙地质（回水较难，水中含沙量大，须采取特殊工艺）回水井出水井回水细沙层出水土层•回灌井及供水井在长时间使用后，如果不定期洗井，回灌量及出水量会越来越小，主要原因是，空调季节长期运行和非空调季节停用时，回灌井及供水井的井壁会因水位的高低变化、温度变化、压力变化，导致部分滤水管形成钙结物、氧化物和附着物，产生堵塞，不能发挥滤水管的作用，导致出回水量变小。安装分流器后，每次停泵，由于泵中水流瞬间下降，速度快，对滤水管产生冲刷作用，使管内无法形成钙结物、氧化物及菌类，故装上分流器后不用定期洗井，不但保证了出水量，也大大提高了回灌井、供水井的使用寿命。分流器采用国产DZ40地质专用管，耐腐蚀，抗氧化，一般使用寿命在20年以上，不需维护和保养，不需增加任何使用成本。出回灌井分流器•传统的地温空调回灌井采用开式循环，水溢出地面后才知道回灌量下降需要回扬洗井了。本技术工艺的出水井和回灌井采用密闭循环，回水井加装防溢帽，上面有压力表和自动排气阀，运行时机站内运行管理人员可通过总回水管道压力表观察回水状况，压力表出现0.2公斤的微压就知道回灌量下降，通过检查回水井的防溢帽上的压力表即可发现某回水井需要回扬清洗。启动井内的潜水泵即可马上进行清洗。单井回灌示意图水井的规划方案：•一、地下水出水量问题---请教当地专家•二、场地问题-----查看项目总平面图•勘察地形•三、常用工艺和成本问题---请教打井队•四、项目需水量计算、单井出水量、出水井数量、回水井数量•五、如何布置上述水井水量计算：制冷时Ｍ＝（主机输出制冷功率＋输入功率）×８６０÷ΔＴ（对井水利用温差）制热时Ｍ＝（主机输出制热功率－输入功率）×８６０÷ΔＴ（对井水利用温差）水井数量：根据单井出水量和回灌量计算。水井深度：根据含水层决定，一般在三百米以上。水井间距：参考根据循环水量和沙层状况，一般在25米左右。水井工艺：确保井水清澈无污染，由专业打井机构决定。主入口地面停车位：5辆2F主楼裙房上8F屋顶花园地下车库范围消防登高面DN2004#回水井5#出水井风机盘管7℃12℃冷冻水泵新风机组...地源热泵机组风机盘管新风机组地埋管冷却水泵地埋管设计规划方案平埋式地埋管竖埋式地埋管地埋管的埋管形式一根完好的套管式地埋管。套管式地埋管的专用接头汇集到总管管套管式地埋管平埋管路自制专用地埋管试压、密封管件平整后的小区路面地源热泵系统示意图地埋管的设计要点和估算成本地埋管一般采用DN32的PE管，竖井深度一般为80---120m，一口井换热量约3.0～4.5kw,竖井间距一般为4～5m，孔径约为120mm~150mm。打孔占地面积与建筑面积约为1：4。地埋管系统的成本构成：凿孔成本每米深度40---80元，管材每米4—5元，平埋开挖回填+主干管管材、管件折合到每米5---10元。综合成本：55---100元/米。水井/地埋管施工管理要点1、合同签订前要与施工单位负责人明确水井/地埋管的用途，水量、水质、水温的指标，与常规水井的差异。2、明确水井管材、滤料要求、施工工艺要求和回灌功能要求。明确地埋管凿孔、下管、回填、汇总连接、打压、场地回复平整的整体工作内容。3、施工现场总是供电量紧张，需明确施工井架总配电量要求，或是必须采取自备柴油机。4、水井...
