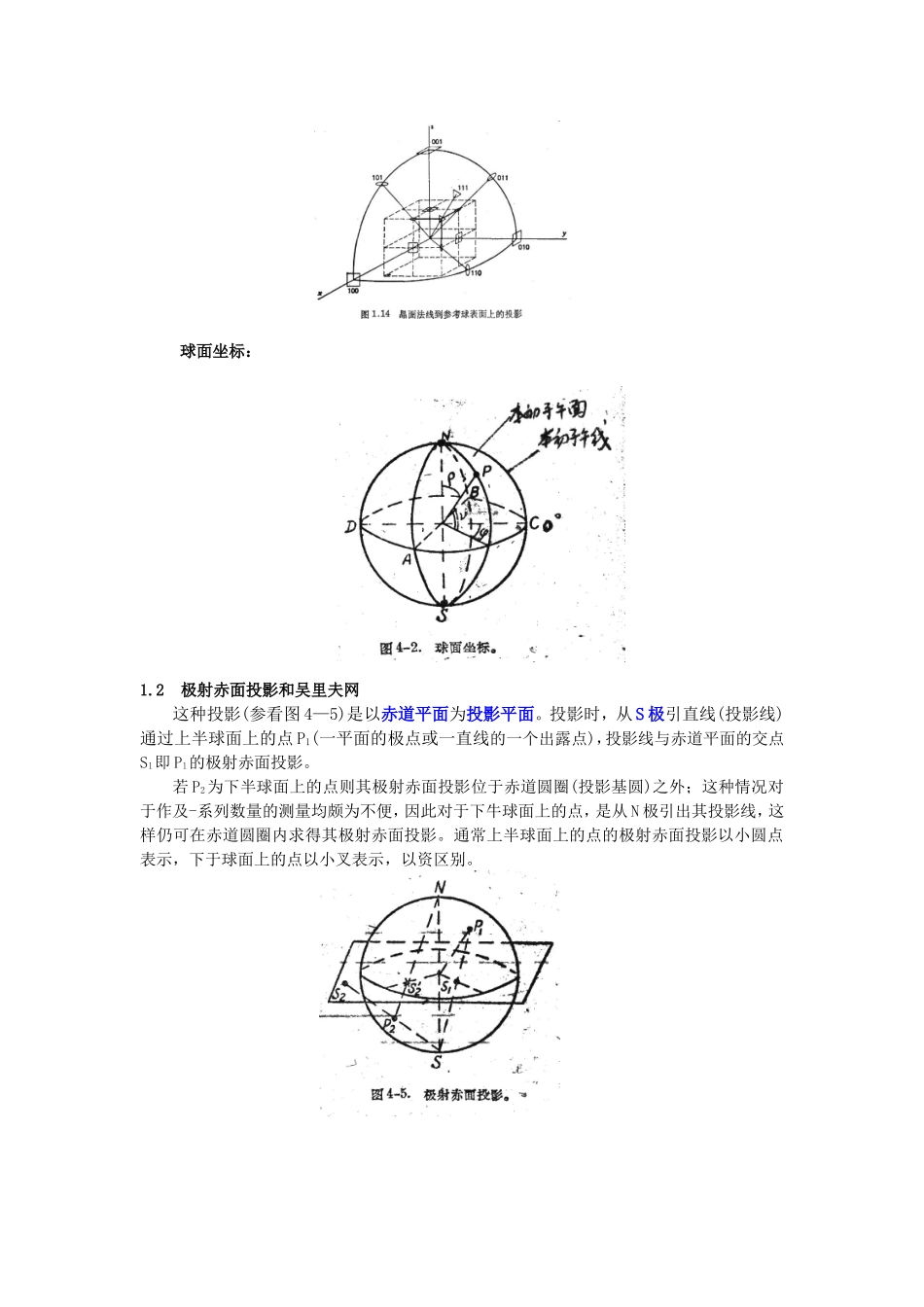

极射赤面投影一、《晶体结构几何理论》一书中关于极射赤面投影的论述：1晶体投影晶体投影的实施分两步进行：第一步是球面投影,是把晶体的晶面和晶线等投影到三维的参考球面上，有两种方法：1）迹式球面投影法2）极式球面投影法第二步是极射赤面投影或心射切面投影，把三维的球面投影通过极射或心射方法转化为二维的赤面或切面的平面投影，也有两种方法：1）极射赤面投影2）心射切面投影1.1球面投影球面投影的两种方法：1）、迹式球面投影法:将晶体置于投影球（参考球）的球心晶体的平面扩展到与投影球相交而得的大圆－叫迹线晶向直线延长与投影球相交而得的的两个点（互称对蹠点）－叫迹点或出露点。2）极式球面投影法晶面法线与球面相交的交点－叫极点晶向直线的垂直面扩展到与投影球相交所得的大圆－叫极线或极圆。几个术语：赤道平面、赤道大圆，本初子午面、本初子午线大圆、子午面、子午线大圆，经度、纬度、极距，球面座标，投影基圆（赤道大圆的极射赤面投影），注意：在一般的晶体投影中常常混合使用迹式球面投影和极式球面投影。立方晶系中三个主要晶面族的参考立方体：晶面法线到参考球面上的投影：球面坐标：1.2极射赤面投影和吴里夫网这种投影(参看图4—5)是以赤道平面为投影平面。投影时，从S极引直线(投影线)通过上半球面上的点P1(一平面的极点或一直线的一个出露点)，投影线与赤道平面的交点Sl即Pl的极射赤面投影。若P2为下半球面上的点则其极射赤面投影位于赤道圆圈(投影基圆)之外；这种情况对于作及-系列数量的测量均颇为不便，因此对于下牛球面上的点，是从N极引出其投影线，这样仍可在赤道圆圈内求得其极射赤面投影。通常上半球面上的点的极射赤面投影以小圆点表示，下于球面上的点以小叉表示，以资区别。1）基本原则：投影球面上的一个圆的极射赤面投影仍是一圆，但有不同情况：a.投影球面的本初子午线大圆的极射赤面投影就是CD直径；投影球面上的其他子午线大圆的极射赤面投影是投影基圆的一直径，这是一种特殊情况，可视为半径等于无限长的圆。b.投影球面的赤道大圆的极射赤面投影即为投影基圆本身。c.与投影球的NS轴斜交的平面跟球面相交得的大圆（以后称倾斜大圆），其极射赤面投影为一半径颇大的圆，且一部分圆弧位于投影基圆（赤道的投影）之外，通常只取位于投影基圆内的一段圆弧来表示此倾斜大圆的极射赤面投影，此段圆弧称为大圆弧。d.投影球的所有纬线小圆的极射赤面投影为与投影基圆同心的许多同心圆，了称纬线小圆。e.与投影球的NS轴平行的平面跟球面相交得的小圆、其极射赤面投影为一圆，但其一部分位于投影基圆之外，通常只取位于投影基圆内的一段圆弧来表示此种小圆，并称此段圆弧为小圆弧。f.投影球面上任意一小圆的极射赤面投影为不与投影基圆同心的一圆－非同心圆。极射赤面投影的基本原则表No投影球面（参考球面）极射赤面投影1本初子午线大圆CD直径2所有子午线大圆对应的直径3赤道大圆投影基圆本身4与NS轴斜交的所有倾斜大圆大圆弧(以AB为弦)5与赤道平面平行的所有纬线小圆纬线小圆(与投影基圆同心)6与NS轴平行的小圆小圆弧7投影球面上的任意小圆小圆（与投影基圆非同心）2）注意问题：①投影球面上任意两点P1和P2之间的大圆弧段的弧度(P1P2)，既是P1、P2两点所代表的两条直线间的交角，也是它们所代表的两个平面间的交角或补角。②重要问题：当投影球面上的P1、P2转换为赤面（赤道平面）上投影点S1、S2（极点）后，如何在极射赤面投影面上从投影线段S1S2来度量参考球面上的弧段P1P2的弧度？这是解决将三维球面投影问题变为二维赤面投影问题的核心问题。这一问题的解决是借助一种称之为“赤式网”和“吴里夫网”的两种特殊尺规，用直接度量或作图的方法来解决的。3）赤式网的构成及用法①先在参考投影球面上作“经纬线坐标网”投影球面上的经线族、纬线族在球面上构成一网状图形，称为“经纬线坐标网”，球面上一点P的位置由它所在经线和纬线决定，它的球面坐标（ρ、φ）也可由其经度和纬度算出。②经纬线坐标网在投影平面上的极射赤面投影是由投影基圆的放射经族和同心圆构成的网，此网称之为“赤式网”（图4－8及附图1）。P点的ρ和φ...
