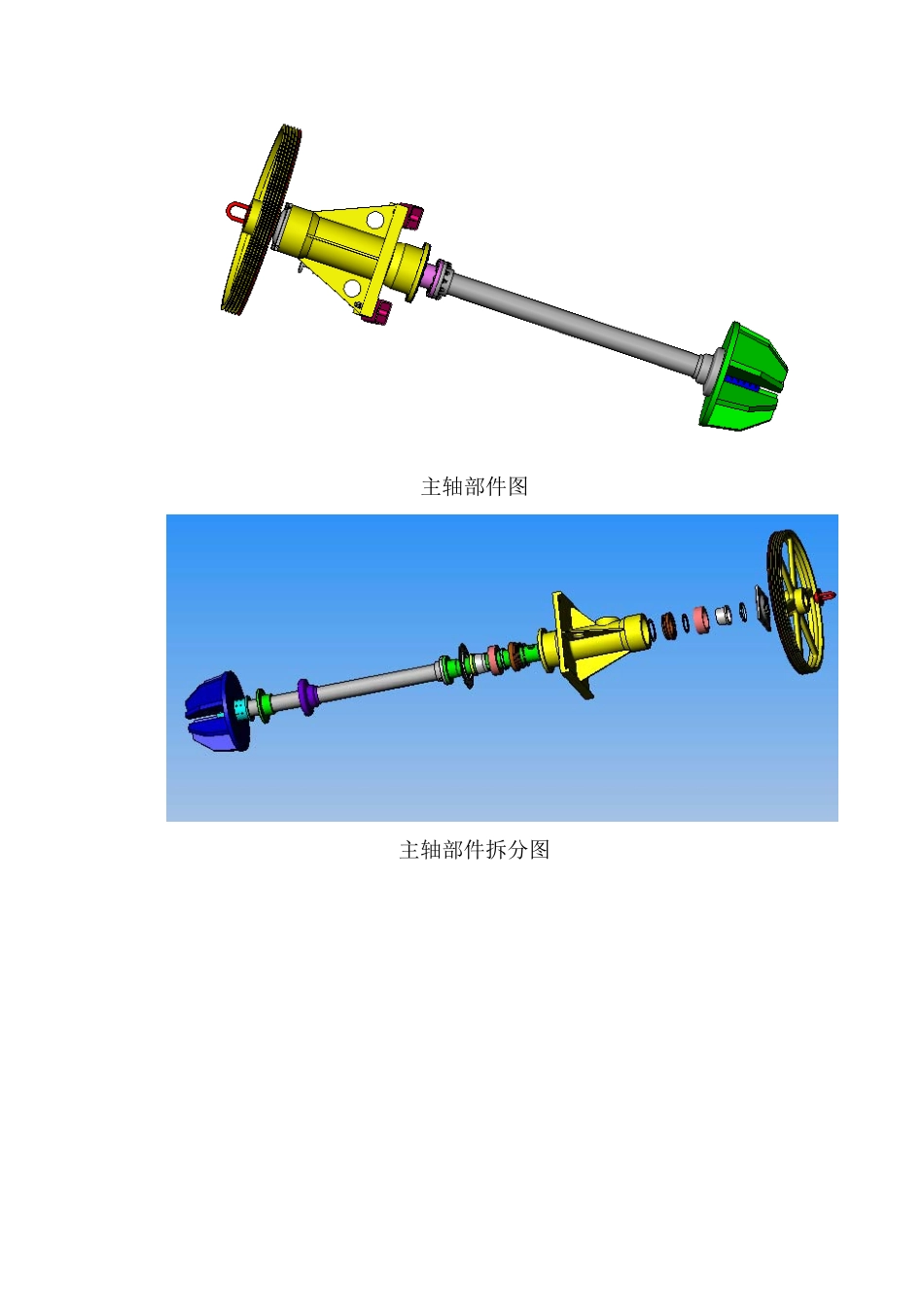

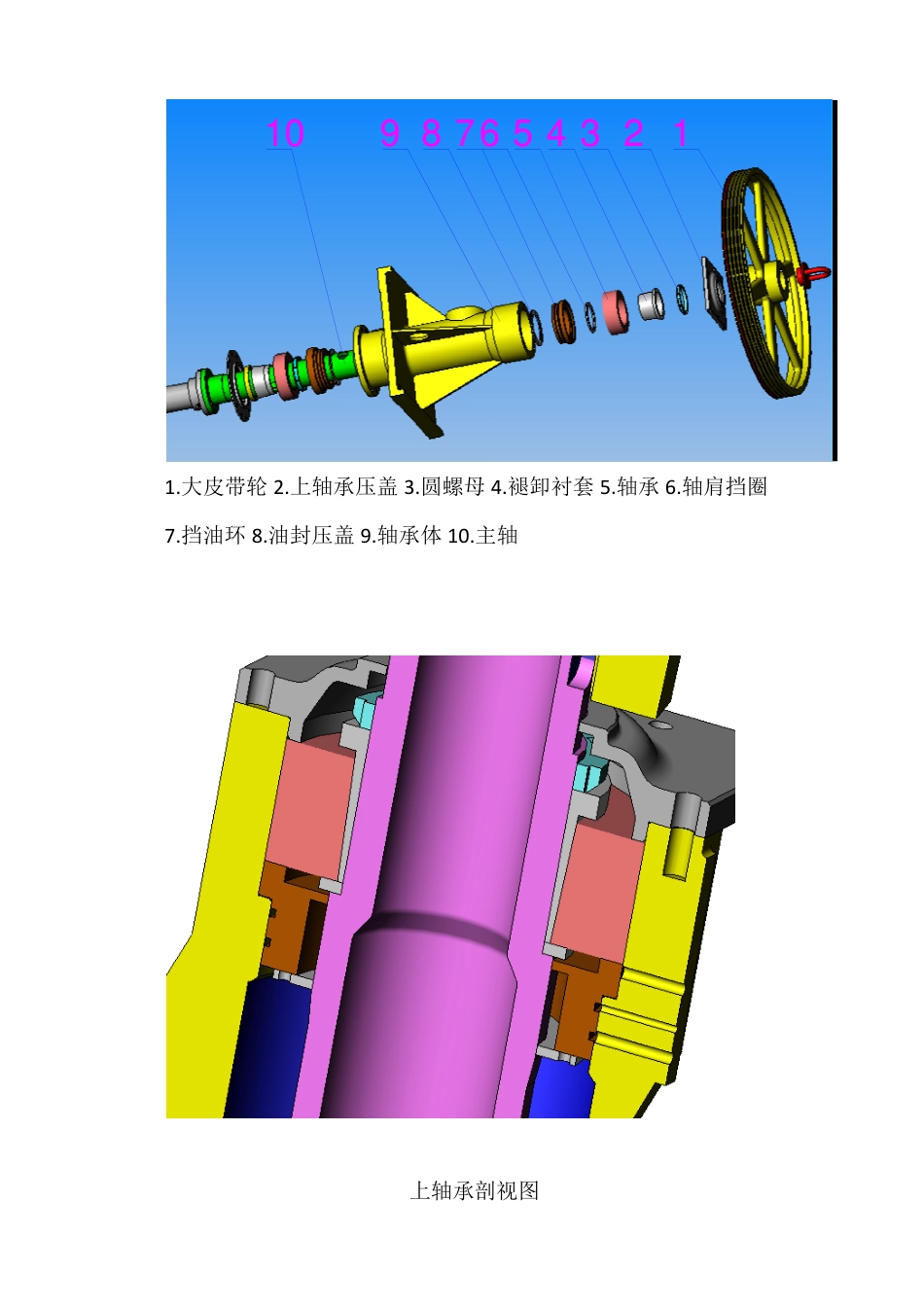

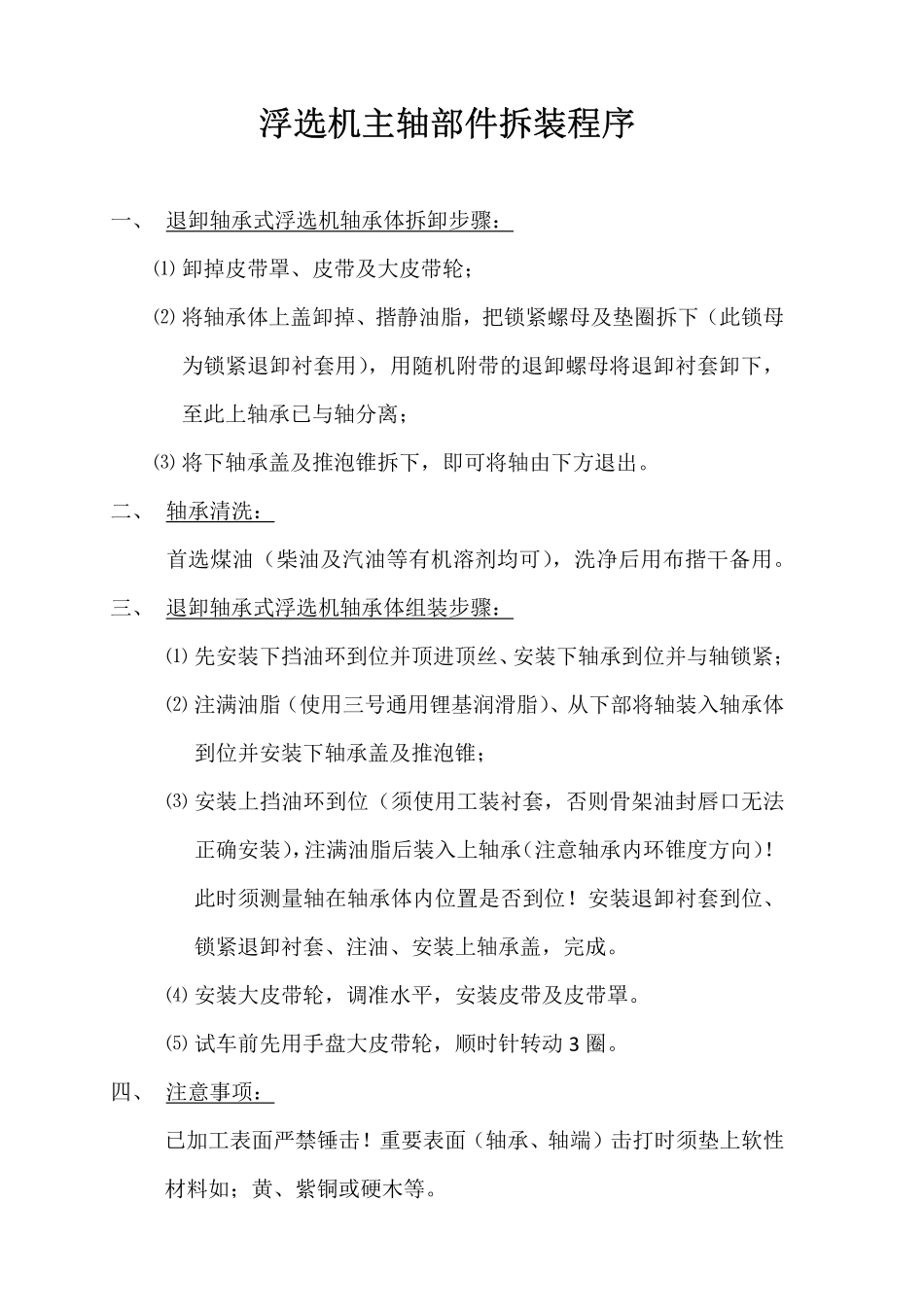

浮选机主轴部件拆装程序一、退卸轴承式浮选机轴承体拆卸步骤：⑴卸掉皮带罩、皮带及大皮带轮；⑵将轴承体上盖卸掉、揩静油脂，把锁紧螺母及垫圈拆下（此锁母为锁紧退卸衬套用），用随机附带的退卸螺母将退卸衬套卸下，至此上轴承已与轴分离；⑶将下轴承盖及推泡锥拆下，即可将轴由下方退出。二、轴承清洗：首选煤油（柴油及汽油等有机溶剂均可），洗净后用布揩干备用。三、退卸轴承式浮选机轴承体组装步骤：⑴先安装下挡油环到位并顶进顶丝、安装下轴承到位并与轴锁紧；⑵注满油脂（使用三号通用锂基润滑脂）、从下部将轴装入轴承体到位并安装下轴承盖及推泡锥；⑶安装上挡油环到位（须使用工装衬套，否则骨架油封唇口无法正确安装），注满油脂后装入上轴承（注意轴承内环锥度方向）！此时须测量轴在轴承体内位置是否到位！安装退卸衬套到位、锁紧退卸衬套、注油、安装上轴承盖，完成。⑷安装大皮带轮，调准水平，安装皮带及皮带罩。⑸试车前先用手盘大皮带轮，顺时针转动3圈。四、注意事项：已加工表面严禁锤击！重要表面（轴承、轴端）击打时须垫上软性材料如；黄、紫铜或硬木等。主轴部件图主轴部件拆分图1.大皮带轮2.上轴承压盖3.圆螺母4.褪卸衬套5.轴承6.轴肩挡圈7.挡油环8.油封压盖9.轴承体10.主轴上轴承剖视图12345678910下轴承剖视图挡油环图
