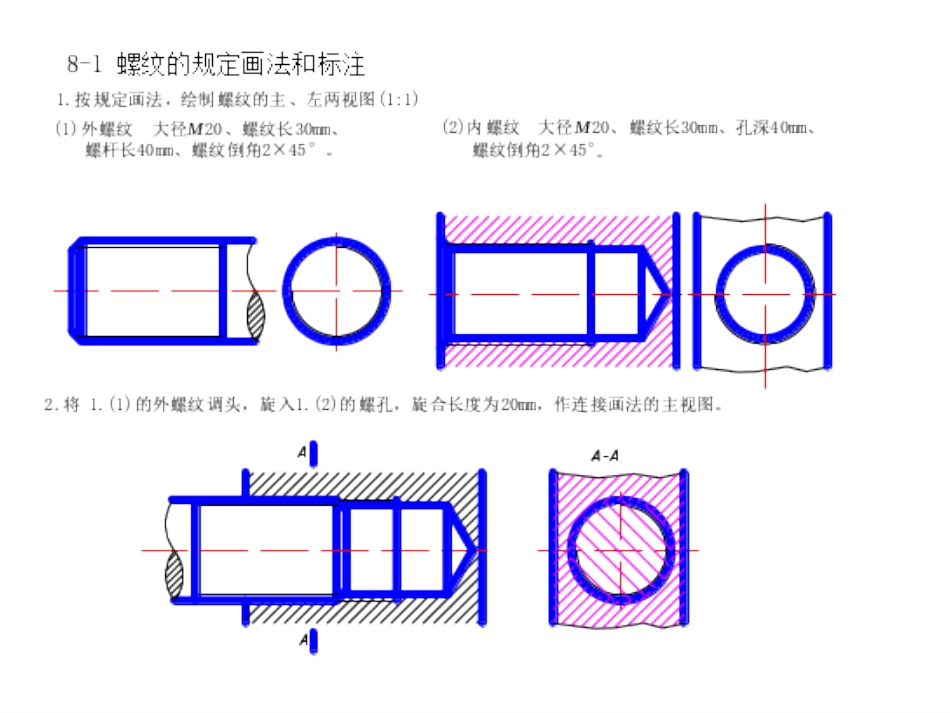

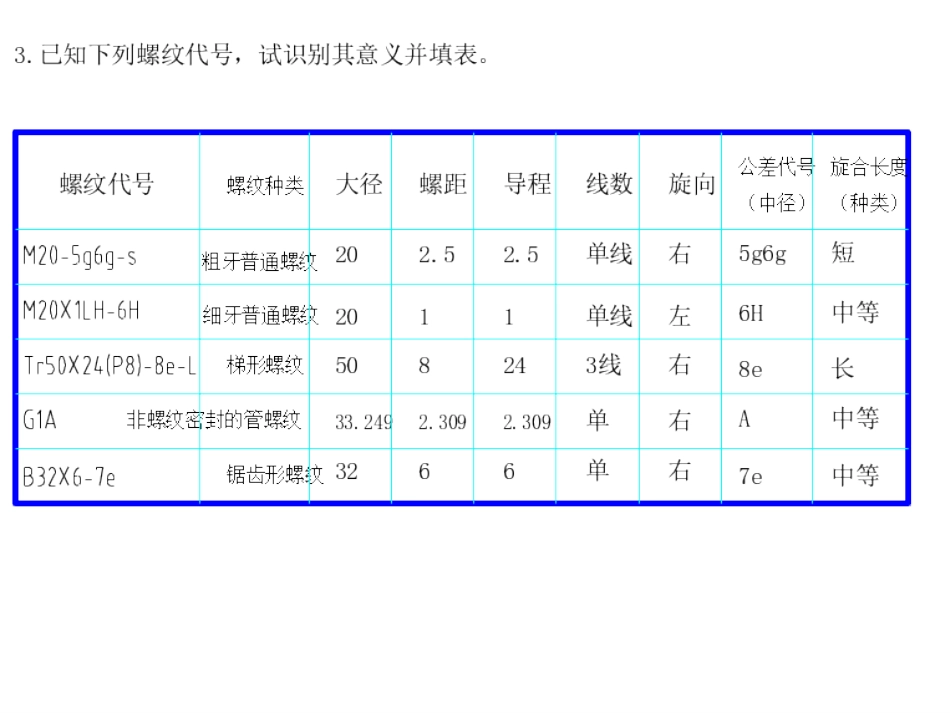

标准件及常用件（2）螺钉连接（3）双头螺柱连接1.已知双头螺柱GB/T898-1988M16×40、螺母GB/T6170-2000M16，垫圈GB/T97.1-198516，用比例画法作出连接后的主、俯视图（1:1）。2.已知螺栓GB/T5782-2000M16×80，螺母GB/T6170-2000M16，垫圈GB/T97.1-198516，用比例画法画出连接后的主、俯视图（1:1）。3.已知螺钉GB/T68-2000M8×30，用比例画法作出连接后的主、俯视图（2:1）。1.已知齿轮和轴，用A型普通平键连接，轴孔直径为40mm，键的长度为40mm。图（a）和（b)中键槽的尺寸。（1）按轴径查表确定键和键槽的尺寸，用1:2画全下列各视图和断面图，并标注出8-5键、销和齿轮（2）画出图（a）、（b）中轴与齿轮用键连接的装配图，并写出键的标记。键的标记：键12X40GB1096-20038-6齿轮、轴承和弹簧返回8-7标准件及常用件综合练习（一）返回2.判断下列各图螺纹退刀槽结构的正误（正确的画“√”错误的画“×”）。（a）（b）（c）（d）√×√×返回3.判断下列各图尺寸标注的正误（正确的画“√”错误的画“×”）。√×××（a）（b）（d）（c）返回8-8标准件及常用件综合练习（二）4.根据螺纹代号，查表并填写螺纹各要素。该螺纹为非螺纹密封的管螺纹；大径为20.955mm；小径为18.631mm；螺距为1.814mm；线数为1；旋向为左。返回根据螺纹代号，查表并填写螺纹各要素。该螺纹为梯形螺纹;公称直径为20mm;螺距为4mm;线数为2导程为8mm；旋向为左返回5.选择判断（在绘制正确的图形标号处画“√”）。√√×√（a）（b）（c）（d）返回6.选择判断（在绘制正确的图形标号处画“√”）。7.在A3图纸上，用11绘制图示联轴器的装配图（各标准件图中未画出，其参数见零件明细栏，标准件的尺寸需查表确定）。8-9标准件及常用件综合练习（三）
