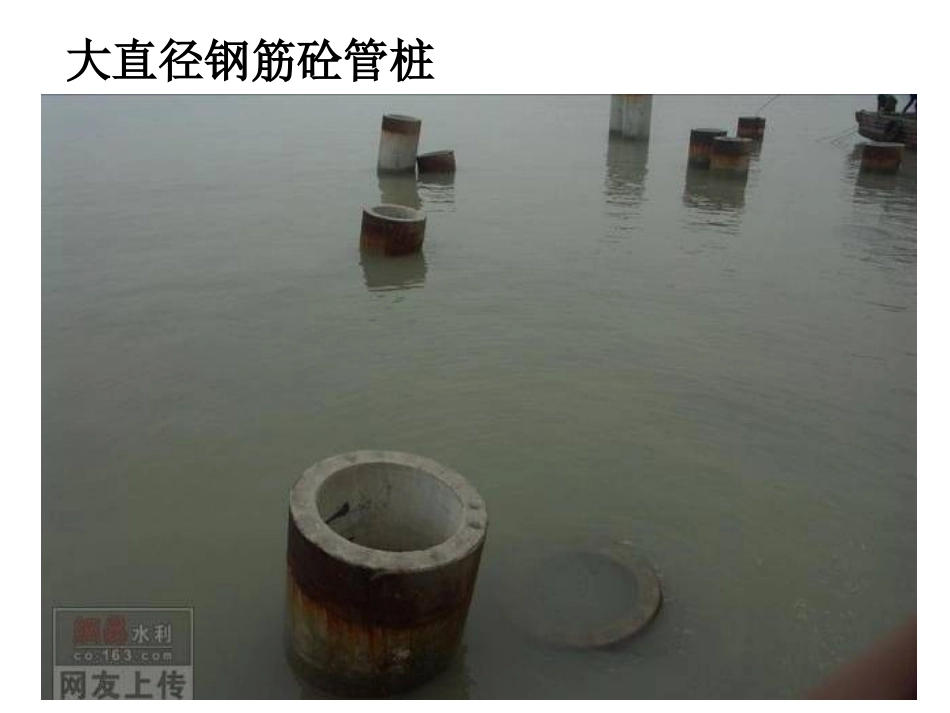

第七章高桩码头施工第一节高桩码头的基本组成(一)桩①钢筋砼桩普通钢筋砼桩;预应力(抗裂性能好)钢筋砼桩(空心或实心);大直径钢筋砼管桩(外海深水)。大直径钢筋砼管桩②钢管桩开口桩(无桩尖):容易沉桩,形成土塞后承载力足够。最终承载力比同直径的闭口桩少20%。半封闭尖桩全半封闭尖桩钢管桩螺旋焊缝③灌注桩④钢桩(二)纵梁、横梁:预应力钢筋砼矩形梁或倒T形梁(三)面板:单向板;双向板;悬臂板。(四)桩帽(五)靠船构件等。施工过程第二节预制桩的施工方法一、桩的制作(一)钢筋砼桩先张法后张法一般在专设的预制厂,非预应力桩也可现场制作(若工地离预制厂远)后张法预应力管桩,可先用离心法在工厂预制成管桩等。在工地现厂穿高强度钢丝,通过施加预应力进行拼接。(二)钢管桩一般在专门工厂生产成单节管桩,运倒工地后拼接焊接,加固桩顶及桩尖,并进行防腐蚀处理。尽量采用螺旋形焊接,分段拼接时必须在接头内侧加焊衬套,以确保接头牢固、平直、可靠。二、桩的吊运、堆存桩从制成到沉桩,中间要经过吊运和堆存。注意不要使桩产生损伤和变形。桩是对称配筋的,应使桩身产生的正负弯距相等,并且在安全范围内。两点吊:钢筋砼桩长不超过20m的一般采用两点吊。吊索垂直桩柱:M=0.2130qL2吊索不垂直桩柱:(桩不浸水)M=0.2130qL2(桩浸水)M=0.2451qL2q——桩单位长度重力KN/m《港口工程施工手册》:水平吊运:M=0.0215aqL2(存疑?),a=1.3吊立:M=0.0250aqL2,a=1.1a—动力系数(A型桩,即等断面桩)(一)吊运四点吊:(20m以上用三点或四点吊)吊索垂直桩柱:M=0.0774qL2吊索不垂直桩柱:L<=30m,M=0.1598qL230m=
