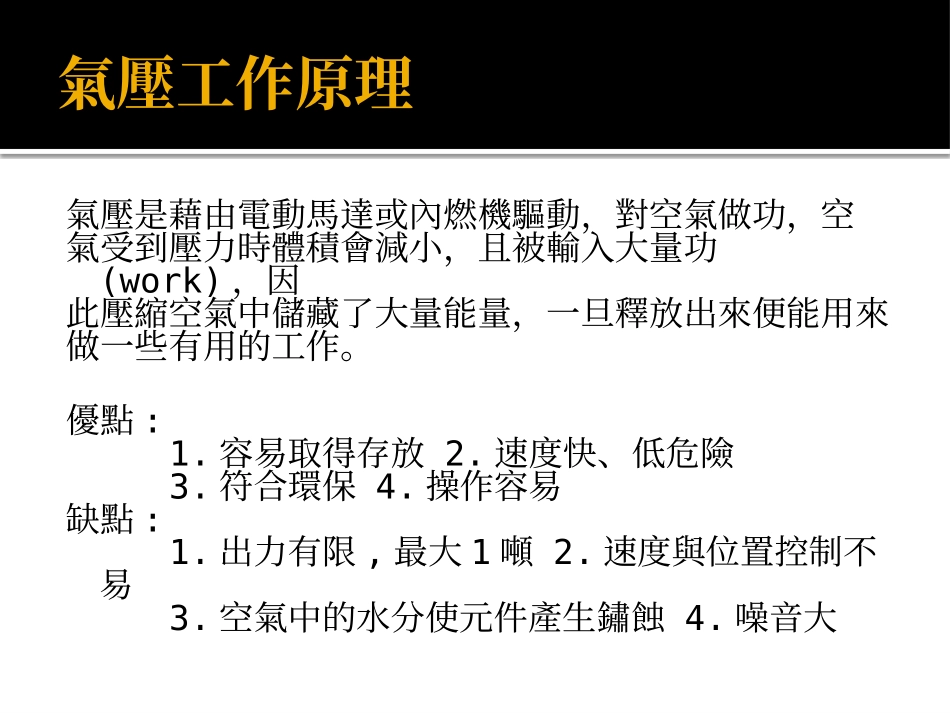

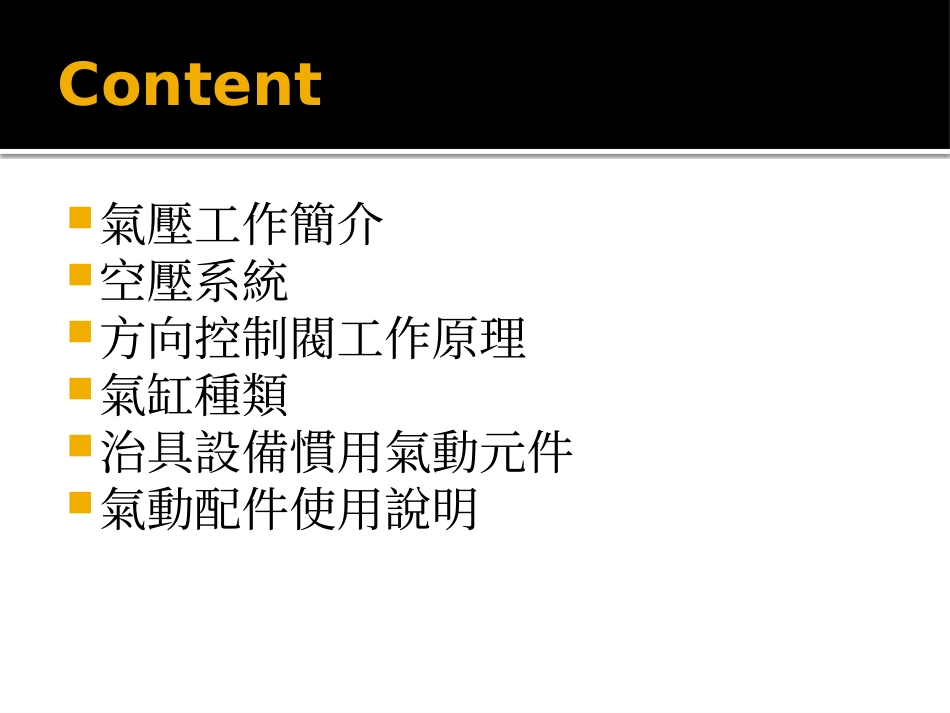

氣壓工作原理各式氣壓缸簡介Benson2012/09/26Content氣壓工作簡介空壓系統方向控制閥工作原理氣缸種類治具設備慣用氣動元件氣動配件使用說明氣壓工作原理氣壓是藉由電動馬達或內燃機驅動，對空氣做功，空氣受到壓力時體積會減小，且被輸入大量功(work)，因此壓縮空氣中儲藏了大量能量，一旦釋放出來便能用來做一些有用的工作。優點:1.容易取得存放2.速度快、低危險3.符合環保4.操作容易缺點:1.出力有限,最大1噸2.速度與位置控制不易3.空氣中的水分使元件產生鏽蝕4.噪音大空壓系統工廠端廠務責任設備治具元件主要元件次要元件方向控制閥方向控制閥簡單的意思就是Switch,source只有一個,output可以一個以上作動的差別是指驅動Switch的方式不同慣用AC/DC方向控制閥-口/位置•“”“”方向控制閥經常以口與位置來稱呼。•“”進出閥體通路稱為口，一般方向控制閥的開口數有二口至六口•“”變換閥體各口之間通路的狀態稱為位置。EX:二口二位實體圖示意圖常閉式常開式方向控制閥-接口命名A,B,C–輸出口,接氣缸本體P–壓力源接口,接外部氣源R,S,T–排氣接口,接消音器在換向閥符號上有標示英文字母,表『正常位置』※這對設計上是很重要的※EX:?口?位常用方向控制閥-電磁閥二口二位:單邊線圈+彈簧三口二位:單邊線圈+彈簧-常用(單動缸)四口二位:單邊線圈+彈簧/雙邊線圈-常用(單雙動缸)五口二位:單邊線圈+彈簧/雙邊線圈-常用(雙動缸)四口三位:雙邊線圈五口三位:雙邊線圈操作方式利用交流或直流電力,使電磁線圈反覆激磁,達到控制氣流開關電磁閥-四口二位/五口二位四口二位五口二位氣缸種類直線動作筆型氣缸、單軸缸、雙軸缸、無桿缸、滑座缸、導桿缸旋轉動作迴轉缸、旋轉夾持缸夾爪動作選用條件•穩定性•速度性•荷重性•行程•功能性治具設備慣用氣動元件EX1-1.導桿缸-短行程、穩定荷重需求2.不鏽鋼管氣缸-長行程、防形變3.外加滑軌滑塊輔助直線動作導桿缸不鏽鋼管氣缸滑軌滑塊治具設備慣用氣動元件微筆型缸滑座缸迴轉缸氣動配件使用說明消音器-裝在排氣孔,降低噪音感應器-裝在汽缸前後位置,回報動作到位浮動接頭-避免長行程動作偏心緩衝器-減少工件接觸面的撞擊過濾器-降低流動氣體中的含水量業界慣用廠商•SMC-日本(http://www.smc.com.tw/)•Maidman(金器)-台灣(http://www.mindman.com.tw)-常用•Chelic(氣立可)-台灣(http://www.chelic.com)-常用
