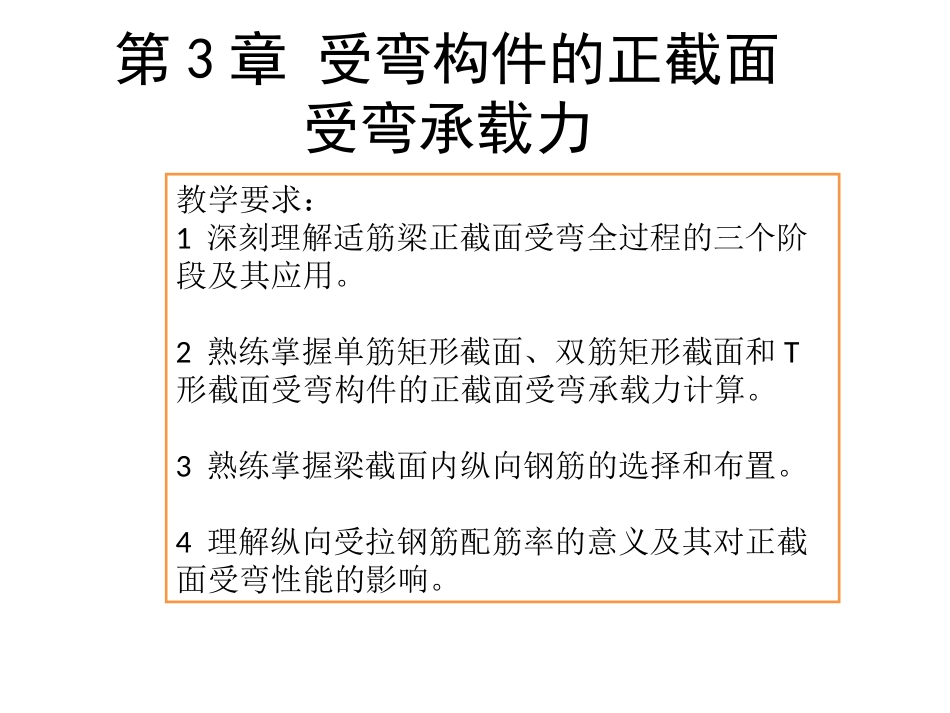

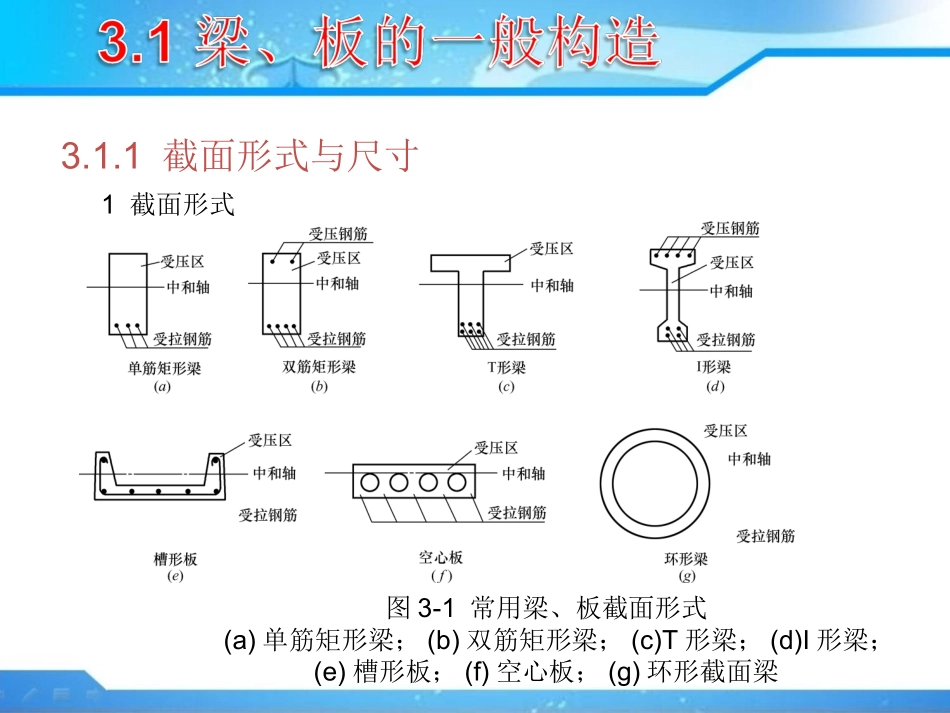

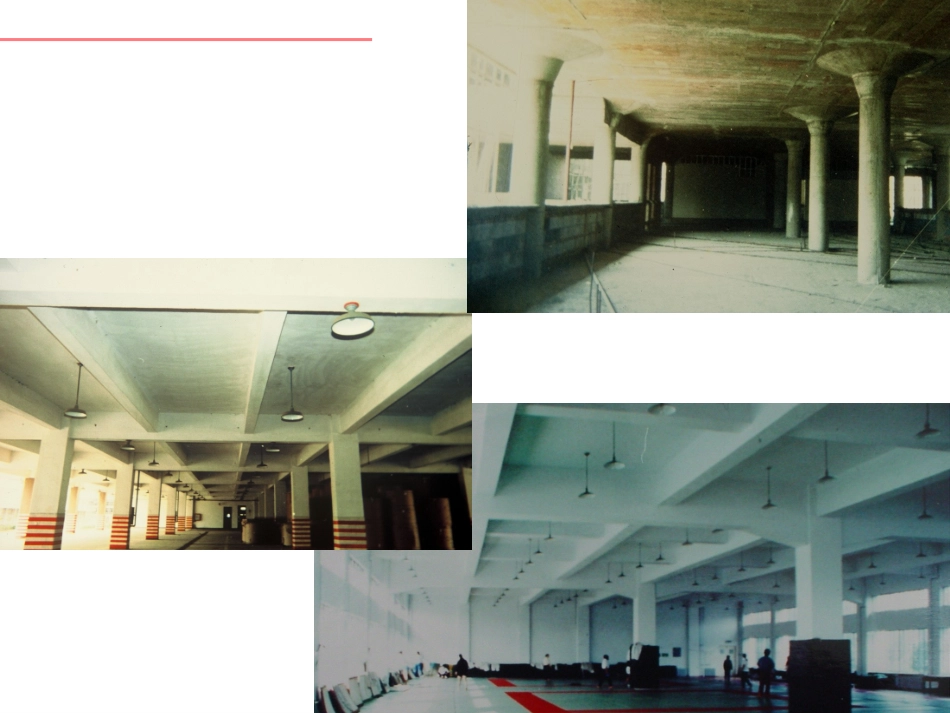

第3章受弯构件的正截面受弯承载力教学要求：1深刻理解适筋梁正截面受弯全过程的三个阶段及其应用。2熟练掌握单筋矩形截面、双筋矩形截面和T形截面受弯构件的正截面受弯承载力计算。3熟练掌握梁截面内纵向钢筋的选择和布置。4理解纵向受拉钢筋配筋率的意义及其对正截面受弯性能的影响。图3-1常用梁、板截面形式(a)单筋矩形梁；(b)双筋矩形梁；(c)T形梁；(d)I形梁；(e)槽形板；(f)空心板；(g)环形截面梁3.1.1截面形式与尺寸1截面形式2梁、板的截面尺寸现浇梁、板的截面尺寸宜按下述采用：（1）矩形截面梁的高宽比h/b一般取2.0～3.5；T形截面梁的h/b一般取2.5～4.0（此处b为梁肋宽）。矩形截面的宽度或T形截面的肋宽b一般取为100mm、120mm、150mm、(180mm)、200mm、（220mm）、250mm和300mm，300mm以上的级差为50mm；括号中的数值仅用于木模。（2）采用梁高h=250mm、300mm、350mm、750mm、800mm、900mm、1000mm等尺寸。800mm以下的级差为50mm，以上的为100mm。（3）现浇板的宽度一般较大，设计时可取单位宽度（b=1000mm）进行计算。hhbbhhwideandshallowwideandshallownarrowanddeepnarrowanddeepbb3.1.2材料选择与一般构造1混凝土强度等级现浇钢筋混凝土梁、板常用的混凝土强度等级是C25、C30，一般不超过C40。2钢筋强度等级及常用直径(1)梁的钢筋强度等级和常用直径1)梁内纵向受力钢筋。梁中纵向受力钢筋宜采用HRB400级和HRB500级，常用直径为12mm、14mm、16mm、18mm、20mm、22mm和25mm。纵向受力钢筋的直径，当梁高大于等于300mm时，不应小于10mm；当梁高小于300mm时，不应小于8mm。图3-2梁截面内纵向钢筋布置及截面有效高度h02）梁的箍筋宜采用HPB400级、HRB335级，少量用HPB300级钢筋，常用直径是6mm、8mm和10mm。h0a≥30mm1.5dc≥cmind≥cmin1.5d≥cmin1.5dc≥cmindc≥cmind梁的构造要求：◆在梁的配筋密集区域宜采用并筋（钢筋束）的配筋形式◆当采用并筋（钢筋束）的形式配筋时，直径28mm及以下并筋的数量不应超过3根。直径32mm并筋数量宜为2根。◆并筋可视为计算截面积相等的单根等效钢筋，等直径二并筋公称直径为1.41d；三并筋为1.73d。等效钢筋公称直径的概念可用于钢筋间距、保护层厚度、裂缝宽度验算、钢筋锚固长度、搭接接头面积百分率及搭接长度等的计算中。。第四章受弯构件（2）板的钢筋强度等级及常用直径板内钢筋一般有受拉钢筋与分布钢筋两种。1）板的受力钢筋板的受拉钢筋常用HRB400级和HRB500级钢筋，常用直径是6mm、8mm、10mm和12mm。为了防止施工时钢筋被踩下，现浇板的板面钢筋直径不宜小于8mm。2）板的分布钢筋除沿受力方向布置受拉钢筋外，还应在受拉钢筋的内侧布置与其垂直的分布钢筋。分布钢筋宜采用HRB400级和HRB335级钢筋，常用直径是6mm和8mm。图3-3板的配筋（3）纵向受拉钢筋的配筋率0(%)sAbh纵向受拉钢筋的配筋率ρ在一定程度上标志了正截面上纵向受拉钢筋与混凝土之间的面积比率，它是对梁的受力性能有很大影响的一个重要指标。混凝土保护层ConcreteCovering3、混凝土保护层厚度ClearhorizontalClearhorizontalspacingbetweenspacingbetweenparalleltensionbarsparalleltensionbars从最外层钢筋的外表面到截面边缘的垂直距离，称为混凝土保护层厚度，用c表示，最外层钢筋包括箍筋、构造筋、分布筋等。3混凝土保护层厚度混凝土保护层有三个作用：1)防止纵向钢筋锈蚀；2)在火灾等情况下，使钢筋的温度上升缓慢；3)使纵向钢筋与混凝土有较好的粘结。梁、板、柱的混凝土保护层厚度与环境类别和混凝土强度等级有关，设计使用年限为50年的混凝土结构，其混凝土保护层最小厚度，见附表4-3。此外，纵向受力钢筋的混凝土保护层最小厚度尚不应小于钢筋的公称直径。混凝土结构的环境类别，见表1-1。简支梁三等分加载示意图3.2受弯构件正截面的受弯性能dxmmnnozyoddxmmnnFFydddyyEEyMM中性轴yzdAAydAEAdANFAdAzyMAdAyzM0AzydAE0AdAyE2ZEIZZEIM1zzIyMRadiusofcurvatureIZ:momentofinertiaIZ:IaroundZaxiszzIyMIZ:momentofinertiadxmmnnozyoMM中性...
