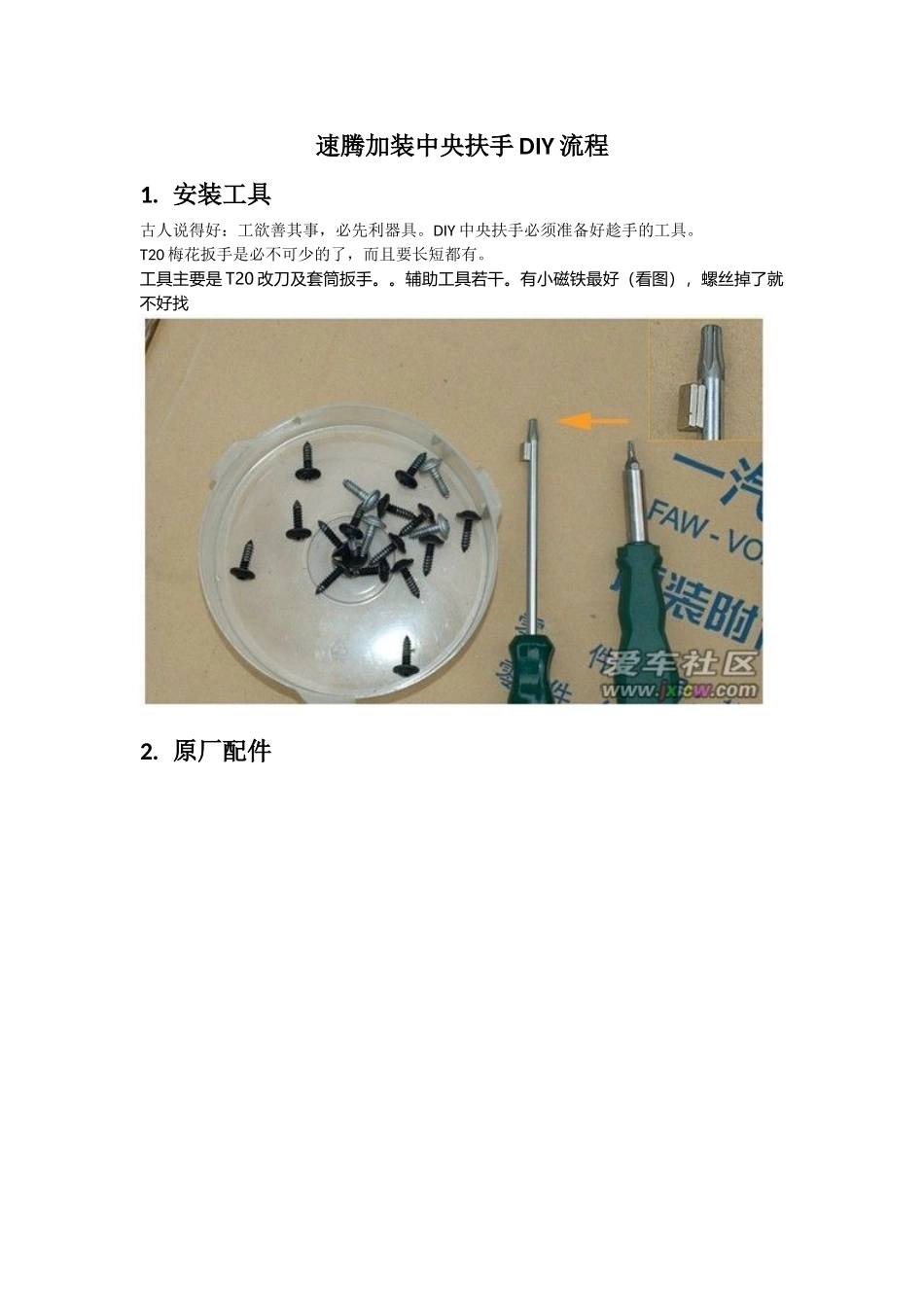

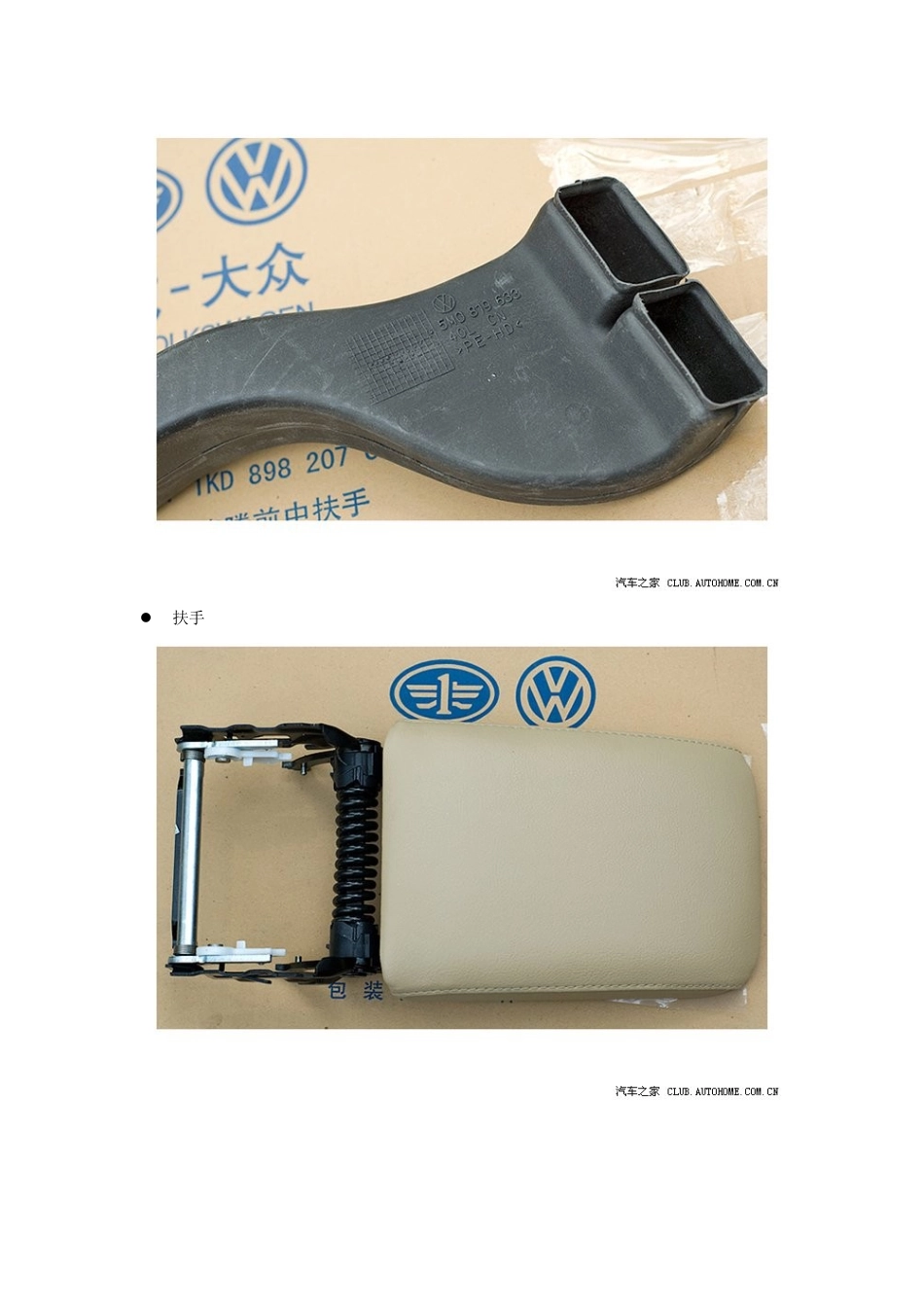

速腾加装中央扶手DIY流程1.安装工具古人说得好:工欲善其事,必先利器具。DIY中央扶手必须准备好趁手的工具。T20梅花扳手是必不可少的了,而且要长短都有。工具主要是T20改刀及套筒扳手。。辅助工具若干。有小磁铁最好(看图),螺丝掉了就不好找2.原厂配件空调软管扶手后出风口后杯架,中国制造扶手箱骨架。德国制造壳体制冷箱开关3.原始形态忆往昔,再看一眼速腾减配后的样子吧。可恶的奸商!4.开始改造第一步:用软布包上改刀从箭头的方向把排档盖翘起,注意力度,有点紧,翘深点,不然容易翘坏。先翘开一边,另一边就好办了,翘起后就可以将整个排档盖翻起来。木头做的锥子,不容弄花面板。有塑料制专用工具替代撬开后就可以将整个排档罩翻起来。可以看到该处有两颗T20螺丝,将其取出打开点烟器盒子可以看到ESP插座,把图中按钮往下拉即可拔出插头撤出该面板的难点在这里,以前没人提过,ESP连接线被一个塑料膨胀螺丝固定在面板的下方,可能是怕线松动后靠近点烟器过热。必须用尖嘴钳夹住膨胀螺丝才能退出来。面板缝隙有点小,操作起来有点难。第二步:卸掉储物盒将前杯架以及后杯架的胶垫取出后可以看见4颗T20螺丝,拧出即可顺便把前杯架的螺丝也卸掉第三步:卸掉前排杯架及左右护板驾驶座油门踏板旁边,以及副驾驶对应位置,各有两颗T20螺丝,取出左右两边的饰条需用力下拉,是用金属弹片固定,左右各3个将此处用专用工具撬起,里面的卡子比较容易断露出黑色骨架,内有12颗T20螺丝,分布位置如图,取出左右两侧的螺丝位置一致的第一组螺丝位置不是很好,斜向上,左右各一对螺丝很容易掉,最好垫一块报纸或者毛巾拆卸细节取出所有螺丝后即可把这部分完全提起,如果需要安装百叶杯架,则需更换老杯架,一个螺丝即可还有一颗螺丝第三步:安装中央扶手红圈分别是同一根管子的两头,这是扶手箱下的空调管,先把空调管取下来,比较容易,一看就会。准备安装扶手骨架(黑色部分)把点烟器下部的空调管塞子拔出,接上空调管把手杀拉到最高,最好,拉不动为止,拉不断的。然后将黑色骨架倒扣进手杀里,逐渐就可以放平点烟器下面的空调封口塞子,抠下来安装后排空调软管把红圈中的螺丝先上起,但不要上紧了,等下还要移动黑色骨架。将刚刚拆下来的空调管安装上,安装时要适当的抬起黑色骨架,这样才能同前面的空调管接上。装好后可打开空调看试试出风情况,没问题就将红圈中的螺丝紧固了,再将该空调管压下卡紧。注意箭头指向的地方缝隙。将红色出的三颗螺丝上紧。外壳比较好上,套上就可以了,箭头的位置是插进黑色骨架的扶手盖立起来插下去就可以了,插到位会有响声。一看就明白。后面的出风口及杯架都很好安装,先出风口压上去就卡上了。让后将整个杯架放进去,然后放倒杯架就可以上里面的两颗螺丝了。
