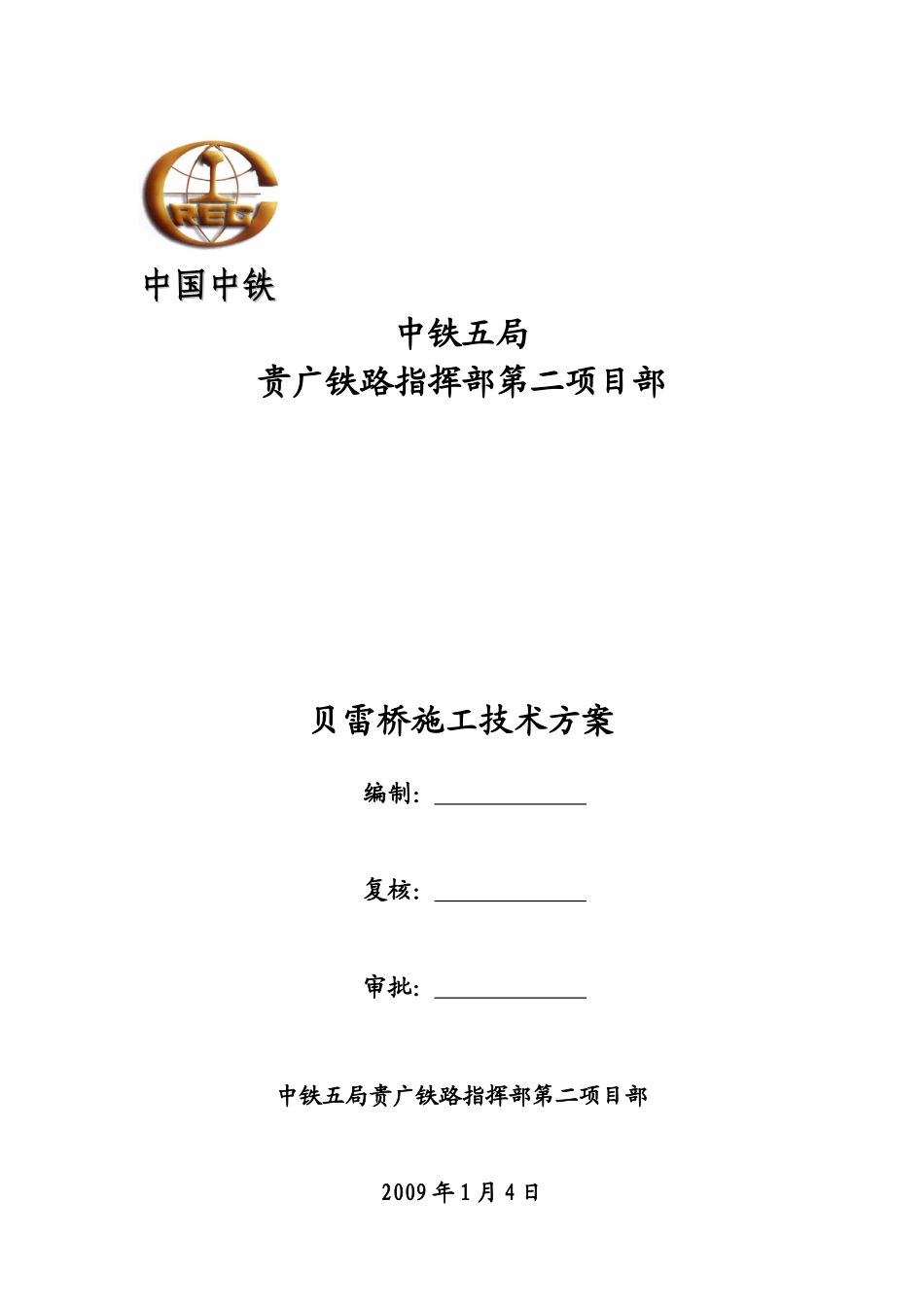

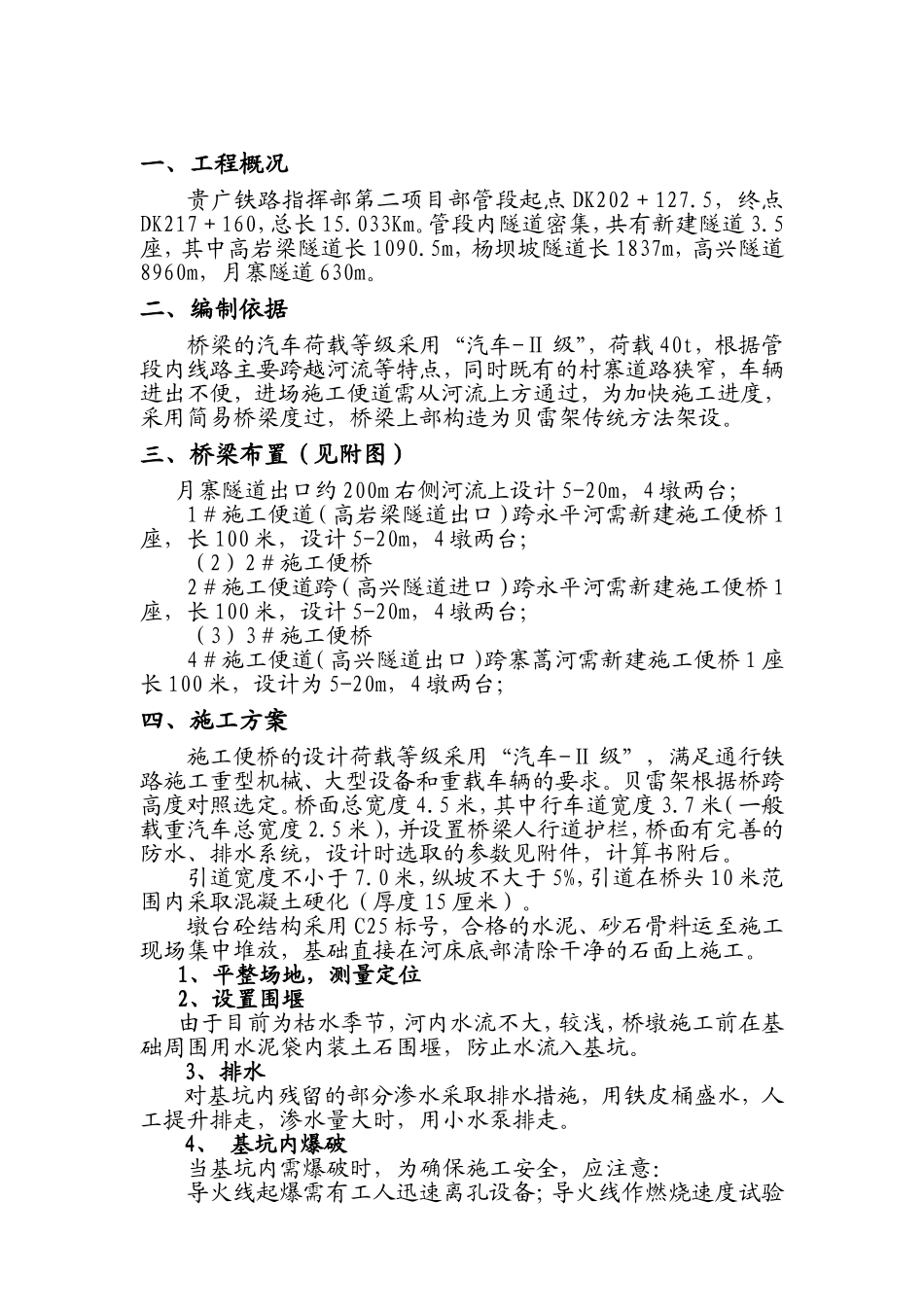

中国中铁中国中铁中铁五局贵广铁路指挥部第二项目部贝雷桥施工技术方案编制：复核：审批：中铁五局贵广铁路指挥部第二项目部2009年1月4日一、工程概况贵广铁路指挥部第二项目部管段起点DK202＋127.5，终点DK217＋160，总长15.033Km。管段内隧道密集，共有新建隧道3.5座，其中高岩梁隧道长1090.5m，杨坝坡隧道长1837m，高兴隧道8960m，月寨隧道630m。二、编制依据桥梁的汽车荷载等级采用“汽车-Ⅱ级”，荷载40t，根据管段内线路主要跨越河流等特点，同时既有的村寨道路狭窄，车辆进出不便，进场施工便道需从河流上方通过，为加快施工进度，采用简易桥梁度过，桥梁上部构造为贝雷架传统方法架设。三、桥梁布置（见附图）月寨隧道出口约200m右侧河流上设计5-20m，4墩两台；1＃施工便道（高岩梁隧道出口）跨永平河需新建施工便桥1座，长100米，设计5-20m，4墩两台；（2）2＃施工便桥2＃施工便道跨（高兴隧道进口）跨永平河需新建施工便桥1座，长100米，设计5-20m，4墩两台；（3）3＃施工便桥4＃施工便道（高兴隧道出口）跨寨蒿河需新建施工便桥1座长100米，设计为5-20m，4墩两台；四、施工方案施工便桥的设计荷载等级采用“汽车-Ⅱ级”，满足通行铁路施工重型机械、大型设备和重载车辆的要求。贝雷架根据桥跨高度对照选定。桥面总宽度4.5米，其中行车道宽度3.7米（一般载重汽车总宽度2.5米），并设置桥梁人行道护栏，桥面有完善的防水、排水系统，设计时选取的参数见附件，计算书附后。引道宽度不小于7.0米，纵坡不大于5%，引道在桥头10米范围内采取混凝土硬化（厚度15厘米）。墩台砼结构采用C25标号，合格的水泥、砂石骨料运至施工现场集中堆放，基础直接在河床底部清除干净的石面上施工。1、平整场地，测量定位2、设置围堰由于目前为枯水季节，河内水流不大，较浅，桥墩施工前在基础周围用水泥袋内装土石围堰，防止水流入基坑。3、排水对基坑内残留的部分渗水采取排水措施，用铁皮桶盛水，人工提升排走，渗水量大时，用小水泵排走。4、基坑内爆破当基坑内需爆破时，为确保施工安全，应注意：导火线起爆需有工人迅速离孔设备；导火线作燃烧速度试验确定导火线所需长度。严格控制药量，以松动为主。有水眼孔要用防水炸药，避免瞎炮。5、基坑成型检查处理基坑达到设计标高后，进行基础面处理。做到平整，无松碴、污泥及沉碴等软层。6、砼墩台身灌注砼由砼搅拌机拌制，采用串筒连接，整体浇筑，插入式振捣器捣固混凝土。7、贝雷梁的施工1）、纵、端横梁主梁采用3组标准的双排单层上、下加强型贝雷桁架作为主要承载构件，线路采用平坡设计，受纵梁结构尺寸的影响及卸架的需要，在贝雷梁和大方木之间对称加设木楔垫每组贝雷主梁采用2排标准桁架片拼装，布置间距为45cm，用标准的45*118cm支撑架交错联结；每组贝雷架主梁跨节间用一标准支撑架连接一道，贝雷主梁跨节间竖向也用一个标准支撑架连接。组与组之间用支撑架作横联，普通钢管和型钢将3组贝雷架主梁联结成整体，每3m一道，交错施作。每组贝雷架主梁的端部支撑，应装端竖杆或阴阳端柱，无阴阳端柱时，采用竖杆加强，加强的竖杆应采取磨光顶紧的方法与上下弦杆顶紧，不得用焊接；连续梁桥的中间支点，由于没有端柱，采用2根1.7m长的20工字钢联结在一起对下弦杆整体加强，防止支点反力集中破坏下弦杆。用普通钢管和木板在贝雷架两边设置工作平台和防护栏杆，挂安全网，并兜底。2）贝雷架主梁施工结合现场实际情况，纵梁的拼装采用单组单跨整体吊装法施工，先在地面上进行整体拼装，检查合格后，用25T的汽车吊将单组单跨梁整体吊装，吊点距梁端3m。为保证施工的安全，在各跨中施工搭设钢管支架给予临时支撑，两组纵梁拼装成一体后拆除支架。贝雷地面整体拼装时，先将下加强弦杆与支撑架拼好，再与桁架相拼装，最后将两桁架阴阳头连接，桁架平面上用并排交错的支撑架连接，竖向于桁架接头处用并排交错的支撑架连接；安装次格桁架，并在第一格桁架的横梁上装斜撑(剪刀撑)，拧紧横梁夹具；依次进行拼装。每节桁架可以用下面的方法进行安装：将拟安装的桁架抬上，放在已装好桁架后面，并与其成一直线，两人用木棍穿过节点板将桁架前端抬起，...
