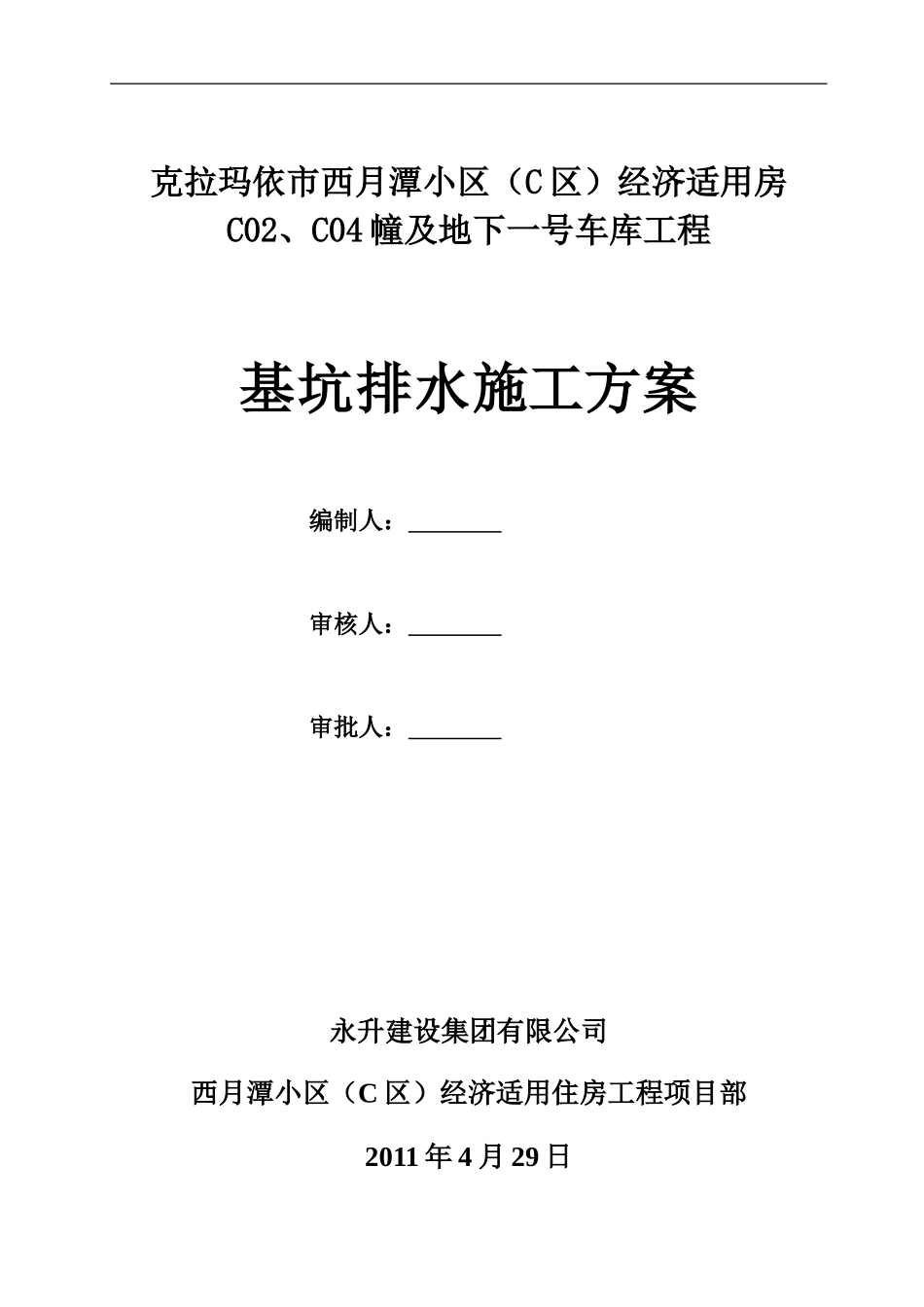

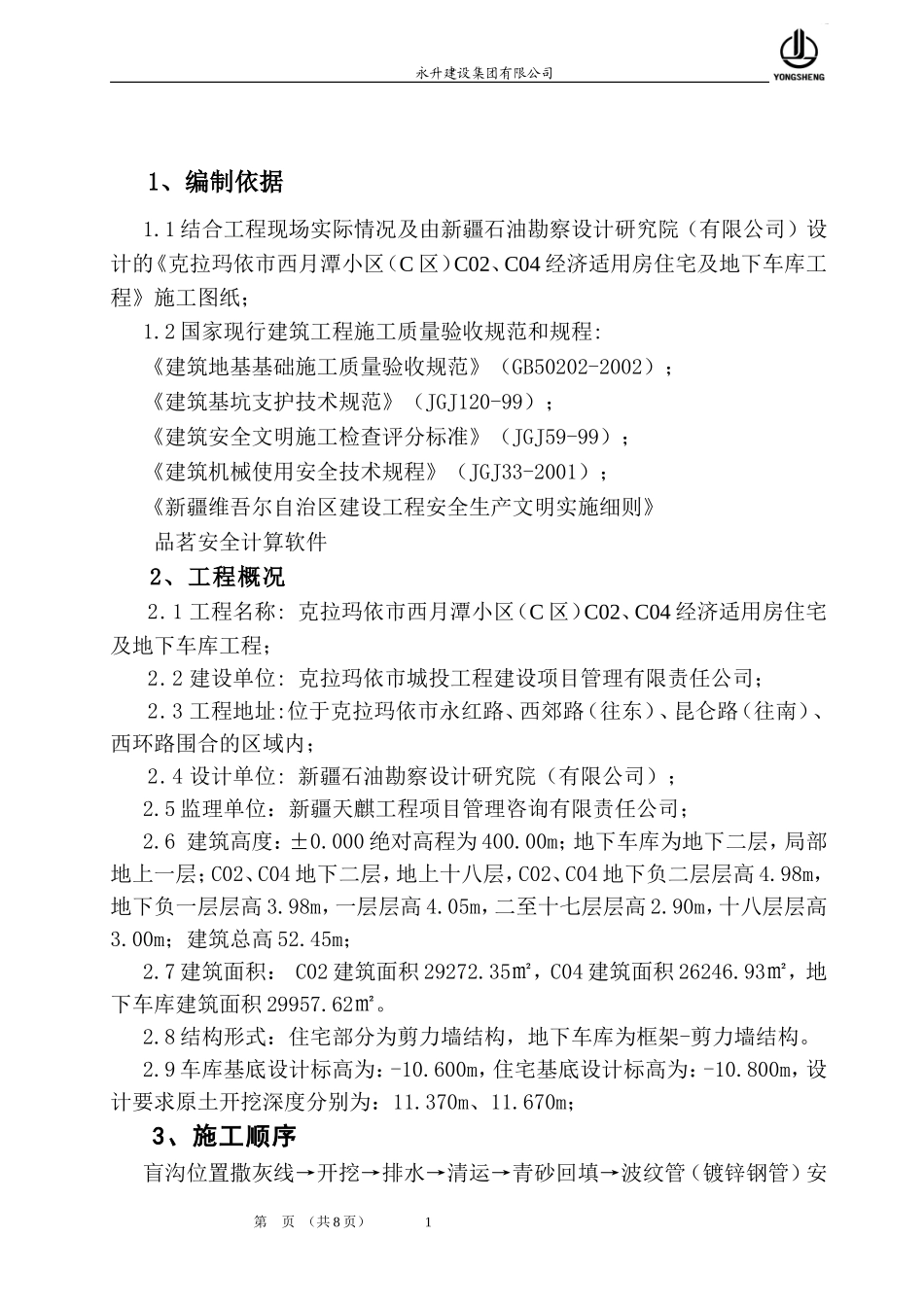

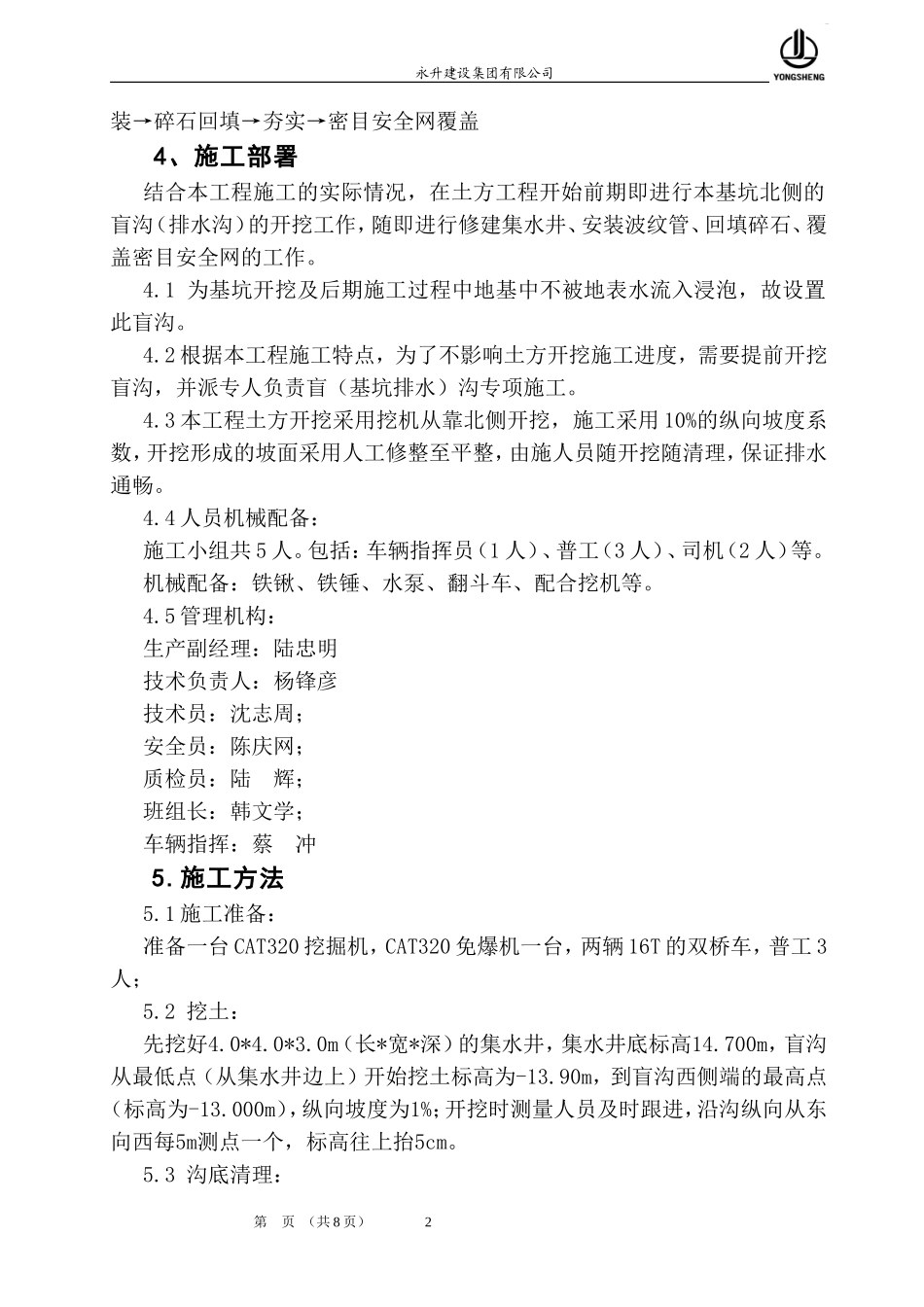

克拉玛依市西月潭小区（C区）经济适用房C02、C04幢及地下一号车库工程基坑排水施工方案编制人：审核人：审批人：永升建设集团有限公司西月潭小区（C区）经济适用住房工程项目部2011年4月29日永升建设集团有限公司1、编制依据1.1结合工程现场实际情况及由新疆石油勘察设计研究院（有限公司）设计的《克拉玛依市西月潭小区（C区）C02、C04经济适用房住宅及地下车库工程》施工图纸；1.2国家现行建筑工程施工质量验收规范和规程:《建筑地基基础施工质量验收规范》（GB50202-2002）；《建筑基坑支护技术规范》（JGJ120-99）；《建筑安全文明施工检查评分标准》（JGJ59-99）；《建筑机械使用安全技术规程》（JGJ33-2001）；《新疆维吾尔自治区建设工程安全生产文明实施细则》品茗安全计算软件2、工程概况2.1工程名称:克拉玛依市西月潭小区（C区）C02、C04经济适用房住宅及地下车库工程；2.2建设单位:克拉玛依市城投工程建设项目管理有限责任公司；2.3工程地址:位于克拉玛依市永红路、西郊路（往东）、昆仑路（往南）、西环路围合的区域内；2.4设计单位:新疆石油勘察设计研究院（有限公司）；2.5监理单位：新疆天麒工程项目管理咨询有限责任公司；2.6建筑高度：±0.000绝对高程为400.00m；地下车库为地下二层，局部地上一层；C02、C04地下二层，地上十八层，C02、C04地下负二层层高4.98m，地下负一层层高3.98m，一层层高4.05m，二至十七层层高2.90m，十八层层高3.00m；建筑总高52.45m；2.7建筑面积：C02建筑面积29272.35㎡，C04建筑面积26246.93㎡，地下车库建筑面积29957.62㎡。2.8结构形式：住宅部分为剪力墙结构，地下车库为框架-剪力墙结构。2.9车库基底设计标高为：-10.600m，住宅基底设计标高为：-10.800m，设计要求原土开挖深度分别为：11.370m、11.670m；3、施工顺序盲沟位置撒灰线→开挖→排水→清运→青砂回填→波纹管（镀锌钢管）安第页（共8页）1永升建设集团有限公司装→碎石回填→夯实→密目安全网覆盖4、施工部署结合本工程施工的实际情况，在土方工程开始前期即进行本基坑北侧的盲沟（排水沟）的开挖工作，随即进行修建集水井、安装波纹管、回填碎石、覆盖密目安全网的工作。4.1为基坑开挖及后期施工过程中地基中不被地表水流入浸泡，故设置此盲沟。4.2根据本工程施工特点，为了不影响土方开挖施工进度，需要提前开挖盲沟，并派专人负责盲（基坑排水）沟专项施工。4.3本工程土方开挖采用挖机从靠北侧开挖，施工采用10%的纵向坡度系数，开挖形成的坡面采用人工修整至平整，由施人员随开挖随清理，保证排水通畅。4.4人员机械配备：施工小组共5人。包括：车辆指挥员（1人）、普工（3人）、司机（2人）等。机械配备：铁锹、铁锤、水泵、翻斗车、配合挖机等。4.5管理机构：生产副经理：陆忠明技术负责人：杨锋彦技术员：沈志周；安全员：陈庆网；质检员：陆辉；班组长：韩文学；车辆指挥：蔡冲5.施工方法5.1施工准备：准备一台CAT320挖掘机，CAT320免爆机一台，两辆16T的双桥车，普工3人；5.2挖土：先挖好4.0*4.0*3.0m（长*宽*深）的集水井，集水井底标高14.700m，盲沟从最低点（从集水井边上）开始挖土标高为-13.90m，到盲沟西侧端的最高点（标高为-13.000m），纵向坡度为1%；开挖时测量人员及时跟进，沿沟纵向从东向西每5m测点一个，标高往上抬5cm。5.3沟底清理：第页（共8页）2永升建设集团有限公司用平锹将沟底铲平，大块泥岩、基岩清理干净；5.4沟底铺青砂：按照1%的坡度要求，进行测量找坡，青砂铺设厚度最薄处为10cm，挖沟时基岩超挖部位保证坡度垫填到位；5.5波纹管（镀锌管）安装：用抹布擦干净波纹管承接口，然后套上胶圈，再在第二根承接端垫上木板分多次轻敲让承口端插入第一根承接端，在DN200的双壁波纹管（管壁一周钻孔孔径不得小于2cm）孔距10cm；塔吊位置用规格为159*6.0mm长度10m镀锌管代替波纹管，并用规格8mm的钻头钻眼，间距100mm，管纵向安装位置为塔吊基础中心线居中安装，每边5m。5.6碎石回填：人工用干净的规格为60-80mm碎石回填厚度50cm，往上为20-40mm碎石回填第一次回填至-11.700m标高；第二次回填至滤水层（-8.700m）顺基坑边坡宽度2m。5.7密目网...
