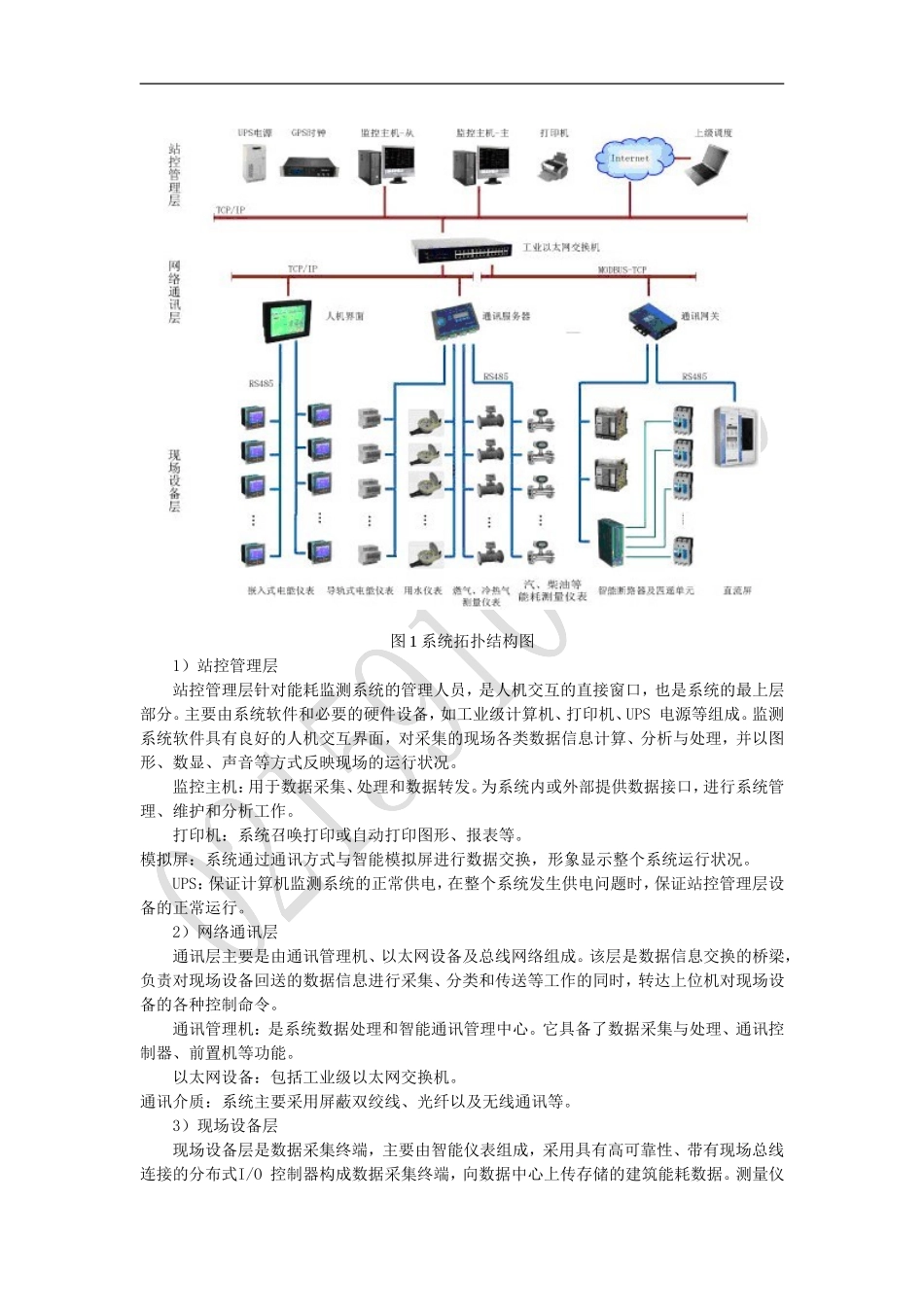

浅析酒店节能管理系统安科瑞陈海霞上海安科瑞电气股份有限公司嘉定2018011概述大型宾馆、饭店、商厦、写字楼消耗的水、电、油、气等能源成本一般占到总经营成本的30%以上，并且能源成本呈逐年上涨的趋势。根据国外权威机构统计资料，企业每年8%能源损耗源于没有能源监测及维护计划，每年12%以上的能源损耗源于没有能源管理及控制系统。因此，在激烈竞争的市场环境下，采用技术创新手段，通过信息化系统提供的能耗基础数据制定合理的成本控制策略，能够有效提高企业能源管理水平，降低企业经营成本。2技术创新是节能增效工作的基础当前，大多数酒店企业仍采用人工统计的方式收集各种能源消耗数据，企业管理者只能靠统计报表和电费、水费等结算账单了解每月的能耗情况，而操作者凭经验和惯例对设备运行进行操控，这种粗放的管理方式数据时效性、准确性差，由于缺少对能源消耗动态过程的监测和分析，不能及时发现能源消耗结构和运行方式中存在的问题，不能及时了解被消耗的能源中哪些部分是合理的、哪些部分是不合理的。能源节能管理系统自动采集、监测企业分散的设备能耗数据，系统的核心是一套功能强大的能效管理软件，通过对多种实时和历史的能耗数据、变化趋势的统计、对比、分析，帮助用户发现和解决能源消耗方式和结构中存在的问题，从而有针对性地对能源消耗过程和方式进行改造、调整和优化，提高能源使用效率。Acrel(安科瑞)公司开发了Acrel-5000建筑能耗分析管理系统，通过ACR网络电力仪表，谐波表，导轨式电能表，对商场、宾馆、学校、医院、银行、体育馆、政府机关等大型公建进行电能分项计量和能耗分析管理。系统实现建筑信息、BA参数配置、日志与用户管理、设备监控、环境监控、能耗指标、分项能耗、支路能耗、报表制作、数据处理等功能。3系统结构Acrel-5000建筑能耗分析管理系统的拓扑结构如图1，系统多采用分布式结构，按功能或区域进行划分，模块化设计。整个系统一般分为三层，即主控层（站控管理层）、中间层（网络通讯层）和现场层（现场设备层）。图1系统拓扑结构图1）站控管理层站控管理层针对能耗监测系统的管理人员，是人机交互的直接窗口，也是系统的最上层部分。主要由系统软件和必要的硬件设备，如工业级计算机、打印机、UPS电源等组成。监测系统软件具有良好的人机交互界面，对采集的现场各类数据信息计算、分析与处理，并以图形、数显、声音等方式反映现场的运行状况。监控主机：用于数据采集、处理和数据转发。为系统内或外部提供数据接口，进行系统管理、维护和分析工作。打印机：系统召唤打印或自动打印图形、报表等。模拟屏：系统通过通讯方式与智能模拟屏进行数据交换，形象显示整个系统运行状况。UPS：保证计算机监测系统的正常供电，在整个系统发生供电问题时，保证站控管理层设备的正常运行。2）网络通讯层通讯层主要是由通讯管理机、以太网设备及总线网络组成。该层是数据信息交换的桥梁，负责对现场设备回送的数据信息进行采集、分类和传送等工作的同时，转达上位机对现场设备的各种控制命令。通讯管理机：是系统数据处理和智能通讯管理中心。它具备了数据采集与处理、通讯控制器、前置机等功能。以太网设备：包括工业级以太网交换机。通讯介质：系统主要采用屏蔽双绞线、光纤以及无线通讯等。3）现场设备层现场设备层是数据采集终端，主要由智能仪表组成，采用具有高可靠性、带有现场总线连接的分布式I/O控制器构成数据采集终端，向数据中心上传存储的建筑能耗数据。测量仪表担负着最基层的数据采集任务，其监测的能耗数据必须完整、准确并实时传送至数据中心。3系统功能1）在线监测酒店供电、供水、供气、供热等子系统及重要用能设备实时参数和运行状态，自动检测系统中发生的异常，提供相应的应急预案，并通过自动或手动的方式切除异常设备或隔离异常区域；2）系统自动生成各种能耗信息统计图形、曲线和报表，如以日、月、年为周期的能耗统计报表，为用户提供全面有效节能信息，包括能源消耗结构分析和能源消耗成本分摊，评估某一节能措施的效果和关联影响等，为节能管理和考核提供决策依据；3）通过对能源实时模拟系统计算分析，生成能源...
