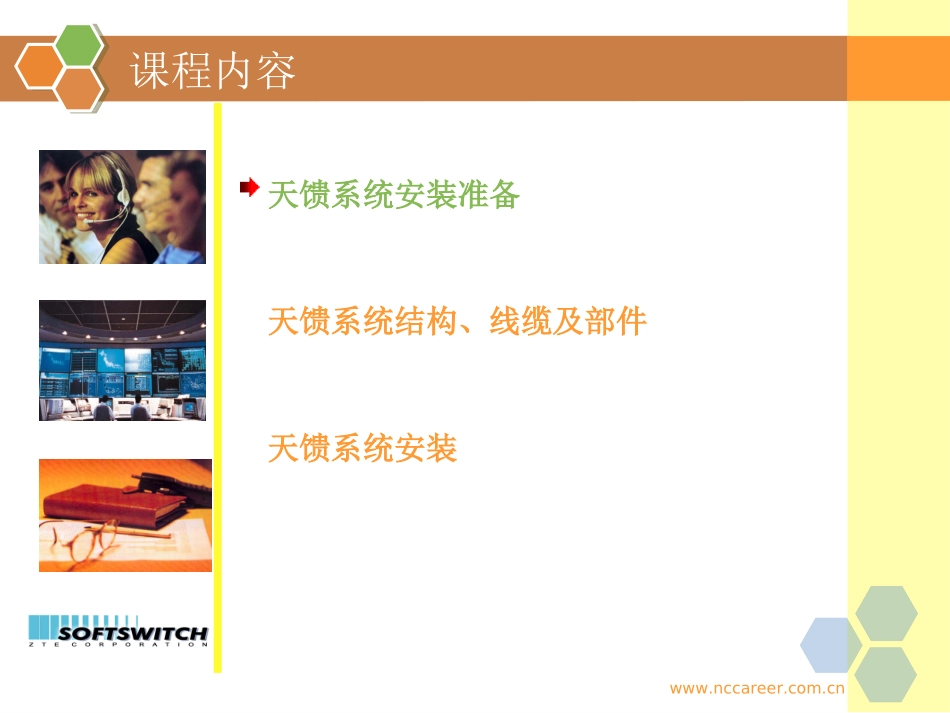

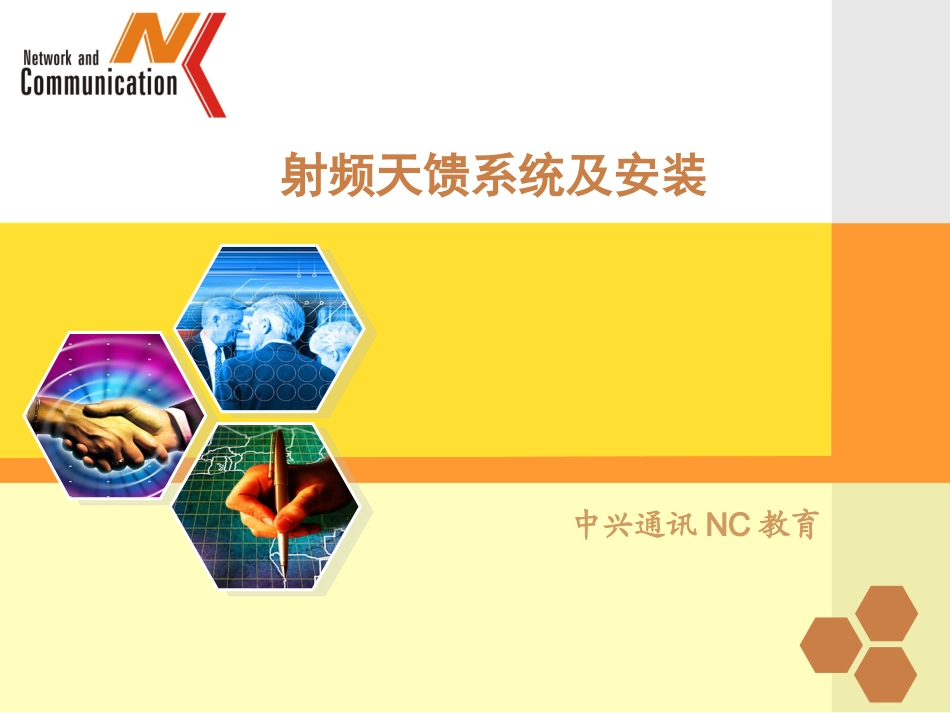

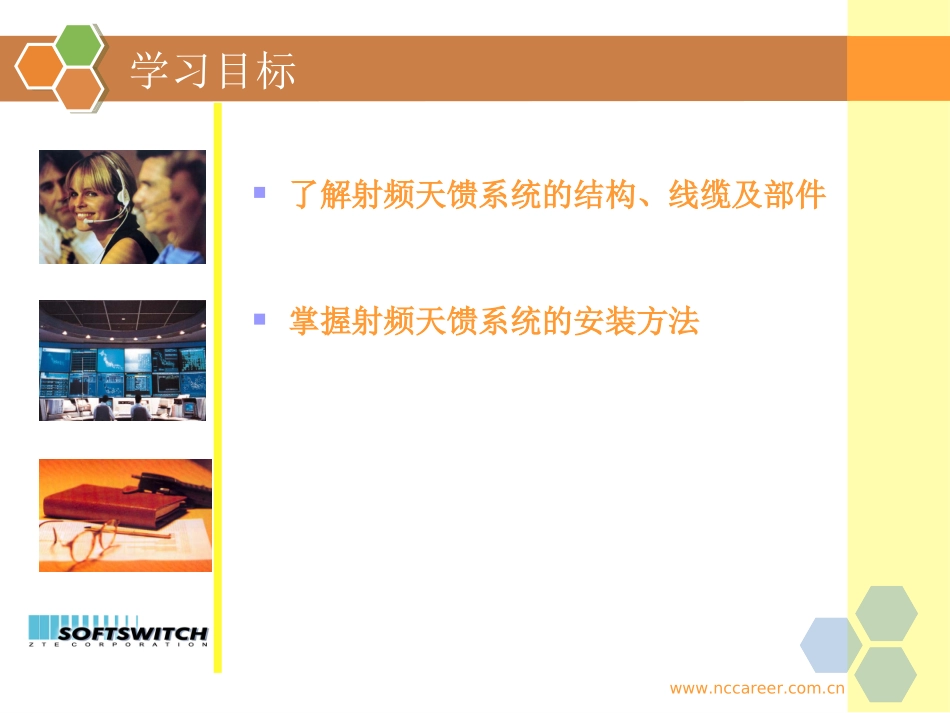

中兴通讯NC教育射频天馈系统及安装www.nccareer.com.cn了解射频天馈系统的结构、线缆及部件掌握射频天馈系统的安装方法学习目标www.nccareer.com.cn天馈系统安装准备天馈系统结构、线缆及部件天馈系统安装课程内容www.nccareer.com.cn天馈系统安装准备安装人员准备安装环境检查安全措施检查安装工具准备www.nccareer.com.cn人员准备（1）天馈工程一般由安装督导负责监督实施，由天馈安装人员具体实施。对安装督导的要求：熟悉所用材料、工具、操作方法，“安全至上”的原则，合理安排合适人员做合适工作，特别是塔上作业。www.nccareer.com.cn人员准备（2）对安装人员的要求1：在督导指导下能熟练安装天馈，塔上高空作业人员要求有高空作业资格证书。对安装人员的要求2：身体状态良好，遵守使用安全器具的规定，已购买人身安全保险，禁止酒后安装。www.nccareer.com.cn环境检查（1）室外避雷保护接地线是否符合要求，天线的避雷针、避雷接地点、天线抱杆之间的距离、抱杆的牢固度和抗风性是否符合设计要求。避雷针、避雷接地网、避雷保护接地线、天线抱杆、天馈走线架等天馈安装环境已由网络运营商安装完成。www.nccareer.com.cn环境检查（2）不能在离电力线过近的地方安装天线。确认安装天馈时基站设备没有上电启动。www.nccareer.com.cn安全措施检查天馈室外施工应该尽可能安排在晴朗无强风的白天进行，严禁在阴雨、刮大风、打雷闪电的情况下进行安装测试工作。工程现场竖立明显标记以提醒施工无关人员远离施工现场。塔上使用的所有可能滑落造成塔下人员伤亡的器具必须严格管理。www.nccareer.com.cn工具准备（1）测量工具：指南针、万用表、倾角测量仪、卷尺吊装工具：滑轮、拉主馈线和天线的绳索。专用工具：主馈线接头制作专用工具。www.nccareer.com.cn工具准备（2）常规工具：活扳手、尖嘴钳、斜口钳、电工刀、裁纸刀、锉刀、钢锯等。安全防护用具：安全带、安全帽、安全绳、厚工作服、射频防护服、帆布工具袋、手套等。其它：人字梯、主馈线木轮轴抬高工具、多用电源插座、电钻及钻头、SiteMaster。www.nccareer.com.cnSitemasterwww.nccareer.com.cn天馈系统安装准备天馈系统结构、线缆及部件天馈系统安装课程内容www.nccareer.com.cn天馈系统结构天线主馈线跳线主馈线接头跳线接头接地卡馈线固定卡天馈系统结构、线缆及部件www.nccareer.com.cn天馈系统结构天馈系统由天线、跳线、主馈线、避雷器、接地卡等部件等组成。1．避雷针2．天线（6根）3．天线1/2″跳线（6根）4．防雷接地卡5．7/8″主馈线（6根）6．铁塔7．走线架8．室内避雷器9．机顶1/2″跳线（6根）10．机房11．BTS机柜www.nccareer.com.cn天线定向天线全向天线天线是发射和接收电磁波的一个重要的无线电部件。天线分类一般分为全向天线、定向单极化天线、定向双极化天线。天线倾角的调节方式有固定下倾、机械下倾、电调下倾等。常用的天线有65度、90度、105度、120度定向天线和360度全向天线。双极化天线www.nccareer.com.cn天线技术指标性能名称指标工作频段824~896MHz驻波＜1.5增益7~18dBi极化方式垂直极化、定向±45度双极化天线水平波束宽度65度，90度，105度，120度，360度雷电保护直接接地功率容量＞250瓦平均功率PIM＞-150dBc@2×43dBm防水满足IP65以上标准摄冰能力100mm不被破坏风速工作风速110km/h，极限风速200km/h接头7/16″－F特性阻抗50欧姆工作温度－40~+70℃www.nccareer.com.cn馈线主馈线位于与机柜相连的1/2″跳线和与天线相连的1/2″跳线之间，用于连接BTS到天线之间信号传输的主电缆，要求损耗小。www.nccareer.com.cn7/8″馈线技术指标性能名称指标规格7/8″特性阻抗50欧姆电压驻波比450-2200MHz≤1.15衰减≤3.97dB/100米800MHz额定功率≥1.0kW绝缘电阻≥3000M.km最小弯曲半径单次弯曲120mm多次弯曲250mm工作温度-40~+70℃www.nccareer.com.cn5/4″馈线技术指标性能名称指标规格5/4″特性阻抗50欧姆电压驻波比450-2200MHz≤1.15衰减≤2.3dB/100米800MHz额定功率≥1.2kW绝缘电阻≥3000M.km最小弯曲半径单...
