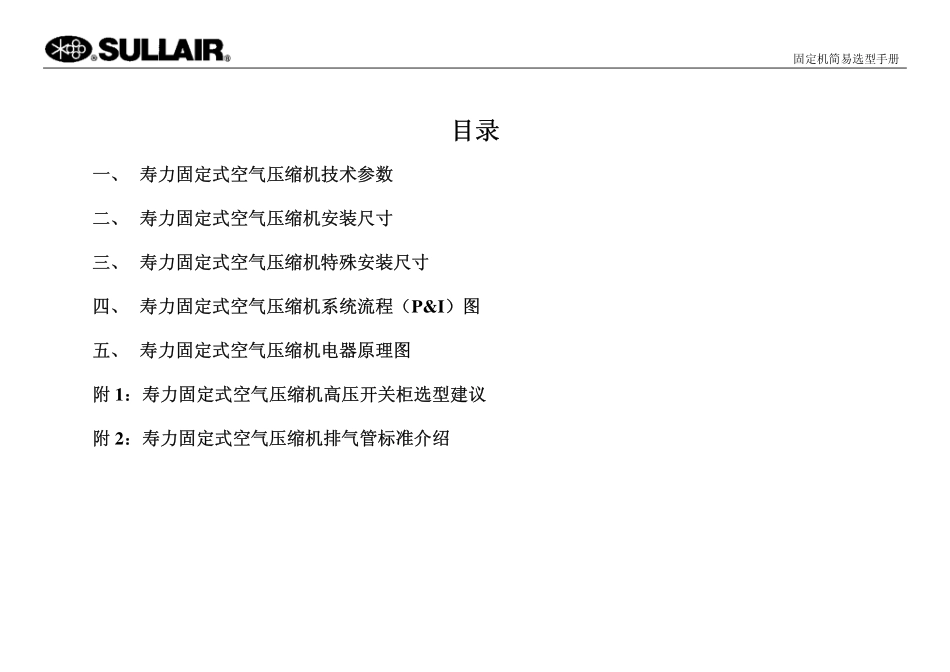

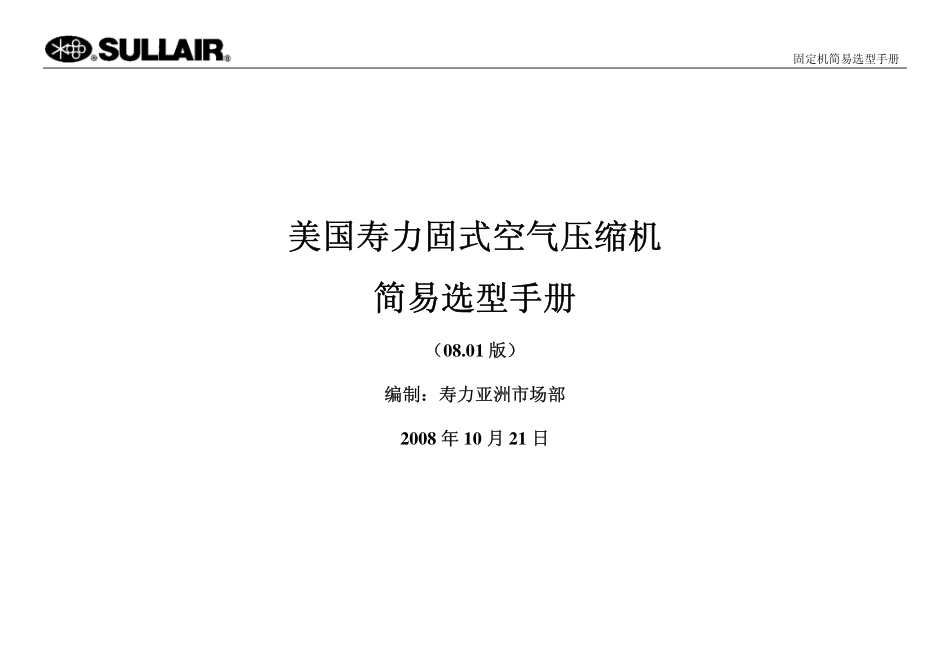

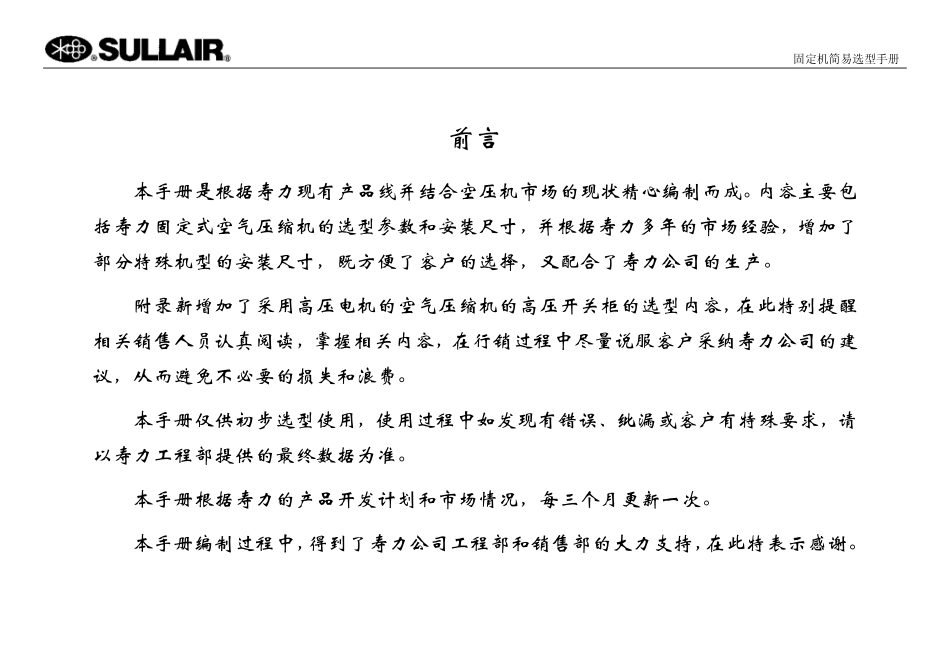

固定机简易选型手册美国寿力固式空气压缩机简易选型手册（08.01版）编制：寿力亚洲市场部2008年10月21日固定机简易选型手册前言本手册是根据寿力现有产品线并结合空压机市场的现状精心编制而成。内容主要包括寿力固定式空气压缩机的选型参数和安装尺寸，并根据寿力多年的市场经验，增加了部分特殊机型的安装尺寸，既方便了客户的选择，又配合了寿力公司的生产。附录新增加了采用高压电机的空气压缩机的高压开关柜的选型内容，在此特别提醒相关销售人员认真阅读，掌握相关内容，在行销过程中尽量说服客户采纳寿力公司的建议，从而避免不必要的损失和浪费。本手册仅供初步选型使用，使用过程中如发现有错误、纰漏或客户有特殊要求，请以寿力工程部提供的最终数据为准。本手册根据寿力的产品开发计划和市场情况，每三个月更新一次。本手册编制过程中，得到了寿力公司工程部和销售部的大力支持，在此特表示感谢。固定机简易选型手册目录一、寿力固定式空气压缩机技术参数二、寿力固定式空气压缩机安装尺寸三、寿力固定式空气压缩机特殊安装尺寸四、寿力固定式空气压缩机系统流程（P&I）图五、寿力固定式空气压缩机电器原理图附1：寿力固定式空气压缩机高压开关柜选型建议附2：寿力固定式空气压缩机排气管标准介绍固定机简易选型手册一、寿力固定式空气压缩机技术参数1.单段式WS系列空气压缩机（5-20HP）型号WS0410WS0510WS0708WS0710WS0713WS1108WS1110WS1113WS1508WS1510WS1513容积流量—m3/min0.50.7751.071.060.941.81.551.212.282.051.7额定排气压力—bar1010810138101381013最大排气压力—bar10.610.68.610.613.68.610.613.68.610.613.6功率—kW3.757.51115电压/频率380/415V50Hz启动方式全压启动星-三角防护等级IP55原动机服务系数1.25冷却风量—m3/min12.51434冷却方式风冷却冷却电机功率—kW0.060.060.25长—mm1210/826（无储气罐）1460/998（无储气罐）宽—mm546618外形尺寸高—mm1460/940（无储气罐）1642/1035（无储气罐）重量—kg364/228374/238384/248545/350560/365操作面板MCC小型智能控制器气体含油量≤2ppm噪音—dBa（1米处测定）646668排气管3/4“BSPP1”BSPT备注：1、对电源电压或冷却方式有不同要求时请与我公司洽谈。2、水冷机型排气出口温度≤进水温度+8.5℃；风冷机型排气出口温度≤环境温度+8.5℃。3、储气罐可选，表中重量分别对应带罐和不带罐的整机重量。4、本公司将不断对产品进行研究、改进，如数据变更恕不另行通知。固定机简易选型手册2.单段式WS系列空气压缩机（25-50HP）型号WS1807WS1808WS1810WS1812WS2207WS2208WS2210WS2212WS3007WS3008WS3010WS3012WS3707WS3708WS3710WS3712容积流量—m3/min3.22.92.62.23.753.553.12.85.14.754.13.46.86.35.85.1额定排气压力—bar781012781012781012781012最大排气压力—bar7.68.610.612.67.68.610.612.67.68.610.612.67.68.610.612.6功率—kW18.7522.53037电压/频率380/415V50Hz启动方式星-三角防护等级IP23/IP55原动机服务系数1.15冷却风量—m3/min55.5119冷却方式风冷却冷却电机功率—kW0.722.35长—mm13501574宽—mm800875外形尺寸高—mm13501562重量—kg600/610670/680800/8201000/1020操作面板豪华型微电脑控制器I型/仪表盘气体含油量≤2ppm噪音—dBa（1米处测定）646570排气管Rc1-1/2备注：1、对电源电压或冷却方式有不同要求时请与我公司洽谈。2、水冷机型排气出口温度≤进水温度+8.5℃；风冷机型排气出口温度≤环境温度+8.5℃。3、本公司将不断对产品进行研究、改进，如数据变更恕不另行通知。固定机简易选型手册3.单段式LS16系列空气压缩机（60-100HP）型号60L60H60HH60XH75L75H75HH75XH100L100H100HH容积流量—m3/min8.57.86.95.6510.59.58.67.613.512.510.5额定排气压力—bar7810127810127810最大排气压力—bar7.68.610.612.67.68.610.612.67.68.610.6功率—kW455575电压/频率380/415V50Hz启动方式星-三角防护等级IP23原动机服务系数1.15冷却风量—m3/min221269风冷却冷却电机功率—kW2.23冷却水工业用软化水，水压0.2—0.5MPa，水温21℃—27℃，最高温度40℃。21℃流量—m3/min2.3822.9223.9冷却方...
