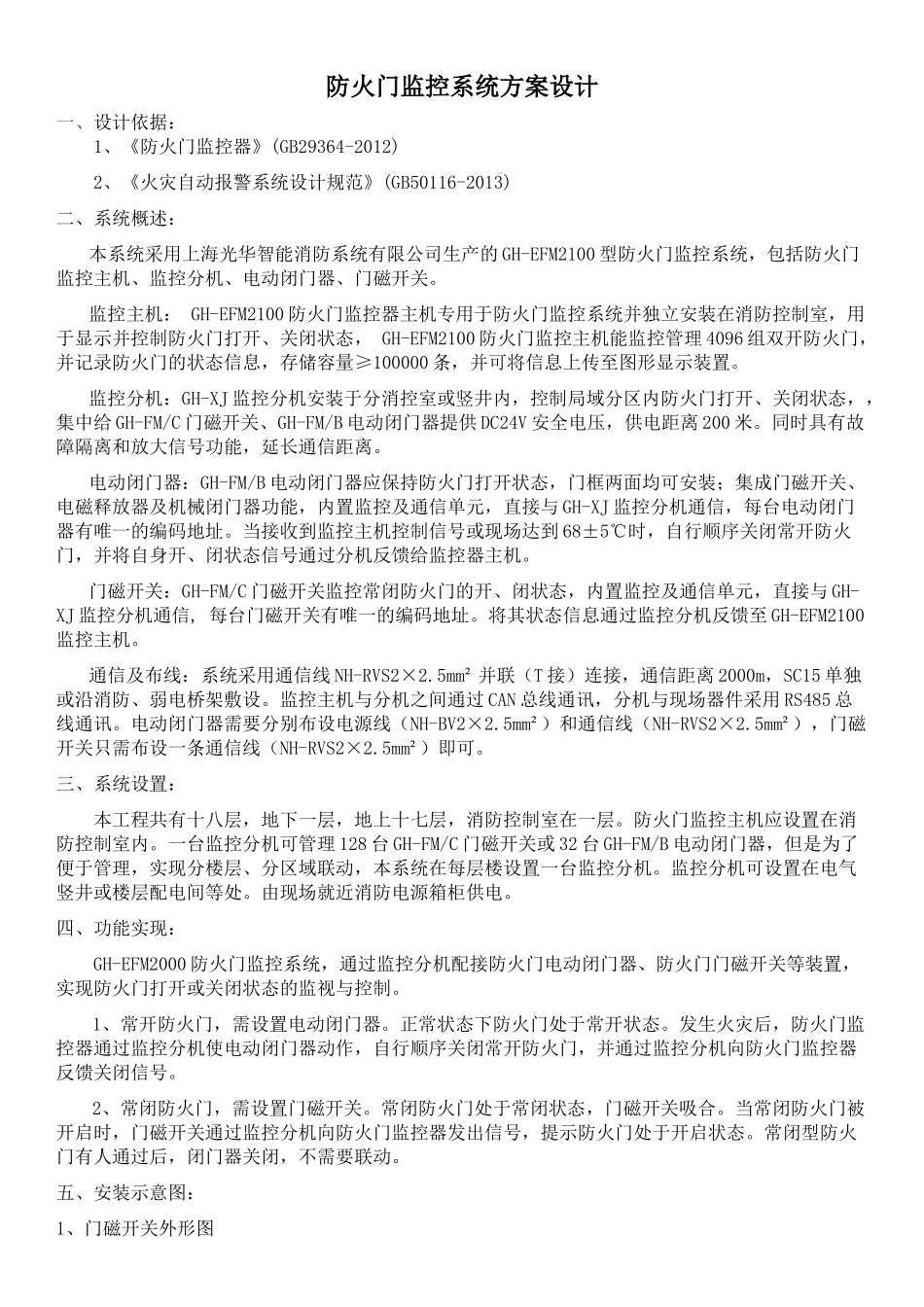

防火门监控系统方案设计一、设计依据：1、《防火门监控器》(GB29364-2012)2、《火灾自动报警系统设计规范》(GB50116-2013)二、系统概述：本系统采用上海光华智能消防系统有限公司生产的GH-EFM2100型防火门监控系统，包括防火门监控主机、监控分机、电动闭门器、门磁开关。监控主机：GH-EFM2100防火门监控器主机专用于防火门监控系统并独立安装在消防控制室，用于显示并控制防火门打开、关闭状态，GH-EFM2100防火门监控主机能监控管理4096组双开防火门，并记录防火门的状态信息，存储容量≥100000条，并可将信息上传至图形显示装置。监控分机：GH-XJ监控分机安装于分消控室或竖井内，控制局域分区内防火门打开、关闭状态，，集中给GH-FM/C门磁开关、GH-FM/B电动闭门器提供DC24V安全电压，供电距离200米。同时具有故障隔离和放大信号功能，延长通信距离。电动闭门器：GH-FM/B电动闭门器应保持防火门打开状态，门框两面均可安装；集成门磁开关、电磁释放器及机械闭门器功能，内置监控及通信单元，直接与GH-XJ监控分机通信，每台电动闭门器有唯一的编码地址。当接收到监控主机控制信号或现场达到68±5℃时，自行顺序关闭常开防火门，并将自身开、闭状态信号通过分机反馈给监控器主机。门磁开关：GH-FM/C门磁开关监控常闭防火门的开、闭状态，内置监控及通信单元，直接与GH-XJ监控分机通信,每台门磁开关有唯一的编码地址。将其状态信息通过监控分机反馈至GH-EFM2100监控主机。通信及布线：系统采用通信线NH-RVS2×2.5mm²并联（T接）连接，通信距离2000m，SC15单独或沿消防、弱电桥架敷设。监控主机与分机之间通过CAN总线通讯，分机与现场器件采用RS485总线通讯。电动闭门器需要分别布设电源线（NH-BV2×2.5mm²）和通信线（NH-RVS2×2.5mm²），门磁开关只需布设一条通信线（NH-RVS2×2.5mm²）即可。三、系统设置：本工程共有十八层，地下一层，地上十七层，消防控制室在一层。防火门监控主机应设置在消防控制室内。一台监控分机可管理128台GH-FM/C门磁开关或32台GH-FM/B电动闭门器，但是为了便于管理，实现分楼层、分区域联动，本系统在每层楼设置一台监控分机。监控分机可设置在电气竖井或楼层配电间等处。由现场就近消防电源箱柜供电。四、功能实现：GH-EFM2000防火门监控系统，通过监控分机配接防火门电动闭门器、防火门门磁开关等装置，实现防火门打开或关闭状态的监视与控制。1、常开防火门，需设置电动闭门器。正常状态下防火门处于常开状态。发生火灾后，防火门监控器通过监控分机使电动闭门器动作，自行顺序关闭常开防火门，并通过监控分机向防火门监控器反馈关闭信号。2、常闭防火门，需设置门磁开关。常闭防火门处于常闭状态，门磁开关吸合。当常闭防火门被开启时，门磁开关通过监控分机向防火门监控器发出信号，提示防火门处于开启状态。常闭型防火门有人通过后，闭门器关闭，不需要联动。五、安装示意图：1、门磁开关外形图2、单门安装示意图3、双门安装示意图六、防火门门磁开关安装布线图例1、防火门门磁开关防火门门磁开关由门磁开关和门磁磁铁组成，单开门配置1块门磁磁铁，双开门配置2块门磁磁铁。门磁磁铁50mm门磁磁铁的标记与门磁开关的标记对准.门磁磁铁的标记与门磁开关的标记对准。门磁磁铁的标记与门磁开关的标记对准。门磁磁铁门磁开关正下方门框开Φ10孔.门框顶侧开Φ10孔，与门磁开关下方孔对准门磁开关正下方门框开Φ10孔.门框顶侧开Φ10孔，与门磁开关下方孔对准门磁开关门磁开关与门磁磁铁2、门磁开关安装方法注意事项2.1、钢制门和木制门上可直接安装；2.2、门磁开关适宜安装在拉门面；2.3、单开门安装在拉手侧的上门框；双开门安装在上门框的中间位置；门磁开关的外壳下沿与门框下沿齐平。2.4、门磁磁铁安装，把磁铁外壳定位标记与门磁开关的标记对准；两者之间距离不得大于15mm越小越好，门磁磁铁应齐门边安装。2.5、安装时使用（门磁开关）标配Φ4.2×32不锈钢自攻钉，（磁铁）标配Φ4.2×25不锈钢自攻钉，用Φ3.5的钻头在钢制防火门上打孔。3、防火门门磁开关安装图例3.1、单开门拉门面门磁开关安装方式见图，按图示的位置在门框预开2个Φ10孔。门...
