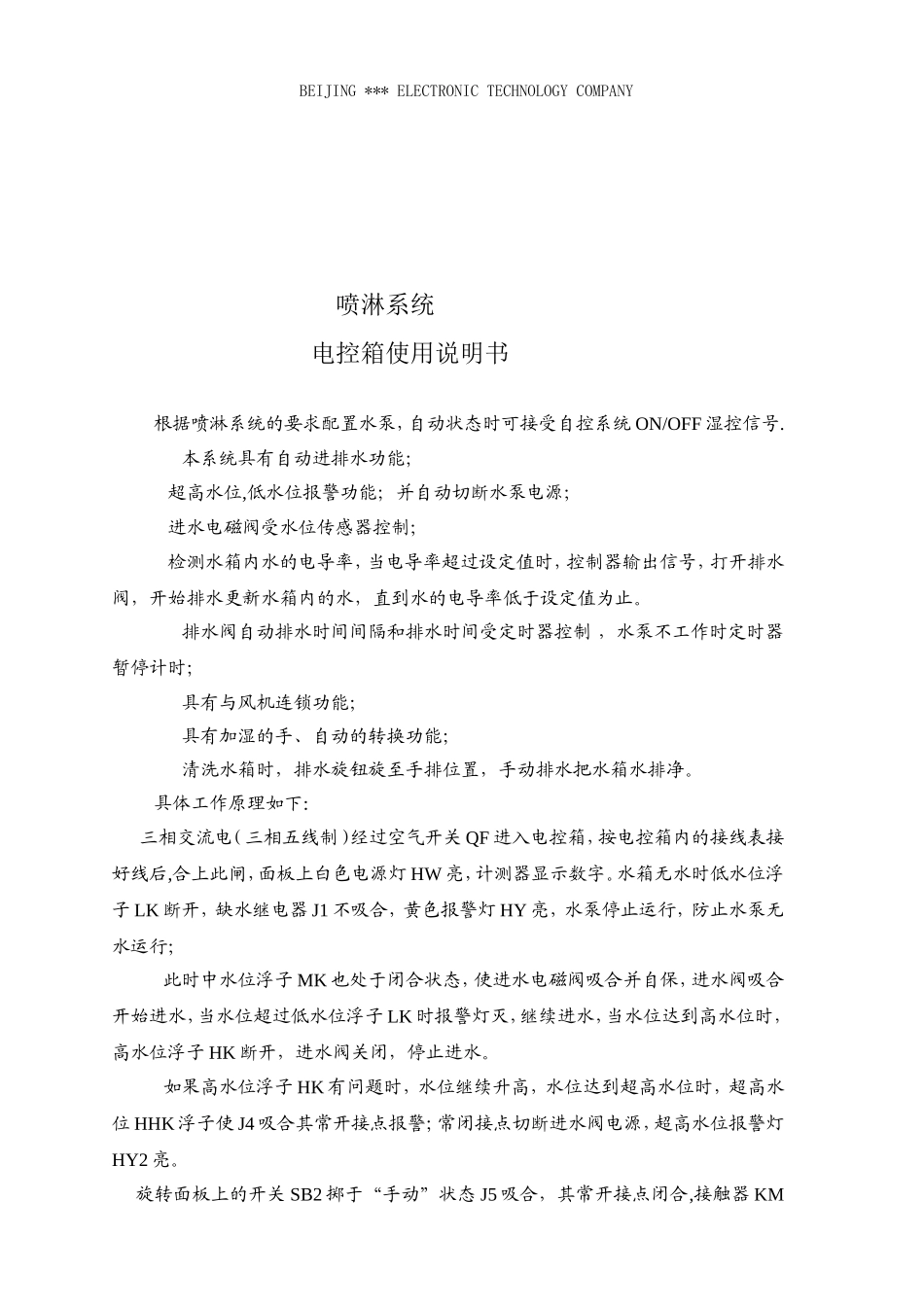

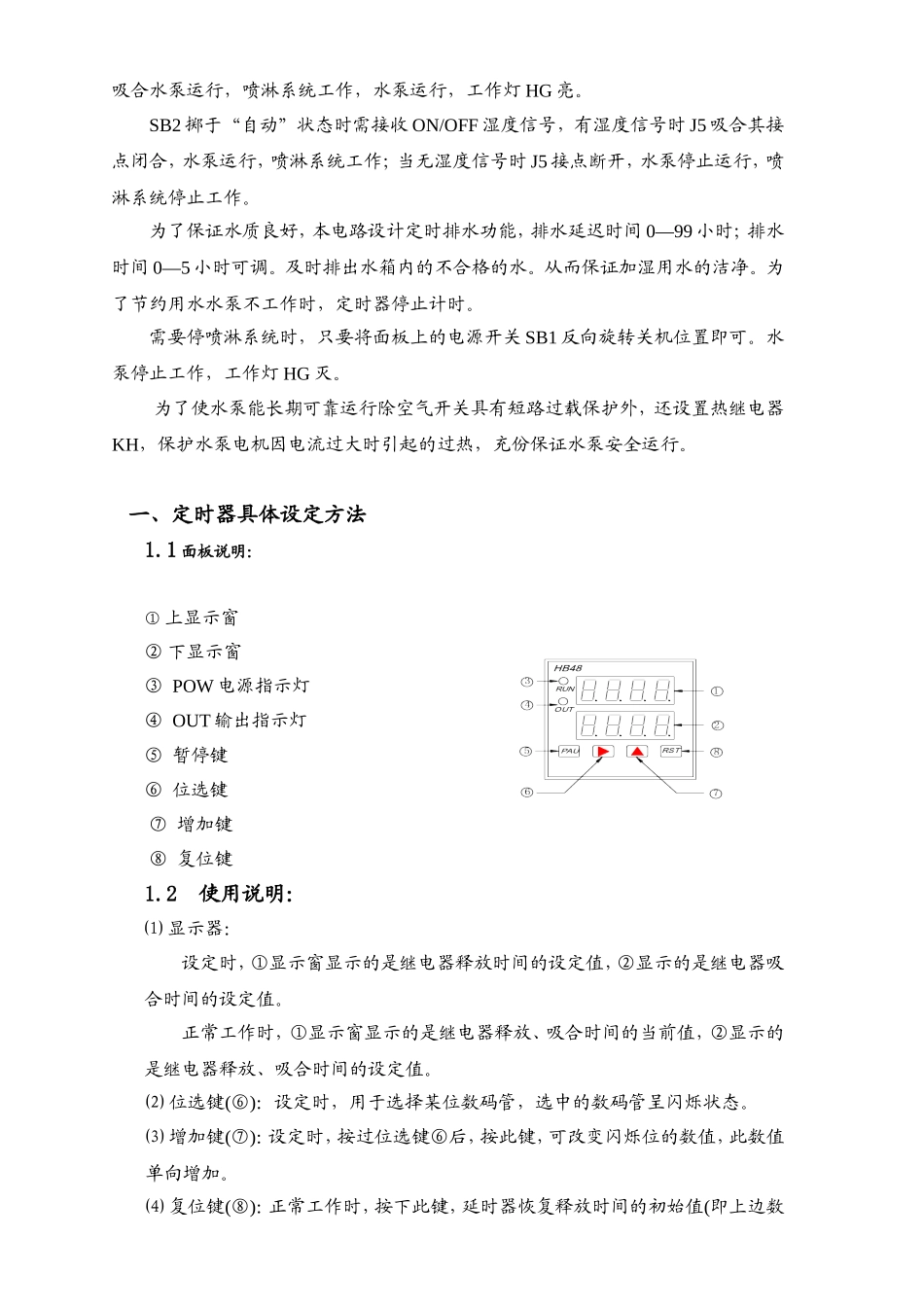

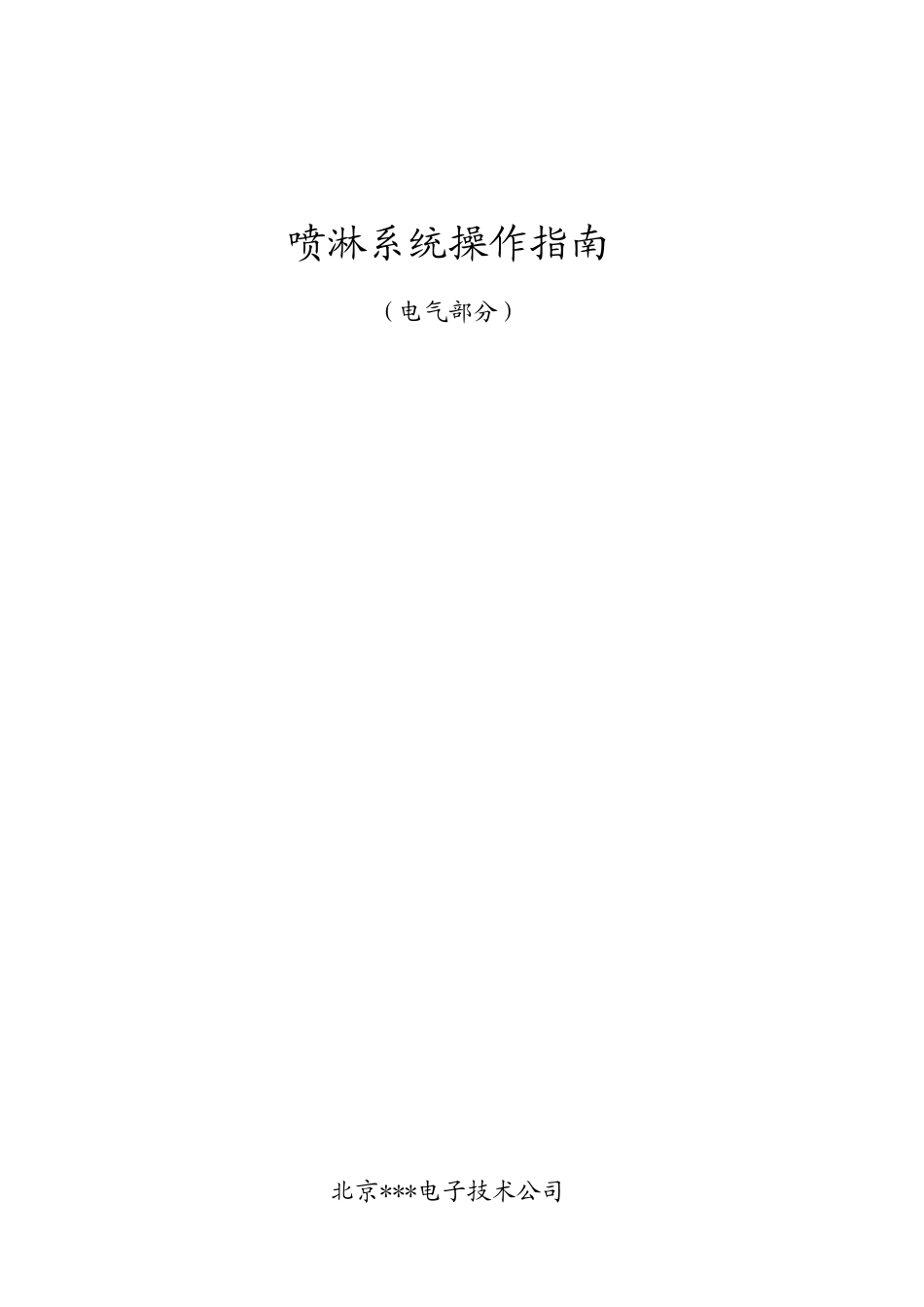

喷淋系统操作指南（电气部分）北京***电子技术公司BEIJING***ELECTRONICTECHNOLOGYCOMPANY喷淋系统电控箱使用说明书根据喷淋系统的要求配置水泵，自动状态时可接受自控系统ON/OFF湿控信号.本系统具有自动进排水功能；超高水位,低水位报警功能；并自动切断水泵电源；进水电磁阀受水位传感器控制；检测水箱内水的电导率，当电导率超过设定值时，控制器输出信号，打开排水阀，开始排水更新水箱内的水，直到水的电导率低于设定值为止。排水阀自动排水时间间隔和排水时间受定时器控制，水泵不工作时定时器暂停计时；具有与风机连锁功能；具有加湿的手、自动的转换功能；清洗水箱时，排水旋钮旋至手排位置，手动排水把水箱水排净。具体工作原理如下：三相交流电（三相五线制）经过空气开关QF进入电控箱，按电控箱内的接线表接好线后,合上此闸，面板上白色电源灯HW亮，计测器显示数字。水箱无水时低水位浮子LK断开，缺水继电器J1不吸合，黄色报警灯HY亮，水泵停止运行，防止水泵无水运行；此时中水位浮子MK也处于闭合状态，使进水电磁阀吸合并自保，进水阀吸合开始进水，当水位超过低水位浮子LK时报警灯灭，继续进水，当水位达到高水位时，高水位浮子HK断开，进水阀关闭，停止进水。如果高水位浮子HK有问题时，水位继续升高，水位达到超高水位时，超高水位HHK浮子使J4吸合其常开接点报警；常闭接点切断进水阀电源，超高水位报警灯HY2亮。旋转面板上的开关SB2掷于“手动”状态J5吸合，其常开接点闭合,接触器KM吸合水泵运行，喷淋系统工作，水泵运行，工作灯HG亮。SB2掷于“自动”状态时需接收ON/OFF湿度信号，有湿度信号时J5吸合其接点闭合，水泵运行，喷淋系统工作；当无湿度信号时J5接点断开，水泵停止运行，喷淋系统停止工作。为了保证水质良好，本电路设计定时排水功能，排水延迟时间0—99小时；排水时间0—5小时可调。及时排出水箱内的不合格的水。从而保证加湿用水的洁净。为了节约用水水泵不工作时，定时器停止计时。需要停喷淋系统时，只要将面板上的电源开关SB1反向旋转关机位置即可。水泵停止工作，工作灯HG灭。为了使水泵能长期可靠运行除空气开关具有短路过载保护外，还设置热继电器KH，保护水泵电机因电流过大时引起的过热，充份保证水泵安全运行。一、定时器具体设定方法1.1面板说明：①上显示窗②下显示窗③POW电源指示灯④OUT输出指示灯⑤暂停键⑥位选键⑦增加键⑧复位键1.2使用说明：⑴显示器：设定时，①显示窗显示的是继电器释放时间的设定值，②显示的是继电器吸合时间的设定值。正常工作时，①显示窗显示的是继电器释放、吸合时间的当前值，②显示的是继电器释放、吸合时间的设定值。⑵位选键(⑥)：设定时，用于选择某位数码管，选中的数码管呈闪烁状态。⑶增加键(⑦)：设定时，按过位选键⑥后，按此键，可改变闪烁位的数值，此数值单向增加。⑷复位键(⑧)：正常工作时，按下此键，延时器恢复释放时间的初始值(即上边数码管显示继电器释放时间的初始值，下边数码管显示继电器释放时间的设定值)抬起复位键，延时器从释放时间的初始值，开始延时。⑸暂停键(⑤)：在正常工作时，按下此键，延时停止；抬起暂停键，延时继续。⑹在显示范围内利用增加键(⑦)和位选键(⑥)即可任意设定继电器的释放、吸合时间。先按位选键(⑥)，上边第一位数码管呈闪烁状态，按增加键(⑦)，设定此数值；然后按位按位选键(⑥)，上边第二位数码管闪烁，按增加键(⑦)，设定此数值；依此类推，设定上边第三位、第四位数值，即设定了继电器的释放时间；此时再按位选键(⑥)，下边第一位数码管闪烁，按增加键(⑦)，设定此数值；然后按位选键(⑥)，下边第二位数码管闪烁，按增加键(⑦)，设定此数值；依此类推，设定下边第三位、第四位数值，即设定了继电器的吸合时间；这时数码管仍在闪烁，过10秒钟，闪烁停止，以上设定的继电器释放时间、吸合时间自动存入仪表内。1.3设定值的范围：上、下显示窗的四位数码管中前两位为小时数，可以设定的范围为0~99小时。后两位为分钟数，可以设定的范围为1~59分钟。在本系统中，出厂设置为每隔4小时继电器吸合5分钟二、电导率仪使用方法2.1、主要技术指标：1)电导率...
