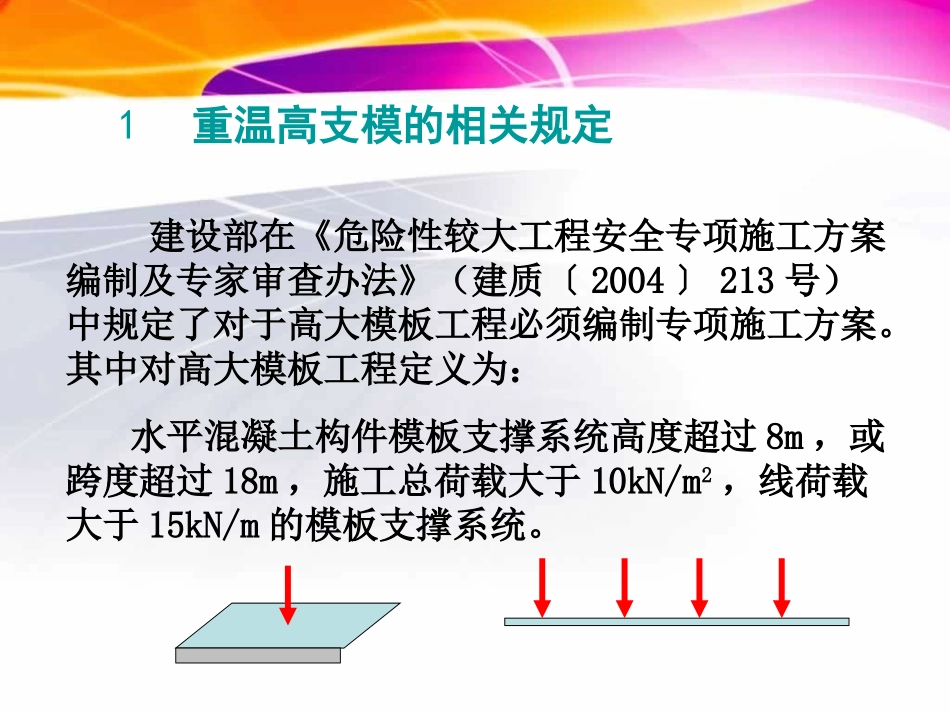

高支模安全技术教材继续教育专题培训南通建工集团股份有限公司演讲人：母长云高高高高高高高高高高高高高高1重温高支模的相关规定2认识几种经典高支模坍塌模式3如何编制高大支模施工专项方案4保证高大支模架安全的几项技巧1重温高支模的相关规定建设部在《危险性较大工程安全专项施工方案编制及专家审查办法》（建质〔2004〕213号）中规定了对于高大模板工程必须编制专项施工方案。其中对高大模板工程定义为：水平混凝土构件模板支撑系统高度超过8m，或跨度超过18m，施工总荷载大于10kN/m2，线荷载大于15kN/m的模板支撑系统。2008年6月27日15时左右，由常州阳湖工程建设有限公司施工、常州阳湖建设监理有限公司监理的常州市武进区湖塘镇长虹村虹北消费品综合市场工地，发生高支模架坍塌的较大建筑施工事故，造成5人死亡，11人不同程度受伤。据了解，该市场的甲方为武进区湖塘镇政府，建筑面积约4000平方米，在建4层，高约20米，工程于2007年11月20日开工。事故初步原因为该工程施工方常州阳湖工程建设有限公司组织人员在约20米高的楼面进行混凝土施工时，东北角支模架突然发生坍塌所致，倒塌面积约80平方米。对于事故原因，有工人认为认为可能是因为楼顶浇注点过高，下面的支模架钢管无法支撑已浇注的混凝土重量。2008年6月30日下午2点多钟，海口大同路有一正在建设的建筑部分楼板坍塌，所幸无人受伤。海口市建设局有关负责人表示，他们会指示质量安全监督站负责人前往现场调查。这个工程是海南电网海口供电公司调度综合楼工程，施工单位是海南省第六建筑工程公司，工程总造价6100万元。目前，该建筑三楼顶部部分坍塌，很多钢筋都被折弯，而旁边还有多名工人正在施工。对于海口市大同路一在建工地大楼模板坍塌事件，经省质量安全监督总站与施工、监理等单位人员组成调查组，勘查坍塌事故现场。调查结果显示，施工单位未完全按经审批的模板方案施工安装钢管门型架，缺少水平撑、斜支撑和剪刀撑，钢管节点安装不规范，是造成这次局部楼板模板坍塌的主要原因。另外，建设单位监管不到位，模板工程未报监理验收签字，即开始施工，没有及时检查和制止。省质监总站已对此次坍塌事故作出处理决定：对海南省第六建筑工程公司下达《局部暂停施工整改通知书》，记录不良行为一次;对上海新宇工程建设监理有限公司记录不良行为一次。2认识几种经典高支模坍塌模式（1）大梁下扣件钢管排架每步双向水平杆搭设不全的坍塌模式•根据2000年10月26日新浪网报道•在昨天上午10时许，位于南京市龙蟠中路与大光路交汇处、正在浇铸混凝土准备封顶的南京电视台演播中心演播厅的天顶，在一声巨响中訇然倒塌，数十名施工人员瞬间被埋进了钢管和混凝土形成的“山包”中。•截至记者发稿时止，已有39位伤者被送往医院抢救，其中5人死亡(据悉，死者中1人为南京电视台摄像记者)，另有2人下落不明。南京10.25模板坍塌事故——梁下立杆每步的双向水平杆间隔1根立杆设置•南京电视台演播中心大演播厅模板支架整体倒塌事故2000年10月25日上午9:30发生事故，死6人，重伤11人，轻伤24人双向井式屋盖平面尺寸：24m×26.8m，大梁500高1600～1850mm钢管扣件排架支模，梁底支模高度约为36m（地下室两层）。2000年10月25日上午9:30发生事故，事故现场300多吨倒塌的钢管堆积如山。•南京电视台演播中心大演播厅模板支架整体倒塌技术原因分析事故发生后，查看残存钢管支架的底部均无扫地杆架子底部步高约1.8m，在地坑处步高达2.6m，且无扫地杆无扫地杆事故发生后，查看残存钢管支架的立杆连续4根钢管接头在同一高度架子底部与周边支架的水平连系杆很少，立杆的横向约束很弱对接扣件在同一位置查看地下室二层残存钢管支架，板下钢管立杆间距1000×1000mm，梁下立杆增加密度为@500，但水平连系杆未增加，增加的立杆横向约束少，无效另一向无水平杆•南京电视台演播中心大演播厅模板支架整体倒塌技术原因分析查看地下室二层残存钢管支架，大梁下每1m增加的立杆均未增加横向水平杆架子每步的水平杆与周边的砼墙体为抵住，架子的晃动量大南京江宁9.01模板支架倒塌事故——梁下立杆...
