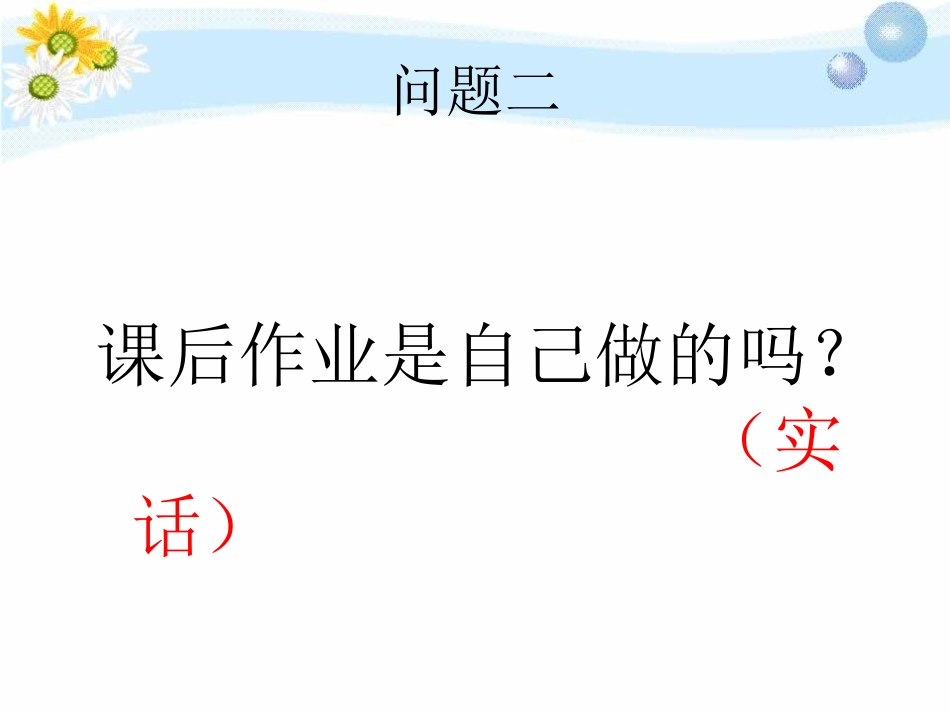

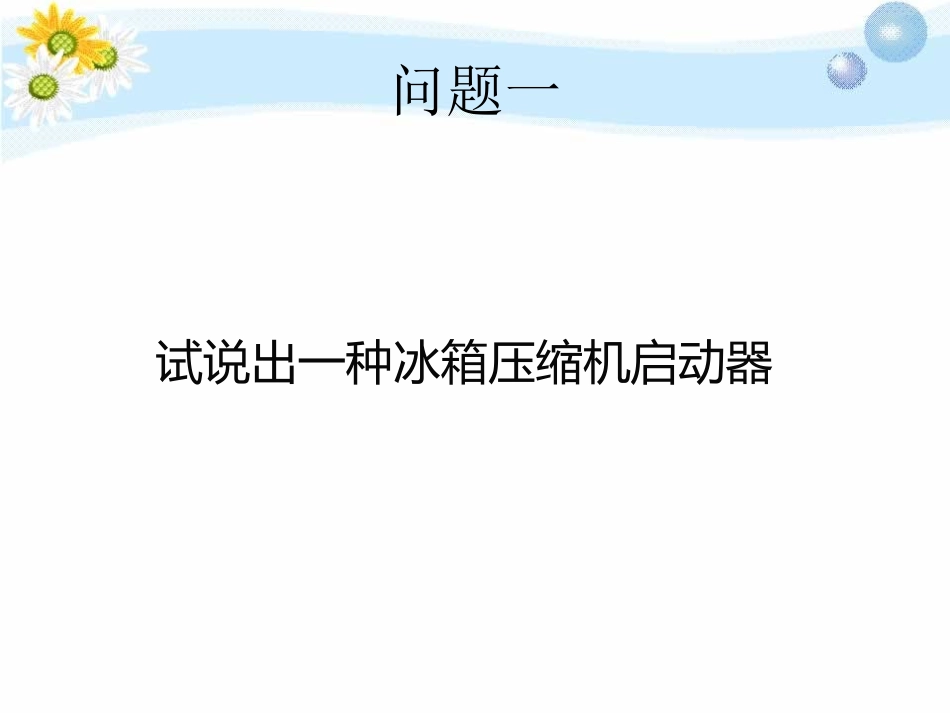

www.themegallery.comLOGO管工工具介绍制冷教研组问题一试说出一种冰箱压缩机启动器问题二课后作业是自己做的吗？（实话）问题三这是什么？？问题四二极管三极管电阻电容器找茬问题五——不是空调应该有的部件？A.B.C.D.问题六我们这节课将要讲什么？？管工工具铜管割管器倒角器扩管器弯管器铜管铜管又称紫铜管，具备坚固、耐腐蚀的特性，重量较轻，导热性好，低温强度高，常用于制造换热设备。公制·英制25.4铜管优点铜的化学性能稳定，将耐寒、耐热、耐压、耐腐蚀和耐火等特性集于一身，可在不同的环境中长期使用。铜管集金属管材与非金属管材的优点于一身。它比塑料管材坚硬，具有一般金属的高强度；它又比一般金属易弯曲，韧性好且延展性高，具有优良的抗振、抗冲击及抗冻胀性能。市场上的管材多种多样，接口配件却以铜质居多，铜管与铜质配件连接，牢固度很强。铜管优点铜管经久耐用铜管安全可靠铜管连接牢固度强割管器（割刀）割管器是专门用来切割软紫铜管、铝管的工具，由刀片、滚轮、螺杆、滚轮卡子、旋钮和支架刮刀组成。滚轮旋钮螺杆滚轮卡子刀片支架刮刀1.把欲切割的管子掰直，否则会给割管加工造成麻烦。可先退火（对割刀来说，不易损坏），下图1所示的是要切割的管子是ø８紫铜管。图1紫铜管2.将欲切割的管子放在割刀的导向槽内，如图2所示，使割刀与管子垂直，用手旋转手柄，使管子夹在刀片与滚轮之间，松紧合适。3.用手使割刀慢慢旋转。如图3所示。图3切割铜管图2用割刀卡住铜管4.每转动割刀两周以上，旋转割刀手柄进刀一次，每次进刀１/６周或１/４周。进刀过猛会使管口变小或将管子压扁，故进刀要慢。反复进行，直到割断。注意RealityIdentityCreativityIdentityCretivity1.割管器一般切割的是软管，如紫铜管和铝管。割钢管时进刀一定要慢，以免损坏刀片，不能经常使用割管器切割钢管。2.割管器一般切割直径在3mm~25mm的金属管，8mm~25mm必须使用割管器切割。倒角器管子割断后，断口会出现管壁收缩和内径变小的卷边现象，这时可用倒角器去除卷边扩管器DescriptionofthecontentsDescriptionofthecontents夹具系列冲头弓形架螺杆手柄弓形架螺杆手柄介绍及注意ChartTitleinhre2003200420052006305070120扩口涨口器是对铜管扩口的专用工具，由夹具、系列冲头、弓形架和螺杆手柄等组成。注意：1.扩口夹具的孔有6mm、8mm、10mm和12mm等，铜管要放到相应的孔内，夹具一定要夹紧，以免管子后移。2.系列涨头选择要正确。3.扩管时铜管露出夹具的高度是夹具斜面高度的1/3或1/2，不能太高。否则管子易歪或裂纹。４.每旋进１周要倒旋１／４或１／３周，防止关口歪扭。５.旋进时速度要慢。６.扩口前要退火。1.扩喇叭口（1）把已切割Ø6铜管的一端加热退火。（2）冷却后放在扩口器的Ø6孔内，退火的管口在喇叭口一面，铜管露出夹具的高度约为斜面高度的1/3，旋紧夹具两端的紧固螺母。（３）选择配套的系列涨头中的锥形涨头，固定在顶压弓形架上。如图11所示（４）把弓形架卡住夹具，且涨头的顶部压在铜管中。如图12所示。图11选择系列涨头中的锥形涨头图12用弓形架卡住夹具（５）慢慢旋进螺杆，如图13所示，旋进3/4周后倒旋1/4周，以保证喇叭口的质量。扩成的喇叭口如图14所示。图13扩喇叭口图14扩成的喇叭口纳子2.扩管器涨杯形口（1）把已切割的Ø８铜管放在扩口器相应的Ø８孔内，铜管露出夹具的高度应为夹具斜面高度的1／３～１／２，旋紧夹具两端的紧固螺母，以免扩口时造成铜管后移。如图6、7所示。图6铜管卡在相应的孔内图7紧固螺母（2）选择配套的系列涨头中的与管径相应的ø8涨头，固定在顶压弓形架上。如图8所示。图8选择涨头（3）把弓形架卡住夹具，且涨头的顶部顶在铜管中。如图9所示。（4）慢慢旋进螺杆，旋进3/4周后，倒旋1/4周，管口不会歪斜。（5）旋松夹具两端的紧固螺母，去掉铜管。如图10所示。图10扩成的杯形口图9用弓形架卡住夹具弯管器-ThemeGalleryisaDesignDigitalContent&ContentsmalldevelopedbyGuildDesignInc.注意弯管器是用来弯曲直径小于20mm的紫铜管的，由弯管角度盘、固定把手和活动把手组成。注意：1.弯管前铜管应尽量加热退火。2.铜管要...
