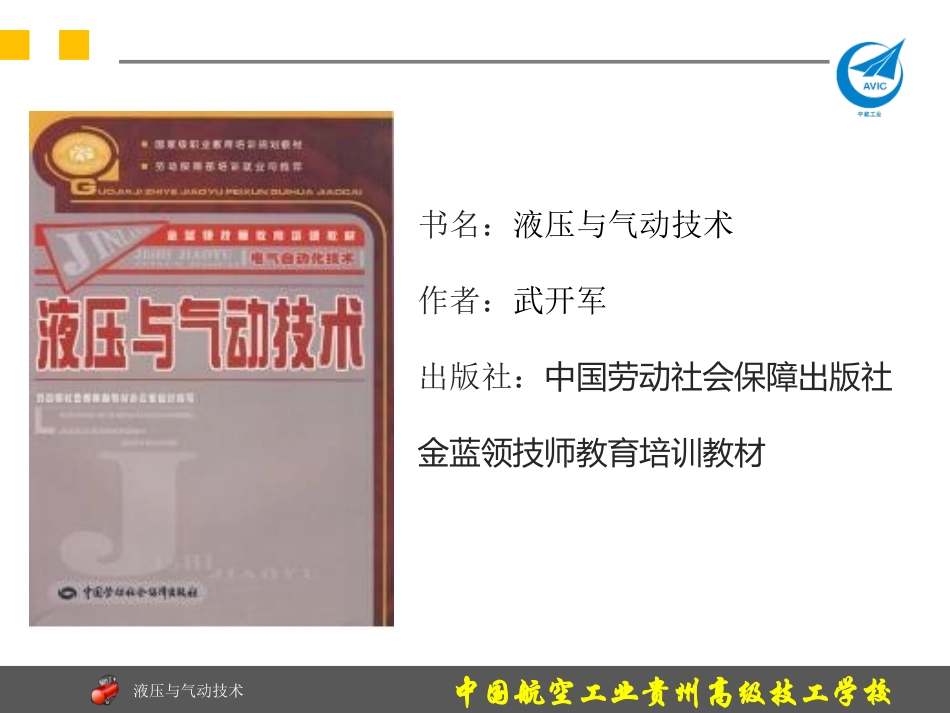

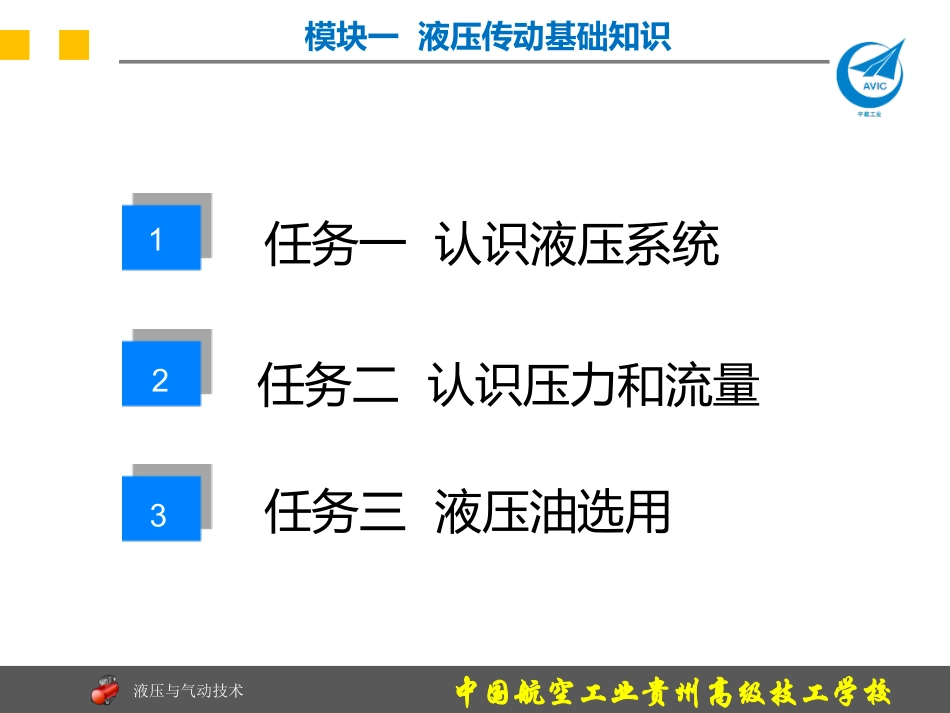

液压与气动技术中国航空工业贵州高级技工学校书名：液压与气动技术作者：武开军出版社：中国劳动社会保障出版社金蓝领技师教育培训教材液压与气动技术中国航空工业贵州高级技工学校模块一液压传动基础知识123任务一认识液压系统任务二认识压力和流量任务三液压油选用3液压与气动技术中国航空工业贵州高级技工学校模块一液压传动基础知识123任务一认识液压系统能力目标：掌握液压传动的基本原理知识准备：液压传动的特点液压系统的组成4液压与气动技术中国航空工业贵州高级技工学校模块一液压传动基础知识123任务一认识液压系统任务引入看一看，想一想：液压千斤顶体积小巧，却可以将人力放大到足够抬起沉重的汽车。究其根源主要是液压千斤顶所采用的放大力的工作原理与杠杆不同。它是怎么样将力传递放大的呢？利用液压千斤顶给汽车换胎以液压油液作为工作介质将作用力放大。以力矩平衡和杠杆原理将作用力放大。利用撬棒撬动大石头5液压与气动技术中国航空工业贵州高级技工学校模块一液压传动基础知识液压传动的概念：利用密闭容器中受压液体来传递运动和动力的一种传动方式（能量转换装置）图1-1平面磨床工作示意图图１－１所示的平面磨床，工作台在工作中由液压传动系统带动进行往复运动。什么是液压传动系统？液压传动系统的组成又是什么样的呢？液压与气动技术中国航空工业贵州高级技工学校一、液压传动系统的工作原理及组成液压千斤顶的工作原理1、以液压千斤为例讲解工作原理液压与气动技术中国航空工业贵州高级技工学校（1）液压泵（2）执行元件（3）控制元件（4）辅助元件（1）液压泵（2）执行元件（3）控制元件（4）辅助元件2、以液压千斤为例讲解液压系统的组成一、液压传动系统的工作原理及组成液压与气动技术中国航空工业贵州高级技工学校2、以平面磨床工作台液压传动系统为例进行讲解图1-2简化平面磨床工作台液压传动系统1--油箱2－过滤器3－液压泵4－溢流阀5－节流阀6－换向阀7－液压缸8－工作台液压与气动技术中国航空工业贵州高级技工学校二、液压传动系的组成及其作用液压油名称作用常用元件系统位置动力部分将原动机输出的机械能转换为油液的压力能（液压能）。液压泵始端控制部分用来控制和调节油液的压力、流量和流动方向。压力控制阀、流量控制阀、方向控制阀中间执行部分将液压泵输入的油液压力能转换为带动工机构的机械能。液压缸、液压马达末端辅助部分将前面三部分连接在一起，组成一个系统，起储油、过滤、测量和密封等作用。管路接头、油箱、过滤器、蓄能器、密封件、控制仪表等任意液压与气动技术中国航空工业贵州高级技工学校三、液压系统表达图液压元件的图形符号只表示元件的功能、操作（控制）方法及外部连接口，不表示元件的具体结构参数、连接口的实际位置和元件的安装位置。平面磨床液压系统表过图叉车液压系统表过图液压与气动技术中国航空工业贵州高级技工学校四、液压系统的分类1、开式系统：平面磨床2、闭式系统：车驱动系统3、阀控制：平面磨床4、泵控制：升降机液压与气动技术中国航空工业贵州高级技工学校五、液压传动的特点优点液压元件能够自动润滑质量轻、体积小承载能力大容易实现无级调速易于实现过载保护传动平稳容易实现复杂动作液压与气动技术中国航空工业贵州高级技工学校缺点液压元件制造精度要求高实现定比传动困难油液受温度的影响不适宜远距离输送动力油液中混入空气，易影响工作性能油液容易污染发生故障不容易检查与排除五、液压传动的特点液压与气动技术中国航空工业贵州高级技工学校任务实施举几个实例，学生指出各液压系统由哪几部分组成及各部分的作用换向阀控制部分液压缸执行部分液压泵动力部分油箱辅助部分液压与气动技术中国航空工业贵州高级技工学校1、液压传动技术的应用由于液压技术有许多突出的优点，因此从民用到国防，由一般传动到精确度很高的控制系统，液压技术都得到了广泛的应用。机床工业国防工业冶金工业工程机械农业机械汽车工业轻纺工业船舶工业知识链接液压与气动技术中国航空工业贵州高级技工学校2、液压传动的发展概况液压传动起源于1654年帕斯卡提出的静压传动原理，发展于19世纪的石油工业，2...
