实训图纸手算柱钢筋VIP免费

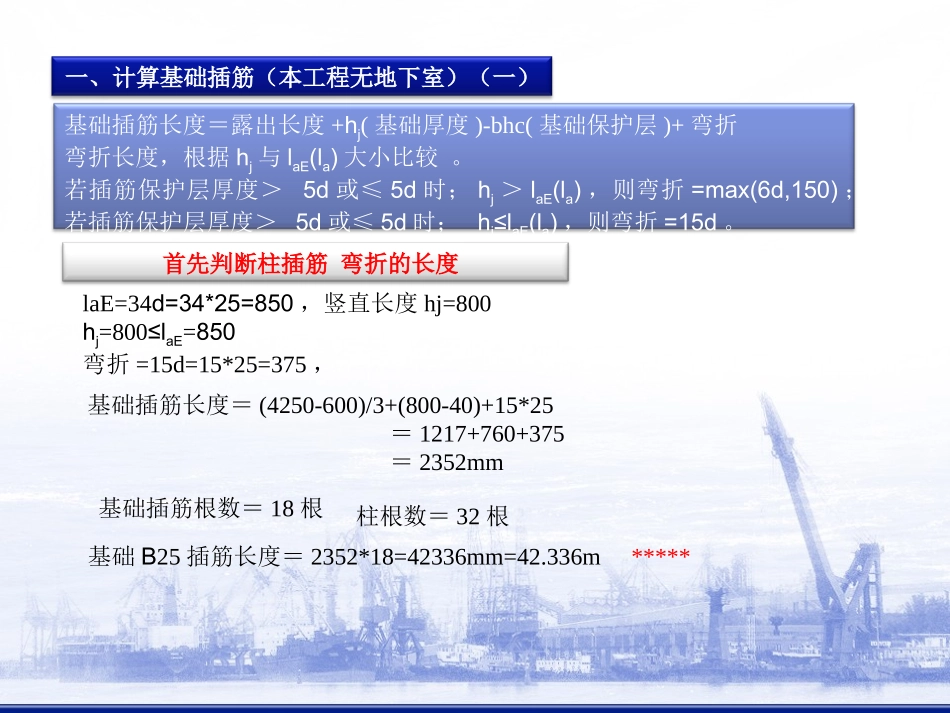

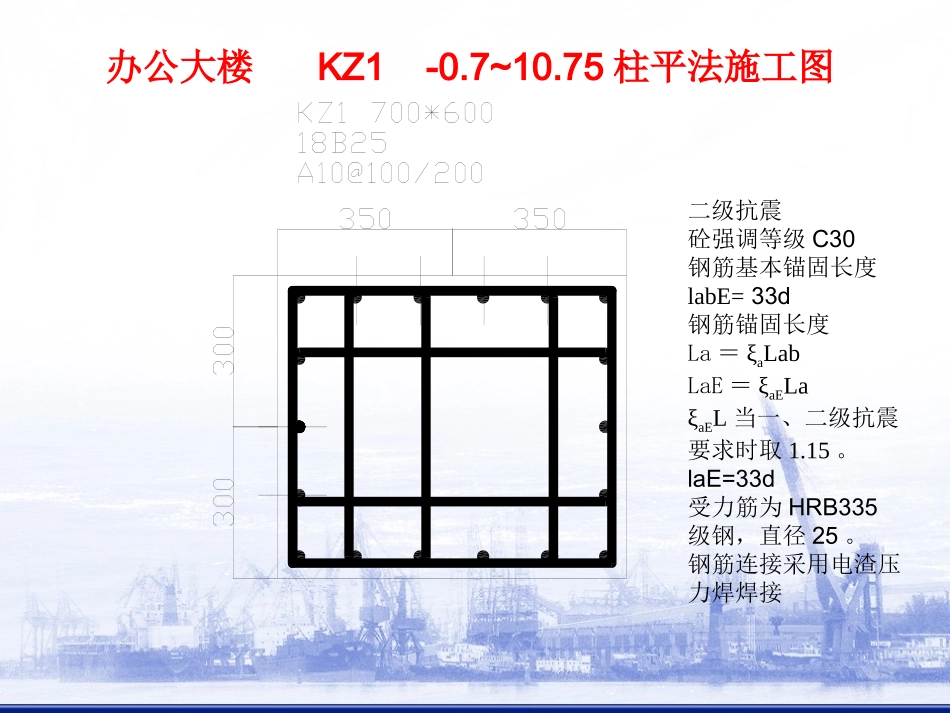

柱钢筋计算实例办公大楼KZ1-0.7~10.75柱平法施工图二级抗震砼强调等级C30钢筋基本锚固长度labE=33d钢筋锚固长度La＝ξaLabLaE＝ξaELaξaEL当一、二级抗震要求时取1.15。laE=33d受力筋为HRB335级钢，直径25。钢筋连接采用电渣压力焊焊接基础插筋长度＝露出长度+hj(基础厚度)-bhc(基础保护层)+弯折弯折长度，根据hj与laE(la)大小比较。若插筋保护层厚度＞5d或≤5d时；hj＞laE(la)，则弯折=max(6d,150)；若插筋保护层厚度＞5d或≤5d时；hj≤laE(la)，则弯折=15d。laE=34d=34*25=850，竖直长度hj=800hj=800≤laE=850弯折=15d=15*25=375，基础插筋长度＝(4250-600)/3+(800-40)+15*25＝1217+760+375＝2352mm首先判断柱插筋弯折的长度柱根数＝32根基础B25插筋长度＝2352*18=42336mm=42.336m*****基础插筋根数＝18根一、计算基础插筋（本工程无地下室）（一）基础插筋长度＝露出长度+hj(基础厚度)-bhc(基础保护层)+弯折弯折长度，根据hj与laE(la)大小比较。若hj＞laE(la)，则弯折=max(6d,150)；若hj≤laE(la)，则弯折=15d。laE=34d=34*25=850，竖直长度hj=800hj=800≤laE=850弯折=15d=15*25=375，基础插筋长度＝(4250-700)/3+(800-40)+15*25＝1183+760+375＝2318mm首先判断柱插筋弯折的长度柱根数＝8根基础B25插筋长度＝2318*18=41724mm=41.724m*****基础插筋根数＝18根一、计算基础插筋（本工程无地下室）（二）5、6轴与A、B、C、D轴相交处二、计算首层竖向钢筋（一）长度＝首层层高-首层净高Hn/3+max{二层楼层净高Hn/6，500，柱截面长边尺寸(圆柱直径)}+与二层纵筋搭接llE(如采用焊接时，搭接长度为0)单根长度=(700+3550)—(700+3550-600)/3+max((7150—3550-600)/6，500，700)+0=4250—1217+max(500，500，700)=2833+700=3733mm首层纵向钢筋根数=18根首层纵向B25钢筋总长度=3733*18=67194mm=67.194m*****首层柱根数=32根二、计算首层竖向钢筋（二）5、6轴与A、B、C、D轴相交处单根长度=(700+3550)—(700+3550-700)/3+max((7150—3550-700)/6，500，700)+0=4250—1183+max(483，500，700)=3067+700=3767mm首层纵向钢筋根数=18根首层柱根数=8根首层纵向B25钢筋总长度=3767*18=67806mm=67.806m*****三、基础及首层箍筋长度计算外箍筋长度＝(B-2*保护层+H-2*保护层)*2+2*LW=(700-2*20+600-2*20)*2+2*11.9*10=2678mm内横向箍筋长度=((H-2b-d)/3*1+d+(B-2b))*2+2*LW=1940mm内纵向矩形箍筋长度=((B-2b-d)/4*1+d+(H-2B))*2+2LW=2163mm内纵向一字型箍筋长度＝H-2*b保护层+2*lw=700-2*20+2*11.9*10=989mm基础层箍筋根数：通常为间距≤500且不少于两道水平分布筋与拉筋(非复合箍)四、基础层箍筋根数的计算基础层箍筋根数=2根竖直长度=800-40=760760/500=1.522根基础层大箍筋根数=2根基础层大箍筋总长度＝单根外箍筋长度*根数=2678*2=5356mm基础层柱根数=40根公式：首层箍筋根数＝Ceil((Hn/3)/加密区间距))（柱根部）+Ceil(搭接长度/加密区间距)+Ceil(max(Hn/6，500，hc)/加密区间距)（柱上部）+Ceil(节点高/加密区间距)（节点部位）+Ceil(柱高度－加密长)/非加密间距)（非加密区）五、首层箍筋根数的计算（-0.7米~3.55米）柱根部加密区箍筋根数=Ceil((Hn/3)/加密区间距))=(3550+700-600)/3/100=3650/3/100=13根柱上部加密区箍筋根数=Ceil(max(Hn/6，500，hc)/加密区间距)=Ceil(max((3550+700-600)/6，500，700)/加密区间距)=Ceil(max((608，500，700)/100)=Ceil(700/100)=7根柱上部节点加密区箍筋根数=Ceil(节点高/加密区间距)=Ceil（600/100)=6根非加密区箍筋根数=Ceil(柱高度－加密长)/非加密间距)=Ceil((3550+700)－3650/3－700－600)/200)=Ceil((4250-1217-1300)/200）=9根首层各种箍筋总根数=13+7+6+9=35根六、首层箍筋长度计算（-0.7米~3.55米）首层外箍筋总长度＝单根外箍筋长度*根数=2678*35=93730mm首层内横向箍筋长度＝单根横向箍筋长度*根数=1940*35=67900mm首层内纵向矩形箍筋长度＝单根纵向箍筋长度*根数=2163*35=75705mm首层内纵向一字型箍筋长度＝单根内纵向一字型箍筋长度*根数=989*35=34615mm首层A10箍筋总长度＝93730+67900+75705+34615=271950mm=271.95m*****七、计算二层纵向...
