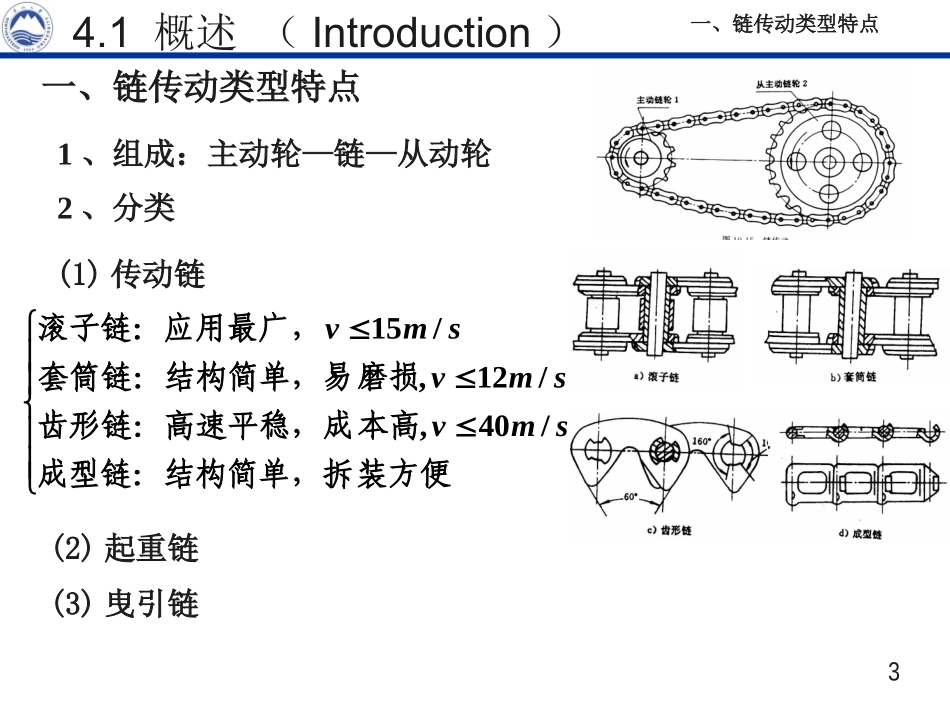

第四章链传动东北大学机械工程与自动化学院巩云鹏2第四章链传动4.1概述4.2滚子链与链轮4.3链传动的运动特性4.5链传动的设计计算4.4链传动的失效形式与设计准则4.6链传动的布置、张紧与润滑34.1概述（Introduction）一、链传动类型特点1、组成：主动轮—链—从动轮2、分类(1)传动链(2)起重链(3)曳引链装方便成型链：结构简单，拆本高齿形链：高速平稳，成磨损套筒链：结构简单，易滚子链：应用最广，smvsmvsmv/40,/12,/15一、链传动类型特点44.1概述（Introduction）一、链传动类型特点单排链双排链三排链齿形链54.1概述（Introduction）3、特点一、链传动类型特点(1)啮合传动,i平均恒定(2)工作可靠—无弹滑、打滑(3)结构紧凑，承载能力高，对轴的作用力小(4)适应远距离、恶劣环境（油污、灰尘、高温）(5)i瞬时不恒定，高速时有噪声，(6)不适合于载荷波动大，急速正反向传动(7)只限于平行轴传动4、适用范围Pmax=3600kW（常用：＜100kW）;Vmax=30～40m/s(常用：＜15m/s);imax≤６(常用：2～2.5)64.2滚子链与链轮一、滚子链一、滚子链结构1、结构双排滚子链单排滚子链:)4(:)3(:)2(:)1(1tppdLpp多排链链距滚子直径节取偶数节，避免过渡链链节数大，承载大链节距2、基本参数链接头与过渡链节链结构74.2滚子链与链轮2、滚子链标记二、滚子链链轮滚子链链号—排数×链节数标准号滚子链08A—1×80GB1243.1—83二、滚子链链轮1、基本参数zpdpdpzt180sin:)2():(;)1(1链轮直径、排距、滚子直径节距链条参数链轮齿数(1)基本要求：①链条顺利啮入、退出；②加工方便、受力均匀、不易脱链；2、链轮齿形滚子链链轮p360º/2z84.2滚子链与链轮(2)齿形一、滚子链结构①端面齿形：三圆弧、一直线②轴面齿形：圆弧、直线组合94.3链传动运动分析一、链传动的运动不均匀性constzznni1221平均1、平均传动比平均i2、瞬时传动比瞬时i设：主动边处于水平位置，主动轮上A点速度11rvA上下链速水平链速sinsin'coscos1111rvvrvvvAAA一、链传动的运动不均匀性链速分析104.3链传动运动分析一、链传动的运动不均匀性11360z单个链节对应中心角：链速变化规律：'max'maxminmaxmin11v0v'vvvvv202：铅垂速度：水平速度：销轴位置角coscoscoscos12212211rrirrv瞬时瞬时传动比：瞬时链速：高速时选小节距链。小）速度波动大，大、大（不恒定，波动从动轮角速度变化链速对应一个链节周期即使结论：瞬时)3()2(,)1(121zpiC链速分析114.3链传动运动分析二、链传动的动载荷二、链传动的动载荷Ndtv1dMFd1、链速波动引起动载2、从动轮角速度波动引起动载Ndt222drJFd3、链条与链轮绕入冲击Jmv2120Ekg)(紧边链条质量M)(上的等效转动惯量从动系统转化到从动轴J三、链传动的多边形效应—链传动的固有属性多边形效应：链与轮啮合呈正多边形运动，链速及瞬时传动比周期变化，引起动载、冲击。影响因素：p大、z少、v大----多边形效应明显124.4链传动的失效形式与功率曲线一、链传动的失效形式一、链传动失效形式1、链板疲劳破坏：链板受变应力；（高速链v≥0.6m/s主要失效形式）2、链条磨损：链回转副磨损后节距变长，易脱链；（开式链失效形式）3、销轴与套筒胶合：高速链或润滑不良，限制链速；4、套筒与滚子冲击：限制链速5、链条静力拉断：低速链传动（v<0.6m/s）主要失效形式134.4链传动的失效形式与功率曲线二、极限功率曲线—帐篷曲线（图4-36）一、链传动失效形式实验条件下，单排链能传递的极限功率pc-n1关系；反映不同工作条件下，限制链工作能力的失效形式；极限功率曲线144.4链传动的失效形式与功率曲线三、许用功率曲线（p0—n1图4-37）一、链传动失效形式实验条件:载荷平稳，推荐润滑方式；磨损节距伸长量Δp<3%z1=19,i=3,Lp=100节，T=15000h应用:由p0—n1选链条型号154.5链传动的设计计算一、中、高速链传动设计(v>0.6m/s)一、中高速链设计已知条件：功率P、链轮转速n1、n2、载荷工况KA等设计内容：z1、z2、p、a、Lp、排数、润滑方式等1、传动比ii大:包角α...
