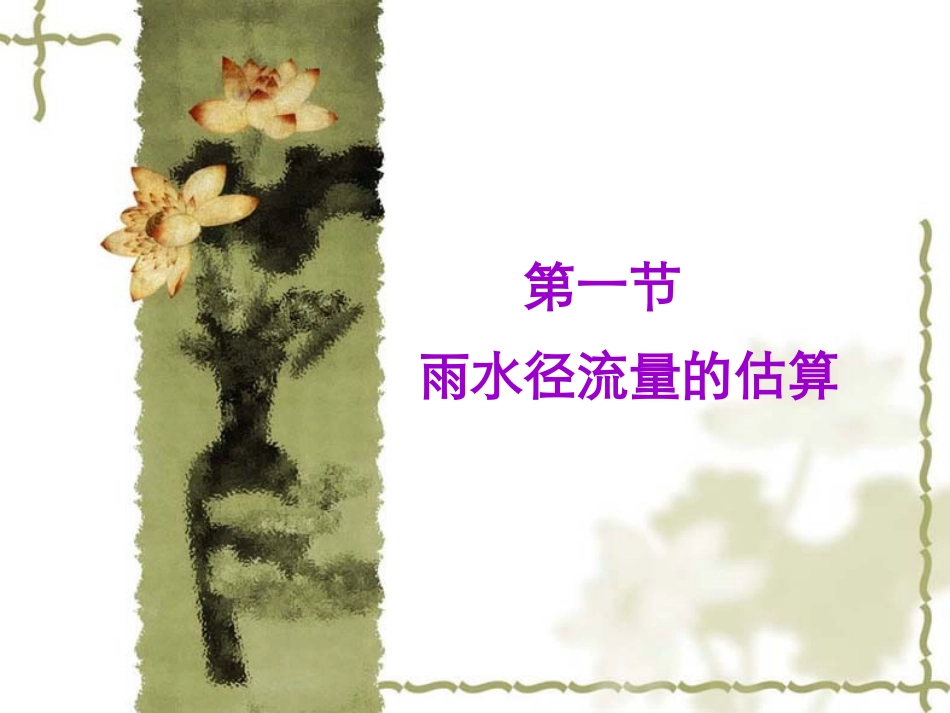

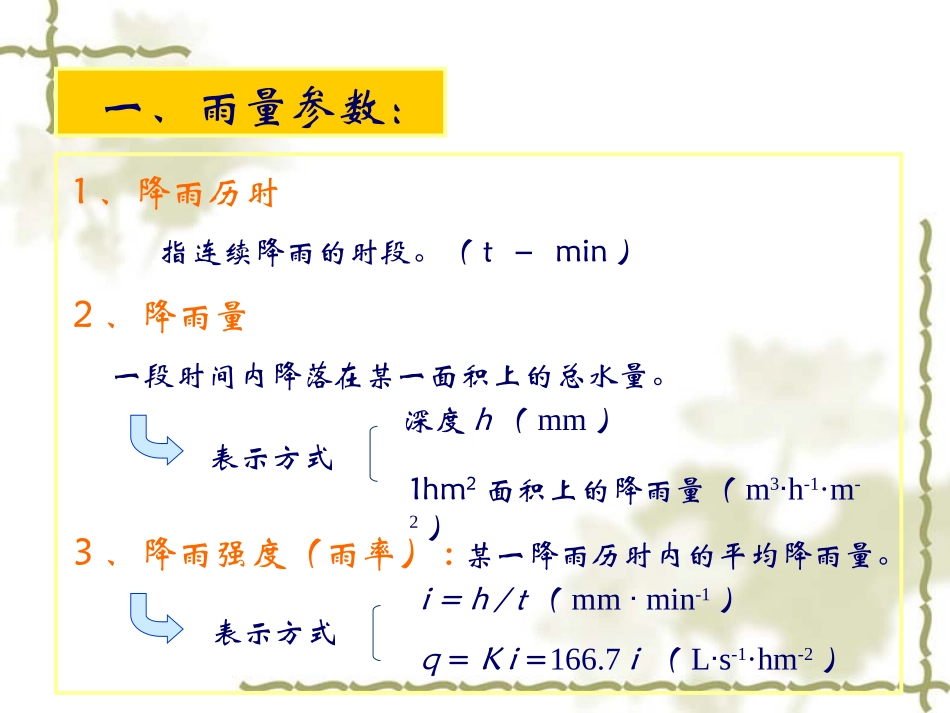

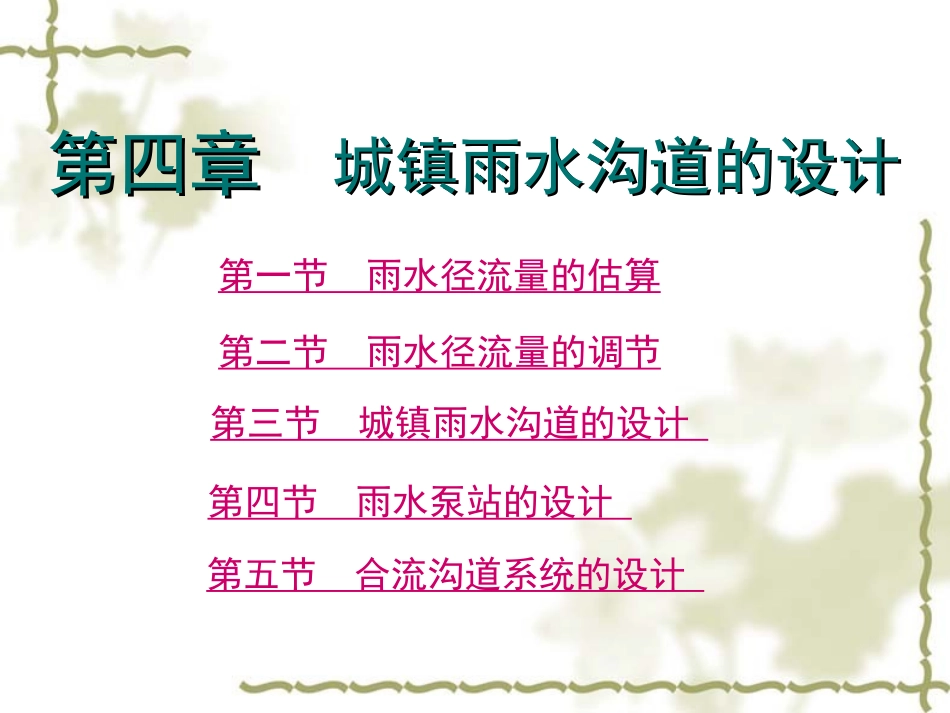

第四章第四章城镇雨水沟道的设计城镇雨水沟道的设计第一节雨水径流量的估算第二节雨水径流量的调节第三节城镇雨水沟道的设计第四节雨水泵站的设计第五节合流沟道系统的设计第一节雨水径流量的估算一、雨量参数：1、降雨历时指连续降雨的时段。（t－min）2、降雨量一段时间内降落在某一面积上的总水量。3、降雨强度（雨率）:某一降雨历时内的平均降雨量。深度h（mm）表示方式1hm2面积上的降雨量（m3·h-1·m-2）i=h/t（mm·min-1）q=Ki=166.7i（L·s-1·hm-2）表示方式我国常用的暴雨强度公式形式：nbtPcAq)()lg1(1671q:设计暴雨强度，L/(s·ha)；P：设计重现期，a；t:降雨历时，min；A1、c、b、n：地方参数。例：南京8.0)3.13()lg671.01(3.2989tPq雨量参数：洪水的大小50年一遇100年一遇洪水重现期50年100年频率2%（0.02）1%（0.01）频率：单位时间内某一降雨强度的降雨出现的次数。重现期：某一降雨强度的降雨出现一次的时间。4、降雨强度的频率和重现期推理公式：雨水沟道设计流量一般采用推理公式计算：qAiAKqv式中：qv——雨水沟道的设计流量，L/s；A——排水面积，hm2；i——降雨强度，mm/min；q——降雨强度，L/（s·hm2）；K——单位换算系数，等于167；ψ——径流系数，其值小于1，地面径流量与降雨量之比。二、雨水沟道设计流量的估算：降雨分析、降雨记录的整理雨水沟道设计流量的估算——设计降雨强度的确定雨水沟道设计流量的估算——设计降雨历时的确定设计降雨历时：以排水面积中最远的一点到集水点的雨水流行时间作为设计降雨历时。雨水沟道设计流量的估算——设计重现期的确定雨水沟道设计流量的估算——径流系数的确定影响径流系数的因素：地面的透水性、地面坡度、降雨情况（久雨和暴雨）。径流系数常采用面积内各类地面的径流系数的加权平均值。估算步骤：应用推理公式确定雨水沟道的设计流量时：排水面积的值精度较高；径流系数的值很难精确，且随城市的建设而变动；降雨强度设计值的确定，随意性很大；重现期的选用富有随意性；地面集水时间富有随意性。雨水沟道口径的决定同经济考虑有密切关系，不太可能避免溢流，如果溢流问题考虑周到，雨水沟道可以小些。讨论第二节雨水径流量的调节有可能降低整个沟系的造价由于雨水流量大，沟槽长，下游沟道的雨水流量尤其大，设置调节池，可使下游沟道的设计流量减小，降低下游沟系的造价，而且做调节池的造价要比沟管省，故有可能降低整个沟系的造价。能使雨水沟道的设计有较大的灵活性如今后在所在的汇水区域上大量造房，会使不透水面积增加，从而使径流量剧增，一般很少有可能再重新排管，此时若能设置一个调节池，将上游的流量引入调节池，洪峰过后再排入下游管道，则可使下游沟道仍能使用，从而解决该技术矛盾。能改善合流制管系暴雨时的溢流水水质由于合流制沟管在遇到暴雨时，会有大量溢流水产生，而溢流的水中含有相当的生活污水和工业废水，水质较差，若能在截流式合流制的溢流井后面设置调节池，并对进入调节池的溢流污水进行处理后再将其排入水体，就能使最终排入水体的溢流水的水质得到改善。雨水径流调节池的作用调节池的最佳设计位置选择尽可能利用当地的地形条件，如水库、池塘、河流等。应专门建设。一般位置：汇流点。在有池塘、河床可以利用，或有洼池可以建池的情况下，往往可以调节径流量，以减小其下游的沟道口径。调节池构造流槽式泵汲式溢流堰式调节池常用的布置形式溢流堰式流槽式泵汲式第三节城镇雨水沟道的设计1、充分利用地形，就近排入水体2、尽量避免设置雨水泵站3、结合街区及道路规划4、结合城市竖向规划5、合理开辟水体6、雨水口的设置一、雨水沟道设计及布置的原则二、雨水沟道系统的平面布置雨水口的设置位置，要配合道路边沟，在道路交叉口处，雨水不应漫过路面。陡坡地区:为避免因沟道坡度太陡，设跌水窨井等特殊构筑物，使干沟与等高线斜交，以适当减少干沟坡度。受地形影响平坦地区:为避免干沟埋深过大，增加造价，干沟应设在流域的中部，以减少两侧支沟长度。根据城市规划和建设情况，考虑利用河湖水体与洼地调蓄雨水，把地形条件、地下水位以及原有的和...
