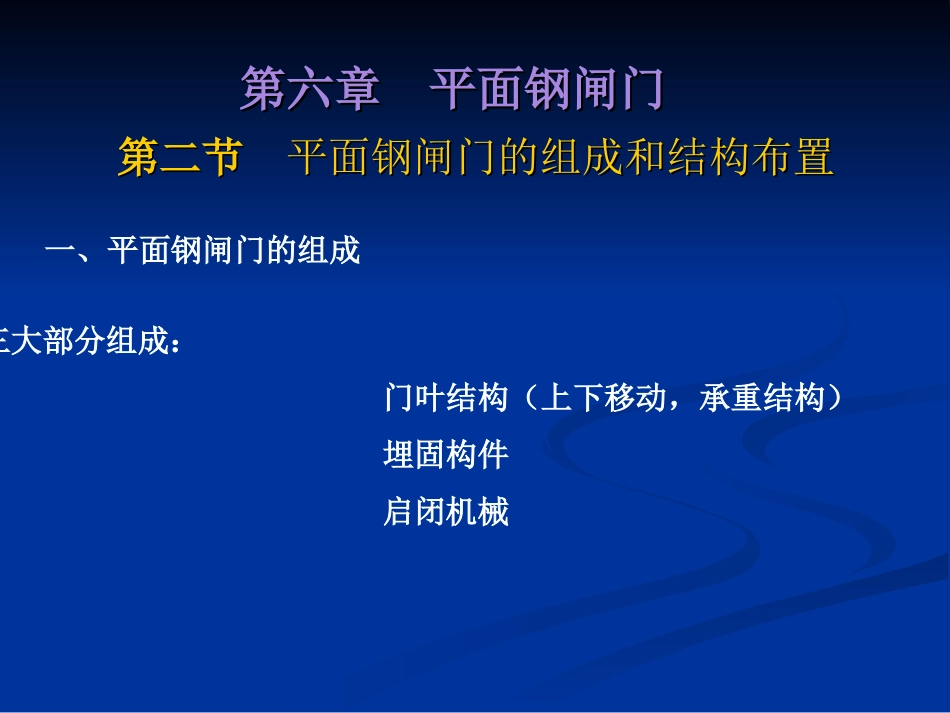

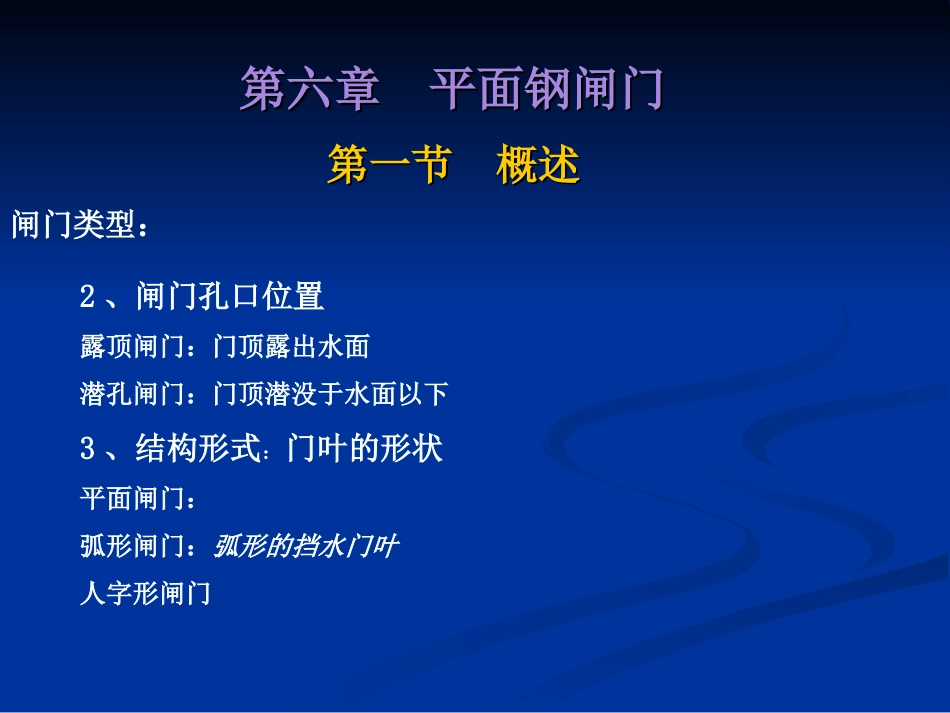

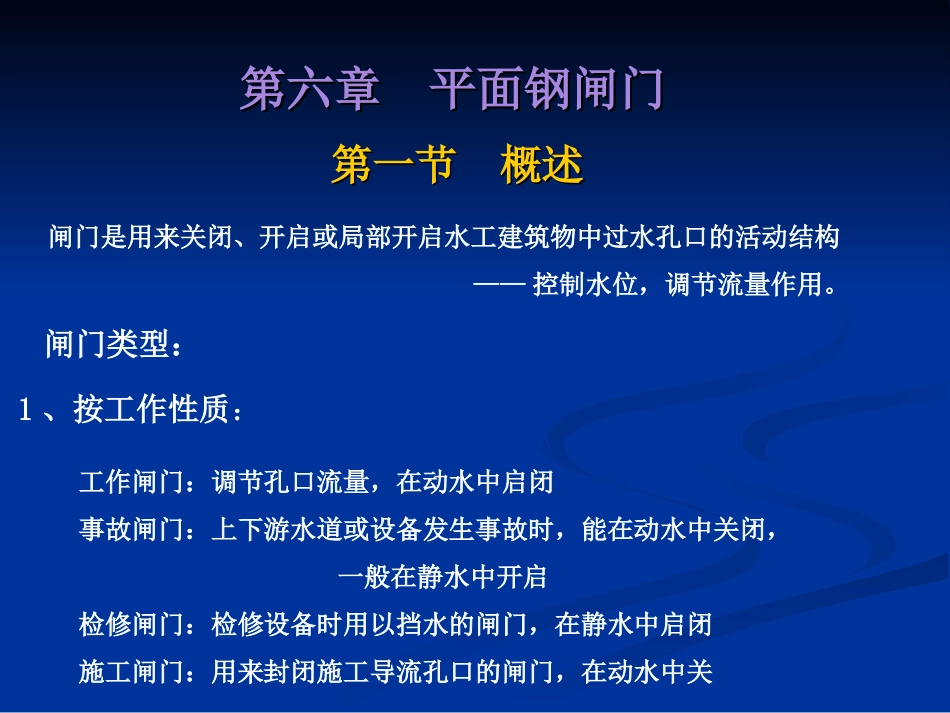

第六章平面钢闸门第六章平面钢闸门第一节概述第一节概述闸门是用来关闭、开启或局部开启水工建筑物中过水孔口的活动结构——控制水位，调节流量作用。闸门类型：1、按工作性质：工作闸门：调节孔口流量，在动水中启闭事故闸门：上下游水道或设备发生事故时，能在动水中关闭，一般在静水中开启检修闸门：检修设备时用以挡水的闸门，在静水中启闭施工闸门：用来封闭施工导流孔口的闸门，在动水中关第六章平面钢闸门第六章平面钢闸门第一节概述第一节概述闸门类型：2、闸门孔口位置露顶闸门：门顶露出水面潜孔闸门：门顶潜没于水面以下3、结构形式：门叶的形状平面闸门：弧形闸门：弧形的挡水门叶人字形闸门第六章平面钢闸门第六章平面钢闸门第二节第二节平面钢闸门的组成和结构布置平面钢闸门的组成和结构布置一、平面钢闸门的组成三大部分组成：门叶结构（上下移动，承重结构）埋固构件启闭机械第六章平面钢闸门第六章平面钢闸门第二节第二节平面钢闸门的组成和结构布置平面钢闸门的组成和结构布置（一）门叶结构竖放着的板梁结构第六章平面钢闸门第六章平面钢闸门第六章平面钢闸门第六章平面钢闸门第二节第二节平面钢闸门的组成和结构布置平面钢闸门的组成和结构布置组成：1、面板：直接承受水压，并传给梁格2、梁格：次梁（顶梁、底梁、水平次梁、竖直次梁），——主梁，边梁形成骨架，承受由面板传来的水压（减小面板跨度，从而减小面板厚度）第六章平面钢闸门第六章平面钢闸门第二节第二节平面钢闸门的组成和结构布置平面钢闸门的组成和结构布置3、横向联结系：位于闸门横向竖平面内（兼作竖直次梁）作用：增加横向刚度（并支承底梁、顶梁，水平次梁）实腹隔板式（横隔板）桁架式第六章平面钢闸门第六章平面钢闸门第二节第二节平面钢闸门的组成和结构布置平面钢闸门的组成和结构布置4、纵向联结系：位于闸门主梁下翼缘平面内作用：增加纵向刚度、承受部分自重（40％自重，另60％由面板承担）及竖向荷载一般采用桁架式：弦杆为上下主梁的下翼缘，竖杆为横隔板的下翼缘，斜杆另设，支承在边梁上第六章平面钢闸门第六章平面钢闸门第二节第二节平面钢闸门的组成和结构布置平面钢闸门的组成和结构布置5、行走支承：保证闸门移动在边梁上设置滚轮（主轮、反轮、侧轮）或滑块侧轮、反轮：防止闸门左右倾斜被卡住或前后碰撞6、吊耳：将闸门与吊索或吊杆相连的装置7、止水（水封）：门叶结构和孔口周围缝隙之间设置，防止闸门漏水第六章平面钢闸门第六章平面钢闸门第二节第二节平面钢闸门的组成和结构布置平面钢闸门的组成和结构布置（二）埋固构件（埋设在门槽内）行走支承轨道、止水座、保护门槽的加固角钢等荷载传递途径：第六章平面钢闸门第六章平面钢闸门第二节第二节平面钢闸门的组成和结构布置平面钢闸门的组成和结构布置二、平面钢闸门的结构布置确定所需构件、构件数目、构件位置（一）主梁的布置1、主梁的数目：由闸门尺寸确定跨度L≤闸门高度H,采用多主梁（主梁数目多于两根）跨度L≥1.5H，采用双主梁第六章平面钢闸门第六章平面钢闸门第二节第二节平面钢闸门的组成和结构布置平面钢闸门的组成和结构布置为什么跨度大，而主梁数目反而减少？L增大，比L增加更快，为了满足强度和刚度要求增大I、W（）增大梁高h效果最好第六章平面钢闸门第六章平面钢闸门第二节第二节平面钢闸门的组成和结构布置平面钢闸门的组成和结构布置多个小主梁的材料集中在少数梁上使用例：H≤L≤1.5H，经过计算比较后选用第六章平面钢闸门第六章平面钢闸门第二节第二节平面钢闸门的组成和结构布置平面钢闸门的组成和结构布置2、主梁的位置根据等荷载的原则布置（每个主梁承受相等水压力）双主梁：对称于总水压力合力作用线布置两主梁间距尽可能大，但要满足构造要求第六章平面钢闸门第六章平面钢闸门第二节第二节平面钢闸门的组成和结构布置平面钢闸门的组成和结构布置多主梁：有几个主梁将水压分布图分成面积相等的几等份，每块等分面积的形心线处为主梁位置主梁至水面的距离由公式（6-1）和（6-2）求得第六章平面钢闸门第六章平面钢闸门第二节第二节平面钢闸门的组成和结构布置平面钢闸门的组...
