第15章-闸门启闭机安装、钢结构制

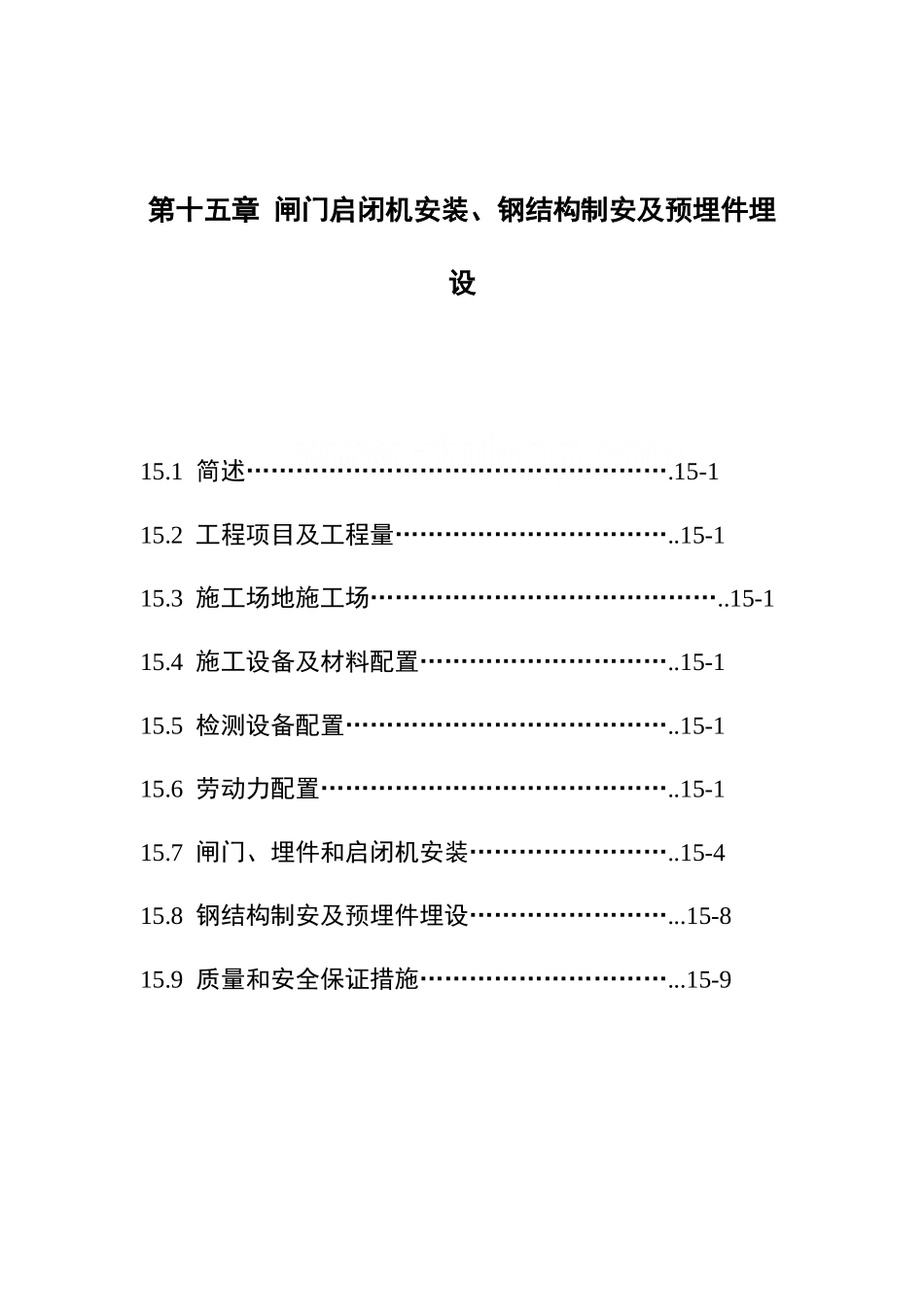

第十五章 闸门启闭机安装、钢结构制安及预埋件埋设15.1 简述…………………………………………….15-115.2 工程项目及工程量……………………………..15-115.3 施工场地施工场……………………………………..15-115.4 施工设备及材料配置…………………………..15-115.5 检测设备配置…………………………………..15-115.6 劳动力配置……………………………………..15-115.7 闸门、埋件和启闭机安装……………………..15-415.8 钢结构制安及预埋件埋设……………………...15-815.9 质量和安全保证措施…………………………...15-9第十五章 闸门启闭机安装、钢结构制安及预埋件埋设15.1 简述本施工组织及技术方案是针对重庆金家坝水电站闸门和启闭机安装、钢结构制安及预埋件工程施工而编制的。本施工组织及技术方案是依照招标文件及《水利水电工程钢闸门制造安装及验收法律规范》（DL/T5018-2025）、《水利水电工程启闭机制造、安装及验收法律规范》（DL/T50115-1994）等引用标准和法律规范而编制。15.2 工程项目及工程量15.2.1 技术条款第 13 章所示的所有闸门启闭机安装。包括闸门门叶、门槽埋件、液压启闭机械和电气设备，以及液压管道、基础埋件、埋管等附属设施安装。15.2.2 技术条款第 11 章所示的钢栏杆、钢梯及零星金属件以及上述项目的埋设件等钢结构的制造和安装。15.2.3 技术条款第 12 章所示的预埋管道、预埋固定件的加工埋设。15.3 施工场地施工场施工场地施工场做为压力钢管管节的周转堆放地，同时做为钢结构和预埋件的制作车间。施工场地施工场占地 1200m2，其厂界可按施工场地现场情况而定，场内区域划分及布置可因地制宜，但应尽量靠近交通洞口并有公路连通外界。厂内地面需找平并用沙垫层铺垫压实，厂内房屋建筑面积 100m2，另设风雨棚 150m2，厂内配电 200KVA。施工场地施工场平面布置见图 15-3-1。15.4 施工设备及材料配置施工设备及材料配置见表 15-4-1。15.5 检测设备配置 检测设备配置见表 15-5-1。15.6 劳动力配置劳动力配置详见表 15-6-1。劳动力配置考虑施工强度、劳动组合及工期安排等因素，其中焊工中持有级别焊缝合格证人数 10 人；机械运转工指机床工等。施工场地施工场平面示意图图 15-3-1 厂内主公路说明：1.焊材二级库，2.电焊机房，3.配电室，4.空压机室， 5.探伤室，6.X 光透视平台，7.值班室，8，15.办公室 10.工具室。原材料堆放场防雨棚 10 9 8 7成品钢管节...
