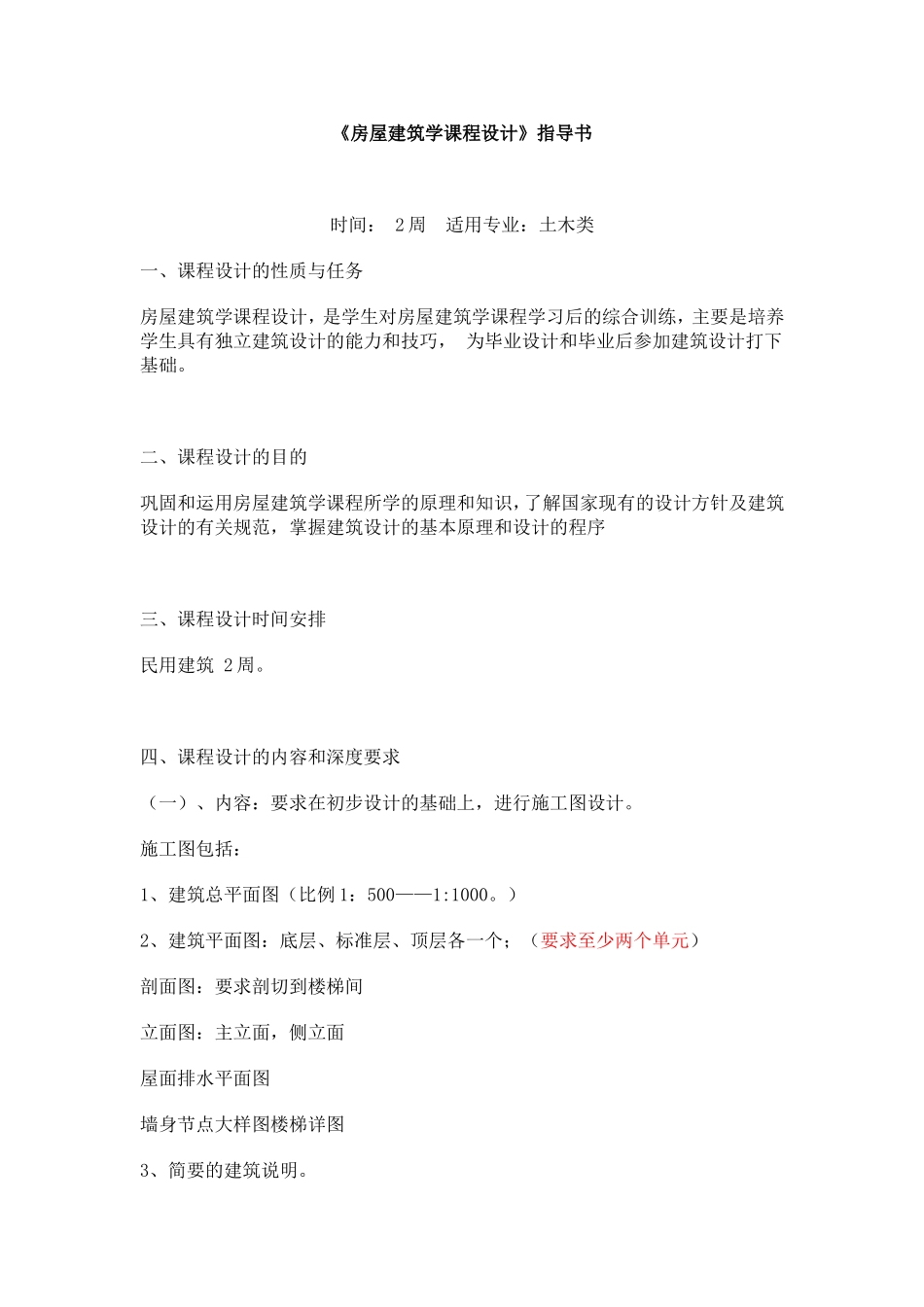

《房屋建筑学课程设计》指导书时间：2周适用专业：土木类一、课程设计的性质与任务房屋建筑学课程设计，是学生对房屋建筑学课程学习后的综合训练，主要是培养学生具有独立建筑设计的能力和技巧，为毕业设计和毕业后参加建筑设计打下基础。二、课程设计的目的巩固和运用房屋建筑学课程所学的原理和知识，了解国家现有的设计方针及建筑设计的有关规范，掌握建筑设计的基本原理和设计的程序三、课程设计时间安排民用建筑2周。四、课程设计的内容和深度要求（一）、内容：要求在初步设计的基础上，进行施工图设计。施工图包括：1、建筑总平面图（比例1：500——1:1000。）2、建筑平面图：底层、标准层、顶层各一个；（要求至少两个单元）剖面图：要求剖切到楼梯间立面图：主立面，侧立面屋面排水平面图墙身节点大样图楼梯详图3、简要的建筑说明。4、图面整齐、清洁，方案要求合理且有一定的实用价值。（二）、深度要求：1、平面图（1）、标注建筑纵横轴线号。（2）、标注建筑外墙三道尺寸线、内部尺寸线。外部尺寸：三道尺寸（总尺寸、轴线尺寸、墙段和门窗尺寸）内部尺寸：内部墙段、门窗洞口、墙厚等细部尺寸。（标注一个单元）（3）、标注各层标高及室外地坪标高，一般标在入口处或公共走道上，若房间或外廊地面低于同层标高时，要在该处标明。（4）、标注门窗编号，凡高、宽与形式均同者为同一号，其中只要一项不同者，另编号。（5）、标注剖面图、详图的位置及索引编号，剖面线只能划在底层平面上。（6）、标注房间的名称、图名及比例。（7）、楼梯间绘出详图。2、立面图（1）、标明建筑外形、门窗、雨篷、外廊或阳台的位置。（2）、标注标高、边轴线即编号，注写图名和比例。（3）、注明外墙材料及作法，饰面分格线、立面细部详图索引号。3、剖面图（剖在楼梯间位置）（1）、要表明建筑各主要部分的高度及分层情况，以及主要构建和相互关系。（2）、标注室内外地面标高、楼地面标高、屋面标高，标注三道外部尺寸（建筑总高度、各层层高、窗户和窗间墙尺寸）。（3）、节点详图索引。（4）、楼地面、屋顶的作法（可签号）。（5）、剖面图的名称、比例。4、屋顶排水平面图（1）、确定雨水管数量、布置，屋面排水方向，坡度及各坡面交线等。（2）、屋面上人孔或出入口的位置。（3）、图名和比例5、建筑说明：简要说明方案特点、设计标准和建筑做法等。五、成绩评定按图纸完成的工作量、清晰程度以及方案的合理性评定出优、良、中、及格、不及格五个档次。六、图纸2#。要求图面美观、工整，表达清晰。房屋建筑学课程设计任务书（一）•设计题目：单元式多层住宅二、设计条件：1、地形平坦，开阔。2、主要户型：二室二厅面积80~90m2，三室二厅一卫面积90~120m2，三室二厅二卫面积110~130m2，要求设计两种户型以上，一个单元可布置同一种户型或两种户型。3、层数：6层,层高：3.0m或3.3m。4、结构类型：砖混结构，按非抗震设。5、房间组成及要求参考2000年小康住宅新标准。2000年小康住宅新标准项目房间面积房间面积功能空间使用面积标准客厅18~25m2主卧室12~16m2餐厅不小于8m2双人次卧室12~14m2门厅2~3m2单人次卧室8~10m2厨房不小于6m2工作室6~8m2卫生间4~6m2（双卫生间可增加）储藏空间2~4m2（吊柜不计入）设施配置标准厨房I型灶台、调理台、双盆洗池、吊柜、冰箱位、排油烟机（操作面延长线≥2700mm）II型灶台、调理台、搁置台、双盆洗池、吊柜、冰箱位、排油烟机（操作面延长线≥3000mm）卫生间I型淋浴、洗面盆、坐便器、镜箱、洗衣机位、通风道II型浴盆（1.5m）和淋浴器、洗面化妆台、化妆镜、坐便器、洗衣机位、通风道附注：1、表中标注面积可适当增大。2、储藏间、工作室可根据具体情况设置。3、合理分隔卫生间，减少便溺、洗浴、洗衣、化妆洗面的相互干扰。4、双卫生间设置应考虑内外分开，卫生设备应不同。5、保证客厅、厨房有天然采光。6、设置门斗，方便更衣换鞋，展宽阳台（生活阳台1.5~1.8m），提供室外休息场所卧室可设置观景窗，合理设置过渡空间。7、垃圾袋装化，自行车就近入库，预留汽车停车位。8、有宜人的绿化和景观，人均绿化面积达到0.8~1.0m2，体现节能、节地、保...
