集成灶灶具部分(燃气灶、红外线炉)各部件名称、常见故障与排除VIP免费

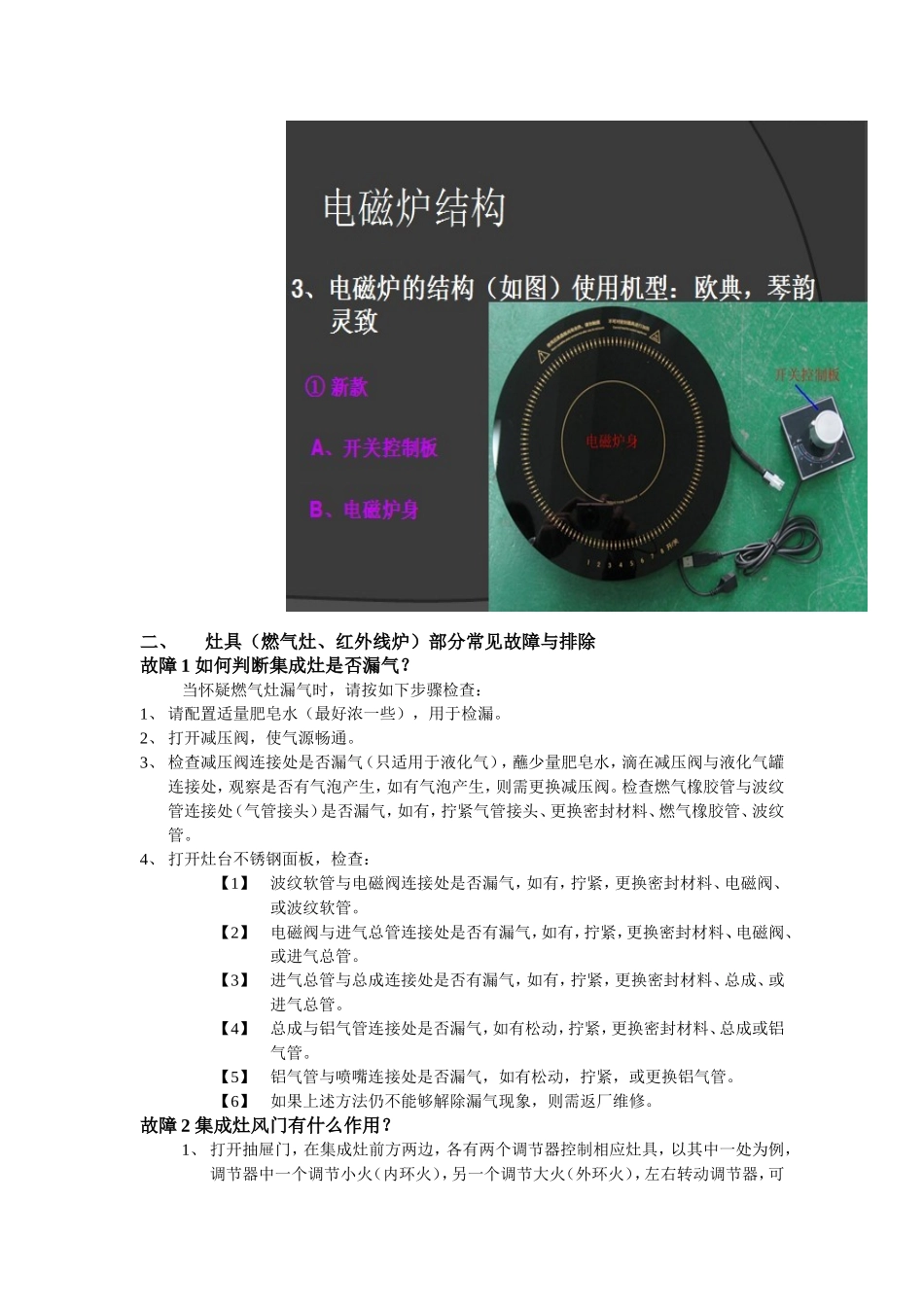

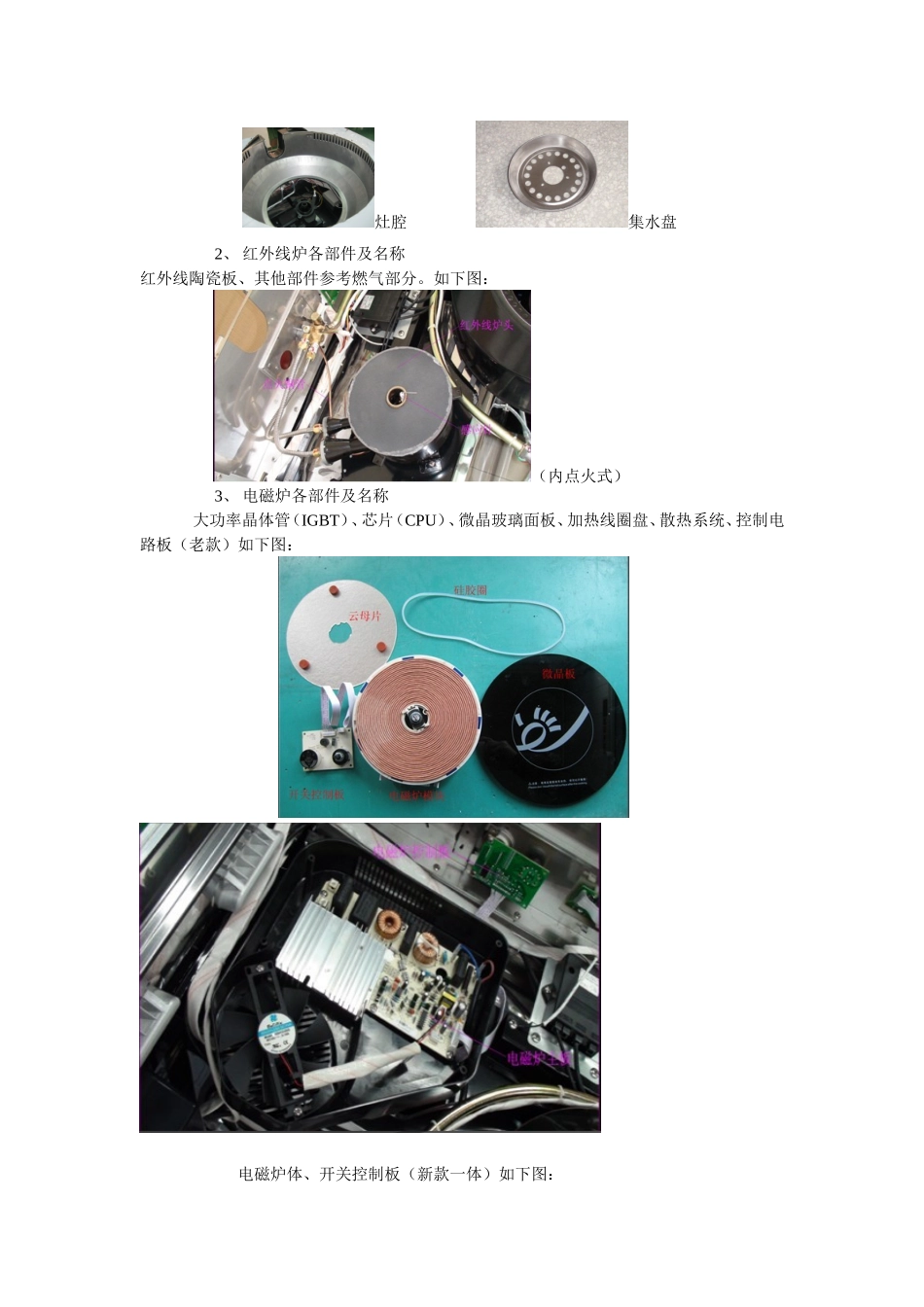

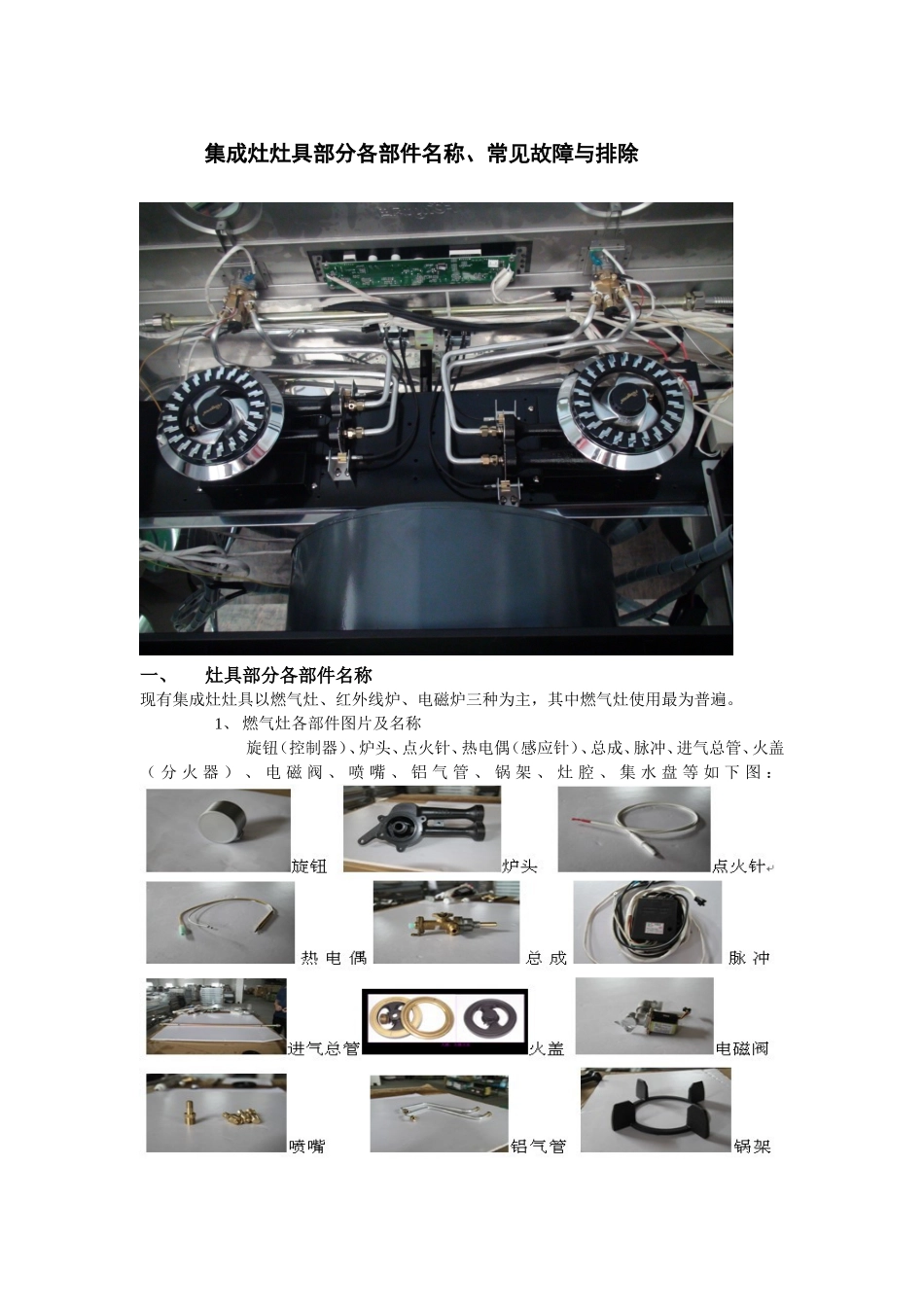

集成灶灶具部分各部件名称、常见故障与排除一、灶具部分各部件名称现有集成灶灶具以燃气灶、红外线炉、电磁炉三种为主，其中燃气灶使用最为普遍。1、燃气灶各部件图片及名称旋钮（控制器）、炉头、点火针、热电偶（感应针）、总成、脉冲、进气总管、火盖（分火器）、电磁阀、喷嘴、铝气管、锅架、灶腔、集水盘等如下图：灶腔集水盘2、红外线炉各部件及名称红外线陶瓷板、其他部件参考燃气部分。如下图：（内点火式）3、电磁炉各部件及名称大功率晶体管（IGBT）、芯片（CPU）、微晶玻璃面板、加热线圈盘、散热系统、控制电路板（老款）如下图：电磁炉体、开关控制板（新款一体）如下图：二、灶具（燃气灶、红外线炉）部分常见故障与排除故障1如何判断集成灶是否漏气？当怀疑燃气灶漏气时，请按如下步骤检查：1、请配置适量肥皂水（最好浓一些），用于检漏。2、打开减压阀，使气源畅通。3、检查减压阀连接处是否漏气（只适用于液化气），蘸少量肥皂水，滴在减压阀与液化气罐连接处，观察是否有气泡产生，如有气泡产生，则需更换减压阀。检查燃气橡胶管与波纹管连接处（气管接头）是否漏气，如有，拧紧气管接头、更换密封材料、燃气橡胶管、波纹管。4、打开灶台不锈钢面板，检查：【1】波纹软管与电磁阀连接处是否漏气，如有，拧紧，更换密封材料、电磁阀、或波纹软管。【2】电磁阀与进气总管连接处是否有漏气，如有，拧紧，更换密封材料、电磁阀、或进气总管。【3】进气总管与总成连接处是否有漏气，如有，拧紧，更换密封材料、总成、或进气总管。【4】总成与铝气管连接处是否漏气，如有松动，拧紧，更换密封材料、总成或铝气管。【5】铝气管与喷嘴连接处是否漏气，如有松动，拧紧，或更换铝气管。【6】如果上述方法仍不能够解除漏气现象，则需返厂维修。故障2集成灶风门有什么作用？1、打开抽屉门，在集成灶前方两边，各有两个调节器控制相应灶具，以其中一处为例，调节器中一个调节小火（内环火），另一个调节大火（外环火），左右转动调节器，可以调节进风孔的大小，从而改变火焰的状态。2、当出现燃烧情况不理想时，如离焰、黄焰、黑火、火焰过大或过小时、或出现燃烧噪音、回火等现象时，通过调节风门处进风量的大小便可以达到较理想的燃烧状况。风门外部图如下：故障3集成灶为什么不是纯蓝色火焰？如果火焰的主体部分是蓝色，黄、红火焰只是飘在外焰末梢，这不是产品问题，而是由于气体杂质成分所引起的。而主体部分的蓝色火焰完全保证了燃烧充分性和热效率，不影响气灶的性能。故障4集成灶为什么会出现红火？1、燃气原因：当燃烧气体内水分较多或含有的杂质过多时，会使火焰的颜色呈现红色。2、粉尘原因：当屋内有粉尘或炒菜时空气中水分和油气量增时，也容易出现红火。3、风门原因：当风门调节位置不佳，也可能出现此种情况，只需调节风门即可。4、锅架原因：由于支锅架表面搪瓷在高温加热颜色发红，由于搪瓷的特殊材料在支锅架周围会出现火焰为红色，这是金属离子高温下的颜色。因此，红火不是灶出了问题，而是由于上述原因所造成，不会影响正常使用，也不会对人健康产生危害。5、火盖原因：当火盖用的时间久了，火盖孔眼或表面出现油污等不净物（只需清洗火盖即可），也会导致红火原因。故障5集成灶出现黄色火焰怎么办？若为单边：1、风门没有调节好，进空气太少。2、炉头内有灰尘，影响空气均匀补充。若为双边：1、气的质量差，特别是人工煤气。2、气源与集成灶型号不匹配（换气源配置或者改喷嘴孔径大小）。故障6当遇到集成灶点不着火时，该怎么办？A:如果遇到集成灶点不着火时，可以从原理上把点不着火分为4秒点不着火，或点火后熄火。具体分析如下表：点正火盖有气有火星有气单边点火针没对准火槽（火盖位置不正确）火不着常时间点不着（4秒）点火针位置高低不正确引火槽堵（如锅灰、油污等）风门调节不正确双边气压高（用瓶装液化气减压阀不正确最明显）管道内有空气气种与机器型号配置不符无火星有气一边/双边点火针线老化，破裂点火针线没接好脉冲供电不正常（查电源主板）脉冲坏火盖无气有火星无气电磁阀打开（有啪的响声）总阀是否打开或没有气减压阀是否堵塞气管...
