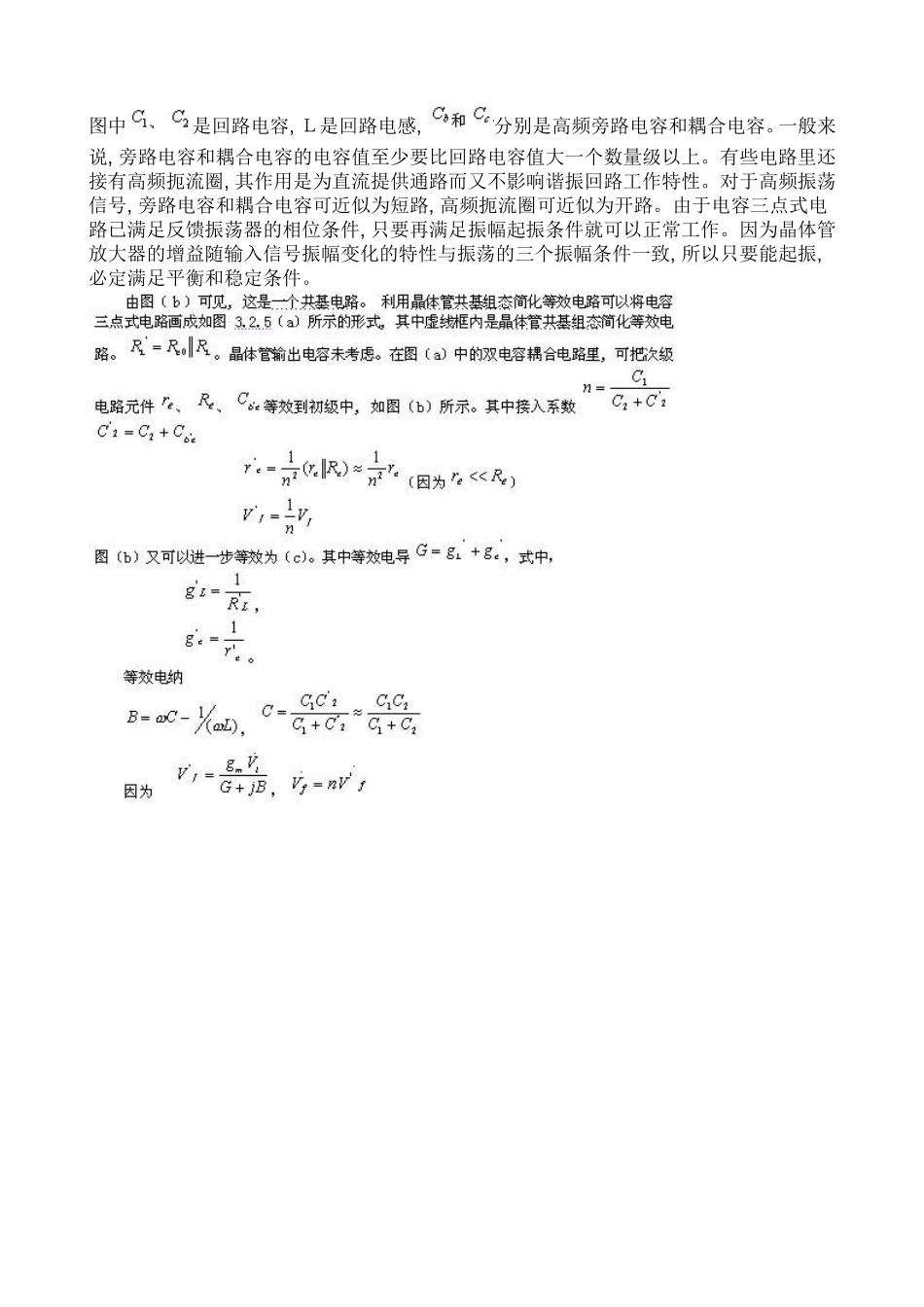

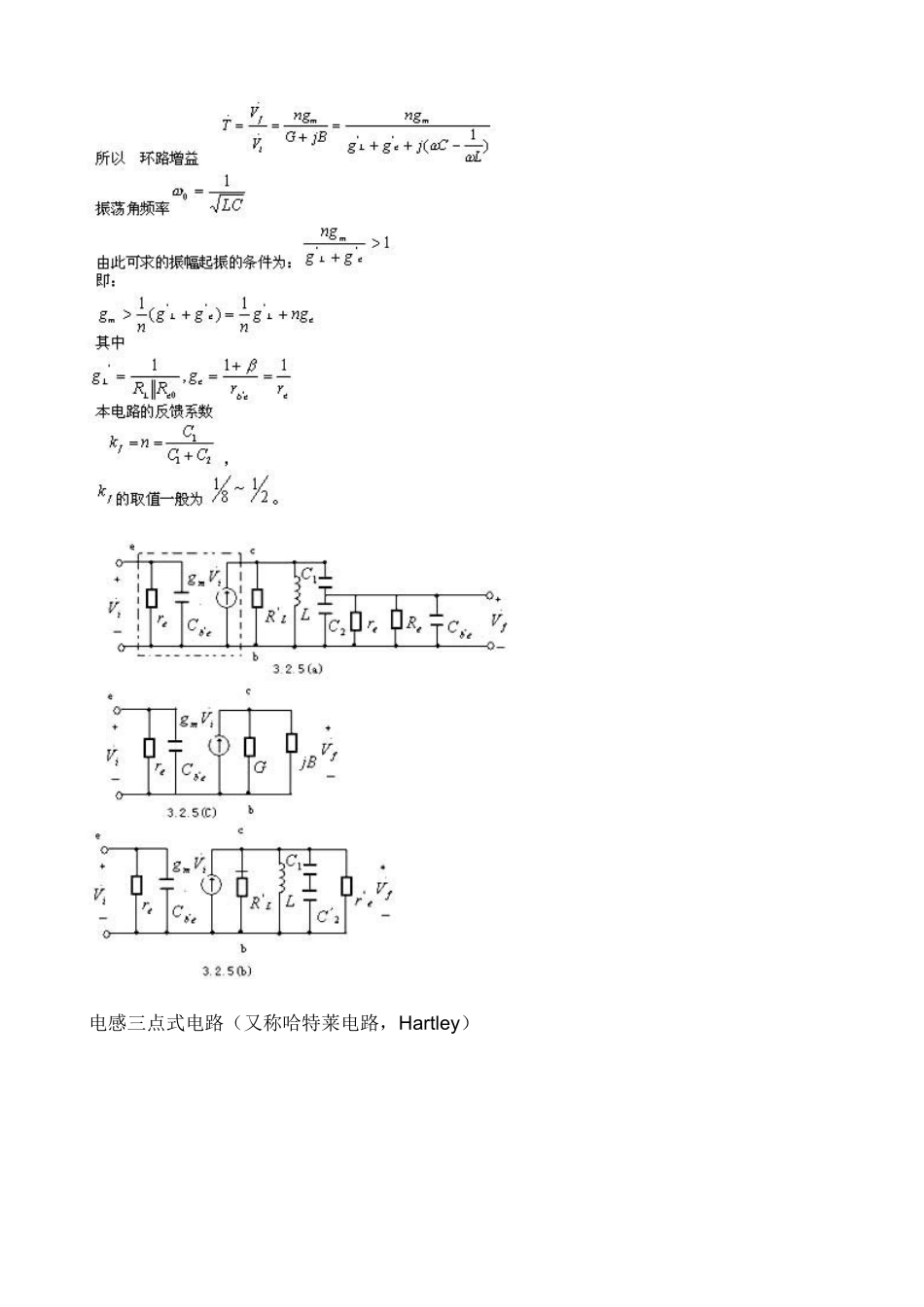

三点式振荡基本原理整理三点式振荡电路组成法则（相位条件）三点式振荡器是指LC回路的三个端点与晶体管的三个电极分别连接而组成的一种振荡器。三点式振荡器电路用电容耦合或自耦变压器耦合代替互感耦合,可以克服互感耦合振荡器振荡频率低的缺点,是一种广泛应用的振荡电路,其工作频率可达到几百兆赫。上图是三点式振荡器的原理图。先分析在满足正反馈相位条件时LC回路中三个电抗元件应具有的性质。电容三点式电路（又称考毕兹电路,Coplitts）图中是回路电容,Ｌ是回路电感,分别是高频旁路电容和耦合电容。一般来说,旁路电容和耦合电容的电容值至少要比回路电容值大一个数量级以上。有些电路里还接有高频扼流圈,其作用是为直流提供通路而又不影响谐振回路工作特性。对于高频振荡信号,旁路电容和耦合电容可近似为短路,高频扼流圈可近似为开路。由于电容三点式电路已满足反馈振荡器的相位条件,只要再满足振幅起振条件就可以正常工作。因为晶体管放大器的增益随输入信号振幅变化的特性与振荡的三个振幅条件一致,所以只要能起振,必定满足平衡和稳定条件。电感三点式电路（又称哈特莱电路，Hartley）三点式电路的特点：电容三点式：反馈电压中高次谐波分量很小，因而输出波形好，接近正弦波。反馈系数因与回路电容有关，如果用该变回路的方法来调整震荡频率，必将改变反馈系数，从而影响起震。电感三点式：便于用改变电容的方法来调整震荡频率，而不会影响反馈系数，但是反馈电压中高次谐波分量比较多，输出波形差。雾化电路庐电路装置能使盆景的假山、树木周围产生层层雾气，犹如山间飘着朵朵白云，极大地提高了观赏价值。同时也适合过分干燥的环境对空气加湿，以利人的呼吸；在水中加入适量的某种溶剂，给被污染的居住环境消毒等。中国超声波论坛,中国超声论坛,超声论坛,超声波,超声波论坛,超声波清洗,超声波资料,超声,焊接,清洗,超声波发生器,超声波电源,烟台超声波,烟台奥新超声波2d5Z/d4C!Sm0N!~:K"N工作原理:f7M1{$]&X-}4k%f,L电路由超声波发生器、水位控制器、电源等部分组成。超声波发生器主要由三极管VT1构成，VT1及其外围元件组成电容三点式LC振荡器，B是超声波换能器，其固有频率fc=1.65MHz，电容C1、C2决定振荡幅度，其固有频率略低于fc，L1、C2为正反馈元件，其固有频率略高于fc，VD5为VT1的保护二极管。由于雾化时B浸在水中，水位控制器由VT2、VT3等元器件构成，作用是：&F'o+T%~4I#j*F（1）为振荡电路提供基极偏置电流；0L.G%g:T#i1R9g,F9O（2）当盆景中水位低于设定值时，使振荡器停振，起保护作用。VT2、VT3接成复合管，通过L3、R3向VT1提供基极偏置电流，L3为高频扼流线圈，阻止超声波信号进入水位控制电路。调整R1的阻值，可改变VT1的基极电流，从而控制整机的工作电流。a、b为水位控制线，平时浸没在水中。雾化器正常工作时，若水位下降到一定限度，a、b脱离水面，VT2、VT3便截止，水位控制器停止向VT1提供基极电流，整机停止工作。%D0S'U+w)U(Z1y元器件选择VT1的质量是制作成功的关键，最好采用意大利SGS产BU406、BU407或BU408等大功率高频三极管，要求fT≥100MHz；VT2、VT3可用9014型等NPN型硅管，要求β≥100；VD1～VD4可用1N4002硅整流二极管。中国超声波论坛,中国超声论坛,超声论坛,超声波,超声波论坛,超声波清洗,超声波资料,超声,焊接,清洗,超声波发生器,超声波电源,烟台超声波,烟台奥新超声波7F'd)g,H3m4A5Q6c4X所有电阻最好全部采用RJ-0.25W金属膜电阻；电容采用CBB-100V聚苯电容；电感L1可用φ0.51mm漆包线在φ10×10mm磁芯上绕27匝，电感量约24μH；L2用φ0.69mm漆包线在φ6mm钻头绕2.5匝，然后脱胎取下，电感量约0.22μH；L3可用270μH色码电感器；换能器B是关键元件，应采用φ20×1.25mm/1.65MHz或φ20×1.2mm/1.7MHz高强度压电陶瓷片；变压器T要求次级电压为50V，功率40W；S用小型船形开关；VT1最好安装散热器；换能器B不能离水通电，否则将烧坏。盆景中水深以4～6cm为宜，应清洁。装好后调整电阻R1，使总电流为0.6A左右。中国超声论坛,j*R(M/o1e(d[本帖最后由ytwsdz于2007-6-1710:03编辑]多用途超声波微型雾化器笔者介绍一种多用途的超声波雾化器。该...
