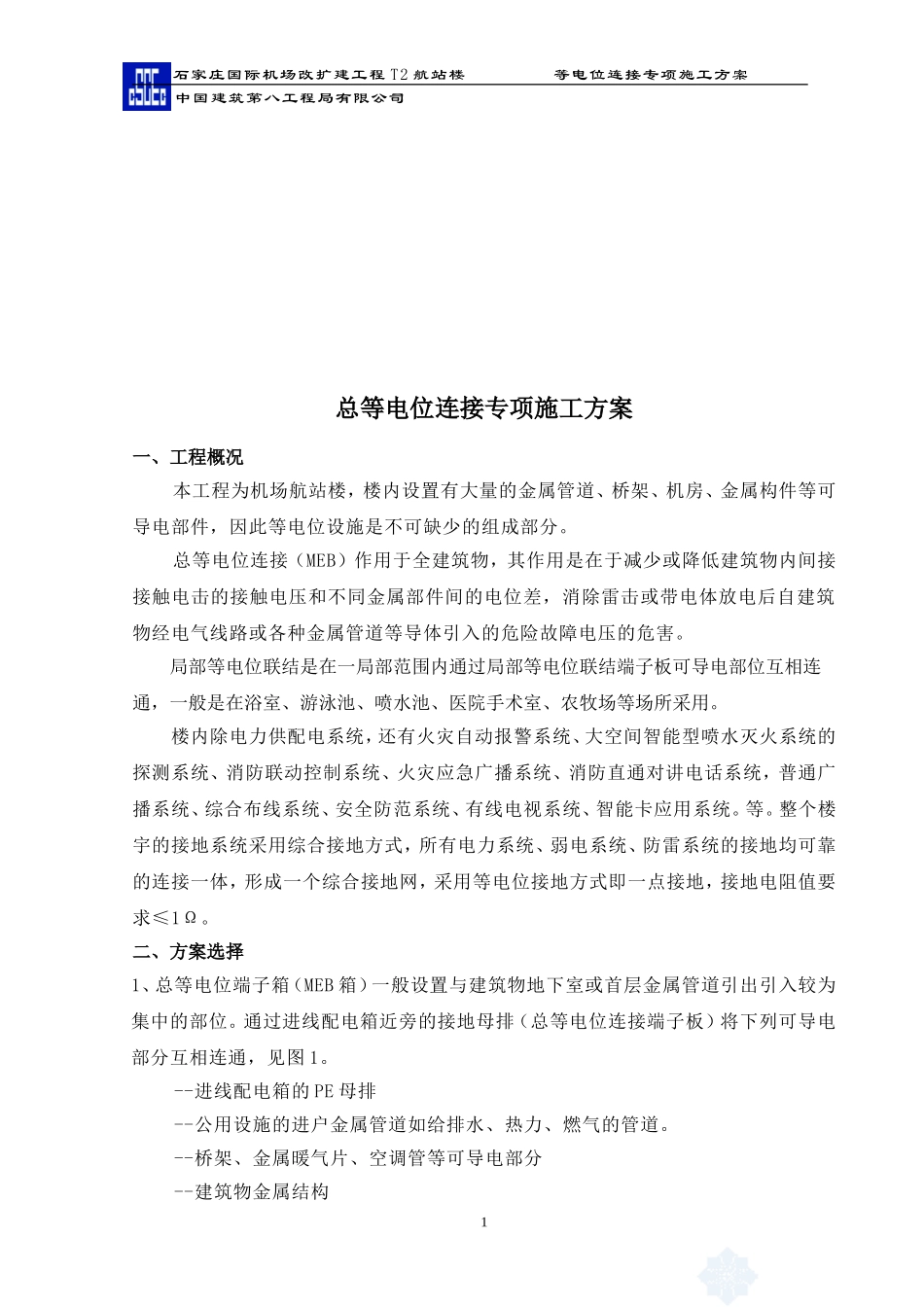

目录一、工程概况…………………………………………………………………………………1二、方案选择…………………………………………………………………………………1三、施工方法…………………………………………………………………………………3四、质量标准…………………………………………………………………………………10五、安全措施…………………………………………………………………………………10中国建筑第八工程局有限公司石家庄国际机场改扩建工程T2航站楼等电位连接专项施工方案总等电位连接专项施工方案一、工程概况本工程为机场航站楼，楼内设置有大量的金属管道、桥架、机房、金属构件等可导电部件，因此等电位设施是不可缺少的组成部分。总等电位连接（MEB）作用于全建筑物，其作用是在于减少或降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，消除雷击或带电体放电后自建筑物经电气线路或各种金属管道等导体引入的危险故障电压的危害。局部等电位联结是在一局部范围内通过局部等电位联结端子板可导电部位互相连通，一般是在浴室、游泳池、喷水池、医院手术室、农牧场等场所采用。楼内除电力供配电系统，还有火灾自动报警系统、大空间智能型喷水灭火系统的探测系统、消防联动控制系统、火灾应急广播系统、消防直通对讲电话系统，普通广播系统、综合布线系统、安全防范系统、有线电视系统、智能卡应用系统。等。整个楼宇的接地系统采用综合接地方式，所有电力系统、弱电系统、防雷系统的接地均可靠的连接一体，形成一个综合接地网，采用等电位接地方式即一点接地，接地电阻值要求≤1Ω。二、方案选择1、总等电位端子箱（MEB箱）一般设置与建筑物地下室或首层金属管道引出引入较为集中的部位。通过进线配电箱近旁的接地母排（总等电位连接端子板）将下列可导电部分互相连通，见图1。--进线配电箱的PE母排--公用设施的进户金属管道如给排水、热力、燃气的管道。--桥架、金属暖气片、空调管等可导电部分--建筑物金属结构1中国建筑第八工程局有限公司石家庄国际机场改扩建工程T2航站楼等电位连接专项施工方案--接地极引线2、局部等电位联结做法是在一局部范围内通过局部等电位联结端子板将下列部分用4mm2黄绿双色塑料铜芯线互相连通：柱内墙面侧钢筋、壁内和楼板中的钢筋网、金属结构件、公用设施的金属管道、用电设备外壳（可不包括地漏、扶手、浴巾架、肥皂盒等孤立小物件）等。一般是在浴室、游泳池、喷水池、医院手术室、农牧场等场所采用。本工程在浴室和游泳池设置有局部等电位连接。3、技术要点(1)金属管道的连接处一般不需要加接跨接线；(2)给水系统的水表需加接跨接线，以保证水管的等电位联结和接地的有效；(3)等电位联结内各联结导体间的连接可采用焊接，焊接处不应有夹渣、咬边、气孔及未焊透情况；(4)等电位联结线和等电位联结端子板宜采用铜质材料；(5)等电位联结端子板应采用螺栓连接，螺栓、垫圈、螺母等应进行热镀锌处理；(6)等电位联结线在地下暗敷时，其导体之间的连接禁止采用螺栓压接。(7)等电位连接线的截面符合表1的要求4、总等电位连接系统图2表1等电位连接线的截面中国建筑第八工程局有限公司石家庄国际机场改扩建工程T2航站楼等电位连接专项施工方案三、施工方法3.1施工准备3.1.1材料准备：(1)镀锌钢材有扁钢、圆钢等,产品应有材质检验证明及产品出厂合格证。镀锌辅料有铅丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。(2)电焊条、氧气、乙炔、沥青漆，塑料管，防腐漆等。3.1.2主要机具准备：(1)常用电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。(2)线坠、卷尺、大绳、粉线袋、紧线器、电锤、冲击钻、电焊机、电焊工具等。3.1.3作业条件:(1）防雷接地装置安装完毕。(2）各种管道的进户套管已安装3.1.4施工进度安排:由于该分项工程贯穿施工全过程，因此施工进度随土建进行，不再另做安排。3图1中国建筑第八工程局有限公司石家庄国际机场改扩建工程T2航站楼等电位连接专项施工方案3.1.5劳动力计划:电工10人，气焊工2人，管理人员1人。3.2定位放线土建工程基础施工时、根据图纸...
