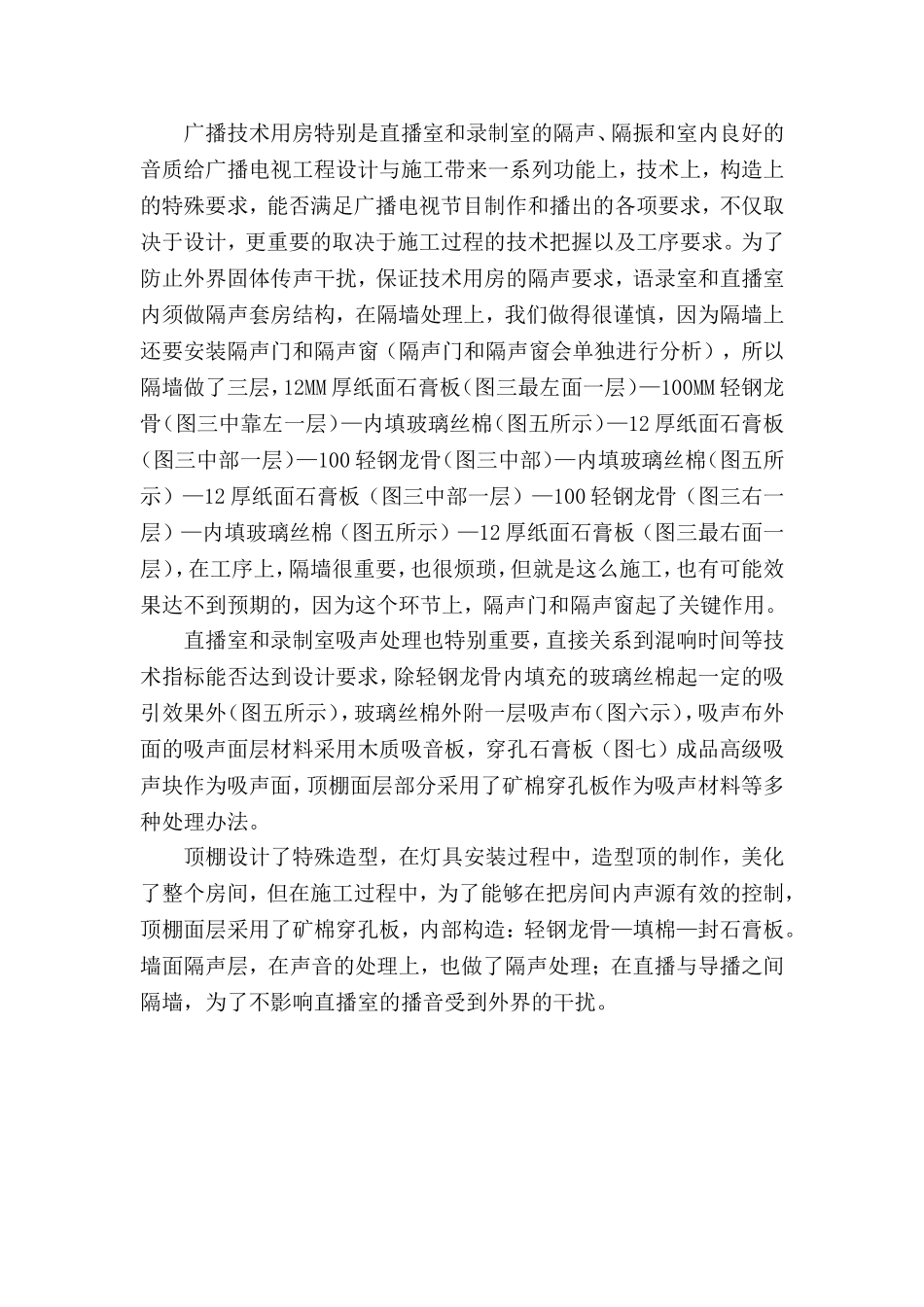

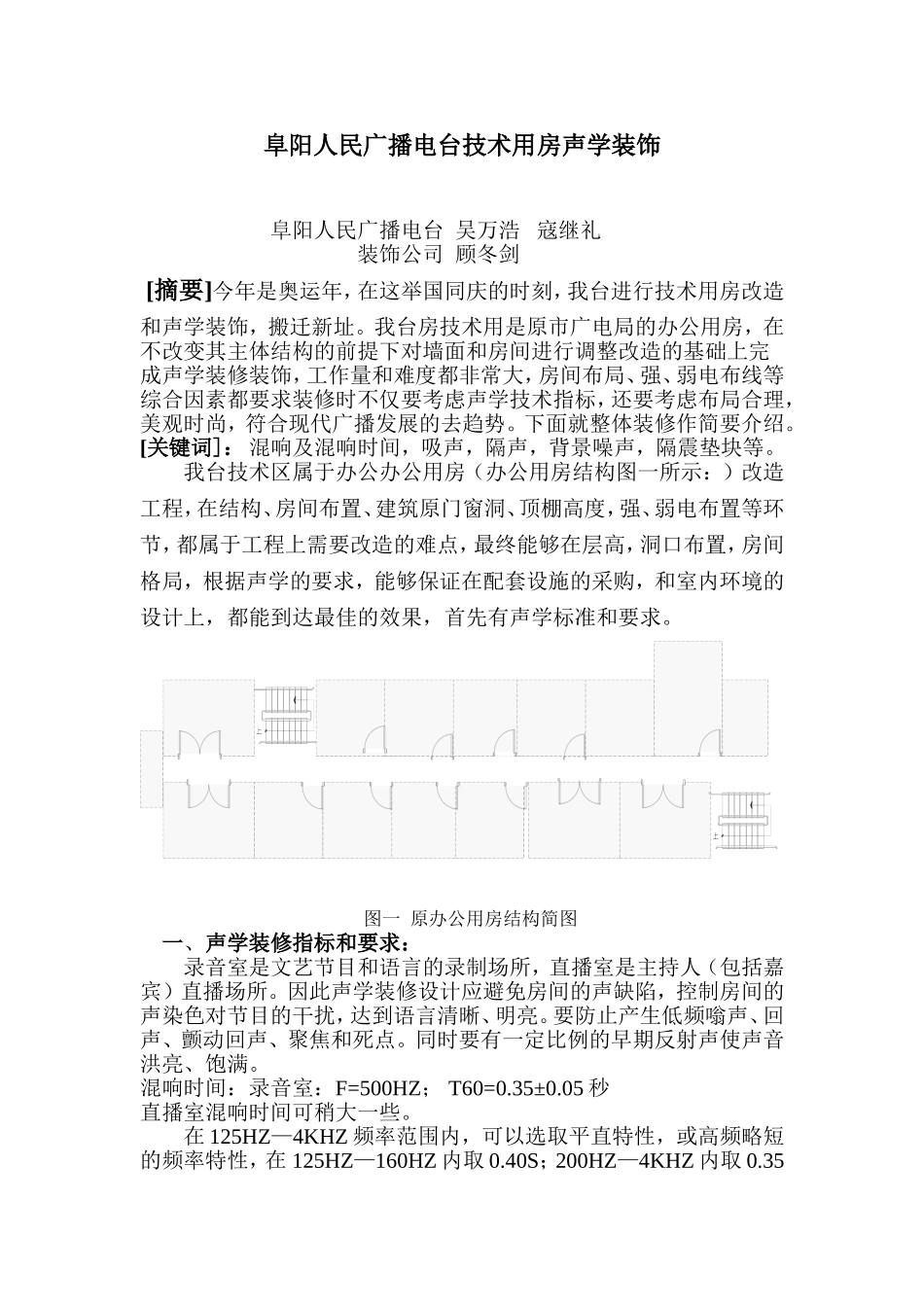

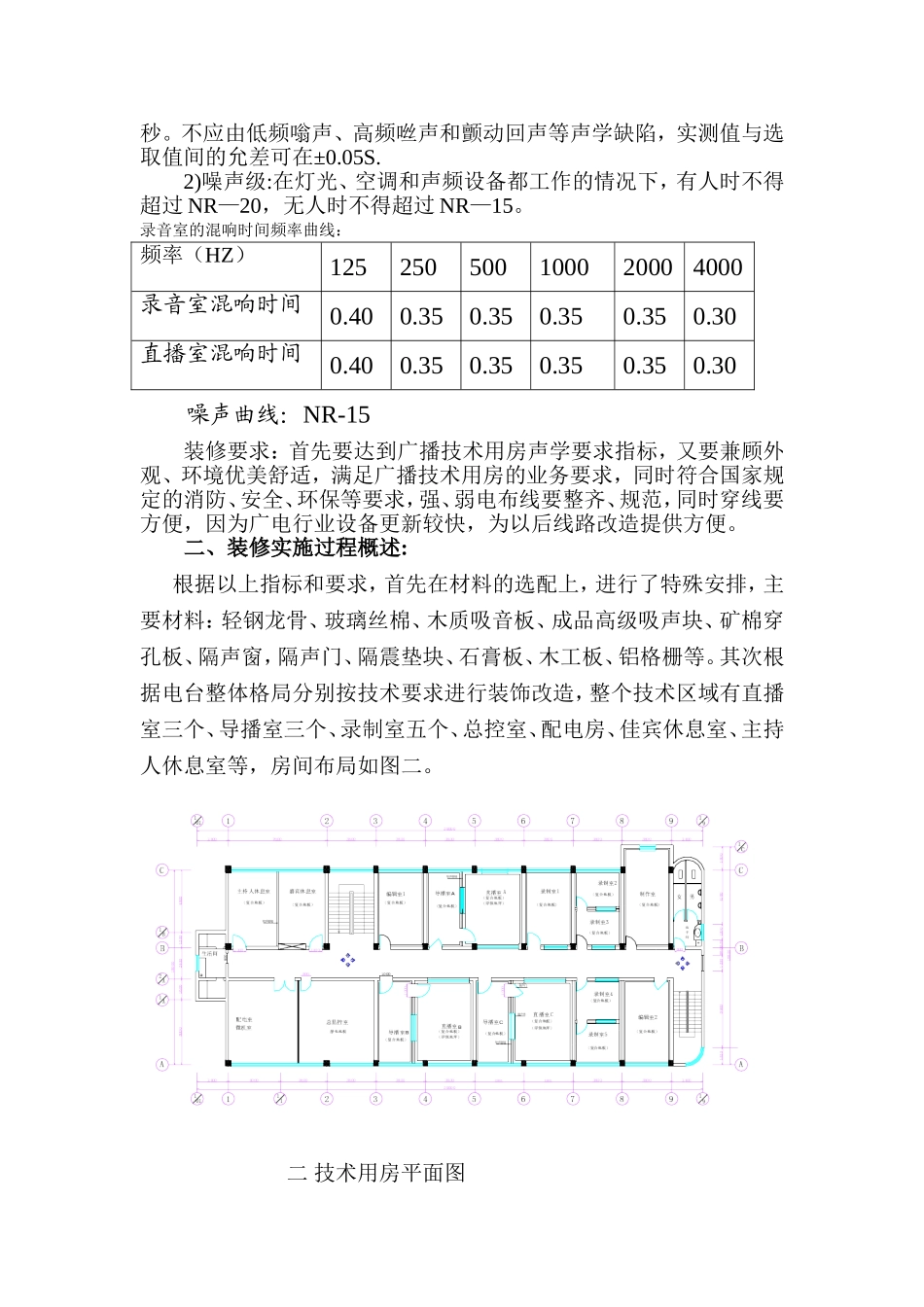

阜阳人民广播电台技术用房声学装饰阜阳人民广播电台吴万浩寇继礼装饰公司顾冬剑[摘要]今年是奥运年，在这举国同庆的时刻，我台进行技术用房改造和声学装饰，搬迁新址。我台房技术用是原市广电局的办公用房，在不改变其主体结构的前提下对墙面和房间进行调整改造的基础上完成声学装修装饰，工作量和难度都非常大，房间布局、强、弱电布线等综合因素都要求装修时不仅要考虑声学技术指标，还要考虑布局合理，美观时尚，符合现代广播发展的去趋势。下面就整体装修作简要介绍。[关键词]：混响及混响时间，吸声，隔声，背景噪声，隔震垫块等。我台技术区属于办公办公用房（办公用房结构图一所示：）改造工程，在结构、房间布置、建筑原门窗洞、顶棚高度，强、弱电布置等环节，都属于工程上需要改造的难点，最终能够在层高，洞口布置，房间格局，根据声学的要求，能够保证在配套设施的采购，和室内环境的设计上，都能到达最佳的效果，首先有声学标准和要求。图一原办公用房结构简图一、声学装修指标和要求：录音室是文艺节目和语言的录制场所，直播室是主持人（包括嘉宾）直播场所。因此声学装修设计应避免房间的声缺陷，控制房间的声染色对节目的干扰，达到语言清晰、明亮。要防止产生低频嗡声、回声、颤动回声、聚焦和死点。同时要有一定比例的早期反射声使声音洪亮、饱满。混响时间：录音室：F=500HZ；T60=0.35±0.05秒直播室混响时间可稍大一些。在125HZ—4KHZ频率范围内，可以选取平直特性，或高频略短的频率特性，在125HZ—160HZ内取0.40S；200HZ—4KHZ内取0.35秒。不应由低频嗡声、高频咝声和颤动回声等声学缺陷，实测值与选取值间的允差可在±0.05S.2)噪声级:在灯光、空调和声频设备都工作的情况下，有人时不得超过NR—20，无人时不得超过NR—15。录音室的混响时间频率曲线：频率（HZ）125250500100020004000录音室混响时间0.400.350.350.350.350.30直播室混响时间0.400.350.350.350.350.30噪声曲线：NR-15装修要求：首先要达到广播技术用房声学要求指标，又要兼顾外观、环境优美舒适，满足广播技术用房的业务要求，同时符合国家规定的消防、安全、环保等要求，强、弱电布线要整齐、规范，同时穿线要方便，因为广电行业设备更新较快，为以后线路改造提供方便。二、装修实施过程概述:根据以上指标和要求，首先在材料的选配上，进行了特殊安排，主要材料：轻钢龙骨、玻璃丝棉、木质吸音板、成品高级吸声块、矿棉穿孔板、隔声窗，隔声门、隔震垫块、石膏板、木工板、铝格栅等。其次根据电台整体格局分别按技术要求进行装饰改造，整个技术区域有直播室三个、导播室三个、录制室五个、总控室、配电房、佳宾休息室、主持人休息室等，房间布局如图二。二技术用房平面图广播技术用房特别是直播室和录制室的隔声、隔振和室内良好的音质给广播电视工程设计与施工带来一系列功能上，技术上，构造上的特殊要求，能否满足广播电视节目制作和播出的各项要求，不仅取决于设计，更重要的取决于施工过程的技术把握以及工序要求。为了防止外界固体传声干扰，保证技术用房的隔声要求，语录室和直播室内须做隔声套房结构，在隔墙处理上，我们做得很谨慎，因为隔墙上还要安装隔声门和隔声窗（隔声门和隔声窗会单独进行分析），所以隔墙做了三层，12MM厚纸面石膏板（图三最左面一层）—100MM轻钢龙骨（图三中靠左一层）—内填玻璃丝棉（图五所示）—12厚纸面石膏板（图三中部一层）—100轻钢龙骨（图三中部）—内填玻璃丝棉（图五所示）—12厚纸面石膏板（图三中部一层）—100轻钢龙骨（图三右一层）—内填玻璃丝棉（图五所示）—12厚纸面石膏板（图三最右面一层），在工序上，隔墙很重要，也很烦琐，但就是这么施工，也有可能效果达不到预期的，因为这个环节上，隔声门和隔声窗起了关键作用。直播室和录制室吸声处理也特别重要，直接关系到混响时间等技术指标能否达到设计要求，除轻钢龙骨内填充的玻璃丝棉起一定的吸引效果外（图五所示），玻璃丝棉外附一层吸声布（图六示），吸声布外面的吸声面层材料采用木质吸音板，穿孔石膏板（图七）成品高级吸声块作为吸声面，顶棚面层部分采用了矿棉穿孔板作为...
