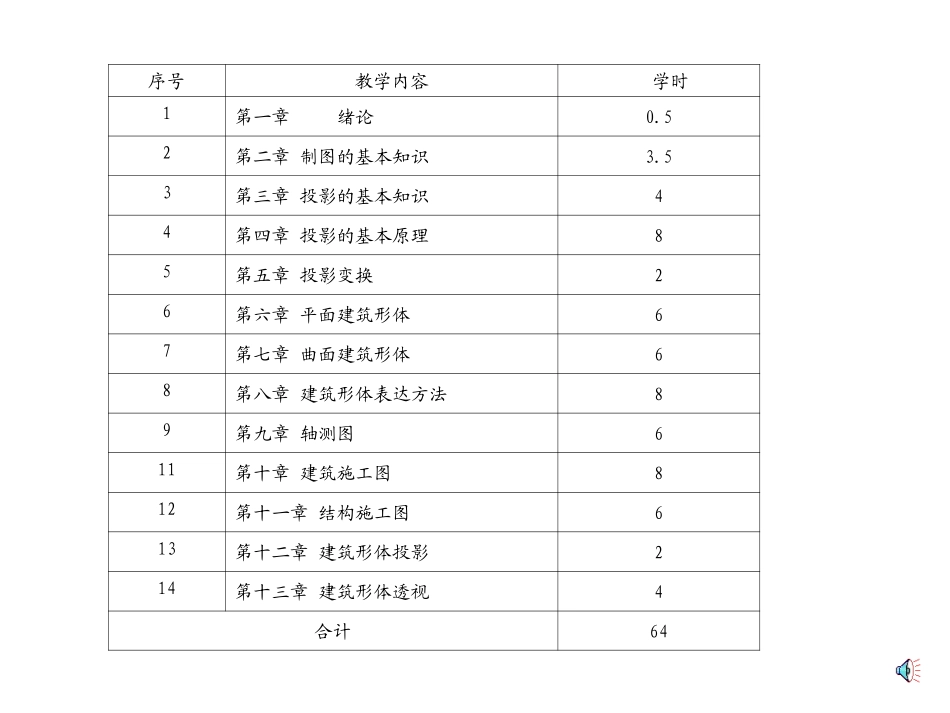

袁鑫TEL:18260050369QQ:405999918土木建筑制图序号教学内容学时1第一章绪论0.52第二章制图的基本知识3.53第三章投影的基本知识44第四章投影的基本原理85第五章投影变换26第六章平面建筑形体67第七章曲面建筑形体68第八章建筑形体表达方法89第九章轴测图611第十章建筑施工图812第十一章结构施工图613第十二章建筑形体投影214第十三章建筑形体透视4合计64学习目的和任务•1.学习各种投影法的基本理论及其应用•2.培养绘图和读图能力•3.开拓空间思维，培养空间几何分析及解题能力•4.培养认真负责的工作态度和严谨细致的工作作风1绪论学习内容•1.几何作图•2.投影制图•3.专业制图学习方法•1.适当课前预习对学好本课程十分必要•2.上课专心听讲，积极主动思考，抓紧时间做好笔记•3.课后认真复习，独立、及时完成作业•4.平时多练、多想，运用所学知识和方法观察、分析所见物体，进行物体与图形的相互转化训练，提高空间想象力•5.养成认真、细致的学习工作作风2.1制图基本规定图样是工程界表达和交流技术思想的共同语言。因此图样的绘制必须遵守统一的规范，这个统一的规范就是国家标准，简称国标，用GB或GB/T表示。2制图基本知识2.1.1图纸幅面•图纸的基本幅面有五种：A0、A1、A2、A3、A4。图幅尺寸表图幅尺寸及加长必要时，可按规定加长幅面，加长后的幅面尺寸是由基本幅面的短边整数倍增加后而形成。图框格式分为留有装订边和不留装订边两种。c留有装订边的图框格式不留装订边的图框格式标题栏是图样中填写工程或产品名称、数量，图样名称，图样编号，设计单位名称，设计、绘图、校核、审定人员的签名、日期，以及更改区、材料、重量、比例等内容的表格。标题栏置于图框内右下角。长边长度应为180mm，短边长度最大为56mm。建筑工程的图样上还有会签人员的会签栏。标题栏标题栏标题栏标题栏外框粗实线，内部线用细实线。通常画在图纸右下角，应与看标题栏方向一致，签字区应包含实名列和签名列学生用标题栏学生用标题栏2.1.22.1.2字体字体图纸上有各种符号、字母代号、尺寸数字及文字说明。各种字体必须书写端正，排列整齐，笔划清晰。标点符号要清楚正确。1、汉字图样中的汉字采用长仿宋体，并应采用国家公布的简化汉字。长仿宋体的字高与字宽的比例大约为1:0.7。字体高度分20、14、10、7、5、3.5、2.5、1.8等八级,一般应不小于3.5mm。字体宽度相应为14、10、7、5、3.5、2.5、1.8、1.3mm。目前的计算机辅助设计绘图系统，已经能够生成并输出各种字体和各种大小的汉字，快捷正确，整齐美观，特别是可以节省大量手工写字的时间。长仿宋体的基本笔划2、字母和数字字母和数字分A型和B型。A型字体的笔画宽度（d）为字高(h)的l/l4；B型字体的笔画宽度为字高（h）的1/l0。同一图样上，只允许用一种型式的字体。字母和数字可写成斜体和直体。斜体字字头向右倾斜，与水平线成75。汉字、字母、数字等组合写时，其排列格式和间距都有规定，详细规定可参阅有关标准。（1）拉丁字母示例：（2）阿拉伯数字示例2.1.32.1.3图线图线画在图纸上的线条统称图线。图线有粗、中、细之分。每个图样应先根据形体的复杂程度和比例的大小，确定基本线宽b。b值可以从下的线宽系列中选取，即0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm，常用的b值为0.35—1mm。决定b值之后，例如1.4mm，则粗线的宽度按表的规定应为b，即1.4mm；中线的宽度为0.5b，即0.7mm；细线的宽度为0.35b，即0.5mm。每一组粗、中、细线的宽度，如1.4、0.7、0.5，称为线宽组。画线时还应注意下列几点：1.同一张图纸内，相同比例的各图样，应采用相同的线宽组。2.虚线与虚线、点画线、虚线点与其它线段相交时，应交于线段处。实线与虚线连接时，则应留一间距。它们的正确画法和错误画法如书上12页所示。3.点画线或双点画线的两端不应是点。4.图线不得与文字、数字或符号重叠、相交。不可避免时，应首先保证文字等的清晰。图纸的图框线、标题栏线和会签栏线可采用表中所示的线宽。各种线型在房屋平面图上的用法，如图所示。2.1.4尺寸标注（GB/T50001-2001）尺寸标注的四要素尺寸的排列与布置尺寸注法（一）直径、半径和圆弧注法（二...
