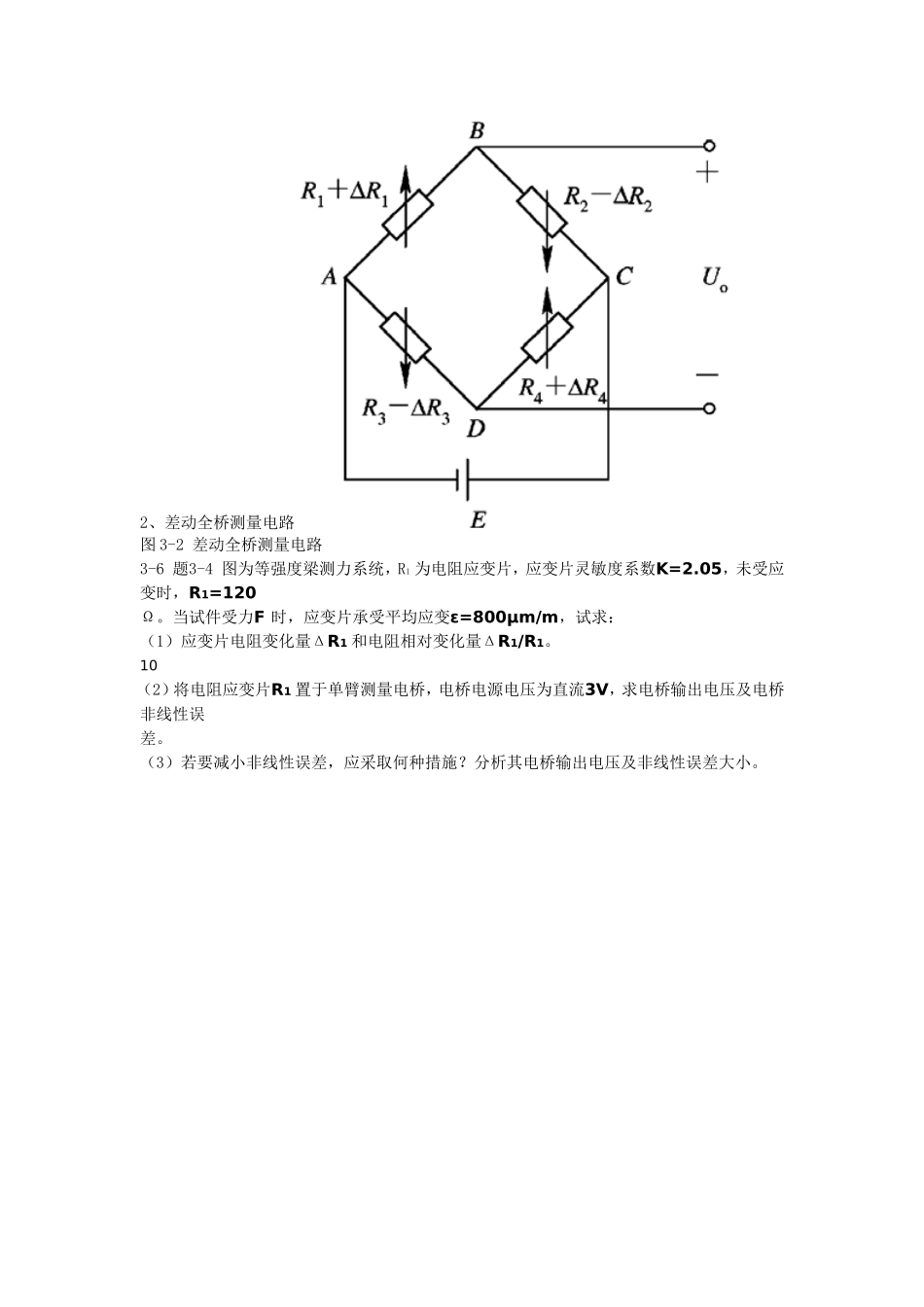

2-1什么叫传感器？它由哪几部分组成？它们的作用及相互关系如何？【答】1、传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。2、传感器由：敏感元件、转换元件、信号调理与转换电路和辅助的电源组成。3、它们的作用是：（1）敏感元件：是指传感器中能直接感受或响应被测量的部分；（2）转换元件：是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分；（3）信号调理与转换电路：由于传感器输出信号一般都很微弱，需要有信号调理与转换电路，进行放大、运算调制等；（4）辅助的电源：此外信号调理转换电路以及传感器的工作必须有辅助的电源。4、最简单的传感器由一个敏感元件(兼转换元件)组成，它感受被测量时直接输出电量，如热电偶。有些传感器由敏感元件和转换元件组成，没有转换电路，如压电式加速度传感器，其中质量块m是敏感元件，压电片（块）是转换元件。有些传感器，转换元件不只一个，要经过若干次转换。2试述温度误差的概念、产生的原因和补偿的办法。【答】1、由于测量现场环境温度的改变而给测量带来的附加误差，称为应变片的温度误差。2、产生的原因有两个：一是敏感栅的电阻丝阻值随温度变化带来的附加误差；二是当试件与电阻丝材料的线膨胀系数不同时，由于环境温度的变化，电阻丝会产生附加变形，从而产生附加电阻变化。3、电阻应变片的温度补偿方法通常有：线路补偿和应变片自补偿。3-4拟在等截面的悬臂梁上粘贴四个完全相同的电阻应变片，并组成差动全桥测量电路，试问：（1）四个电阻应变片怎样贴在悬臂梁上？（2）画出相应的电桥电路。【答】1、在悬臂梁力传感器中，一般将应变片贴在距固定端较近的表面，且顺梁的方向上下各贴两片，上面两个应变片受压时，下面两个应变片受拉，并将四个应变片组成全桥差动电桥。这样既可提高输出电压灵敏度，又可减小非线性误差。图3-1等截面积悬臂梁2、差动全桥测量电路图3-2差动全桥测量电路3-6题3-4图为等强度梁测力系统，R1为电阻应变片，应变片灵敏度系数K=2.05，未受应变时，R1=120Ω。当试件受力F时，应变片承受平均应变ε=800μm/m，试求：（1）应变片电阻变化量ΔR1和电阻相对变化量ΔR1/R1。10（2）将电阻应变片R1置于单臂测量电桥，电桥电源电压为直流3V，求电桥输出电压及电桥非线性误差。（3）若要减小非线性误差，应采取何种措施？分析其电桥输出电压及非线性误差大小。3、减小非线性误差采取的措施为了减小和克服非线性误差，常采用差动电桥。差动电桥无非线性误差，且半差动电桥电压灵敏度KU=E/2，是单臂工作时的2倍，全差动电桥电压灵敏度KU=E，是单臂工作时的4倍。同时还具有温度补偿作用。4-5差动变压器式传感器的零点残余电压产生的原因是什么？怎样减小和消除它的影响？【答】1、零点残余电压主要由基波分量和高次谐波分量组成。（1）产生基波分量的主要原因是：传感器两线圈的电气参数和几何尺寸的不对称，以及构成电桥另外两臂的电气参数不一致。（2）造成高次谐波分量的主要原因是：磁性材料磁化曲线的非线性，同时由于磁滞损耗和两线圈磁路的不对称，造成两线圈中某些高次谐波成分不一样，不能对消，于是产生了零位电压的高次谐波。此外，激励信号中包含的高次谐波及外界电磁场的干扰，也会产生高次谐波。2、减小电感式传感器的零点残余电压的措施（1）从设计和工艺上保证结构对称性为保证线圈和磁路的对称性，首先，要求提高加工精度，线圈选配成对，采用磁路可调节结构；其次，应选高磁导率、低矫顽力、低剩磁感应的导磁材料。并应经过热处理，消除残余应力，以提高磁性能的均匀性和稳定性。由高次谐波产生的因素可知，磁路工作点应选在磁化曲线的线性段；减少激励电流的谐波成分与利用外壳进行电磁屏蔽也能有效地减小高次谐波。（2）选用合适的测量线路另一种有效的方法是采用外接测量电路来减小零位电压。如相敏检波电路，它能有效地消除基波正交分量与偶次谐波分量，减小奇次谐波分量，使传感器零位电压减至极小。采用相敏检波电路不仅可鉴别衔铁移动方向，而且把衔铁在中间位置时，因高次谐波引起的零点残余电压消除掉。如图，采用相敏...
