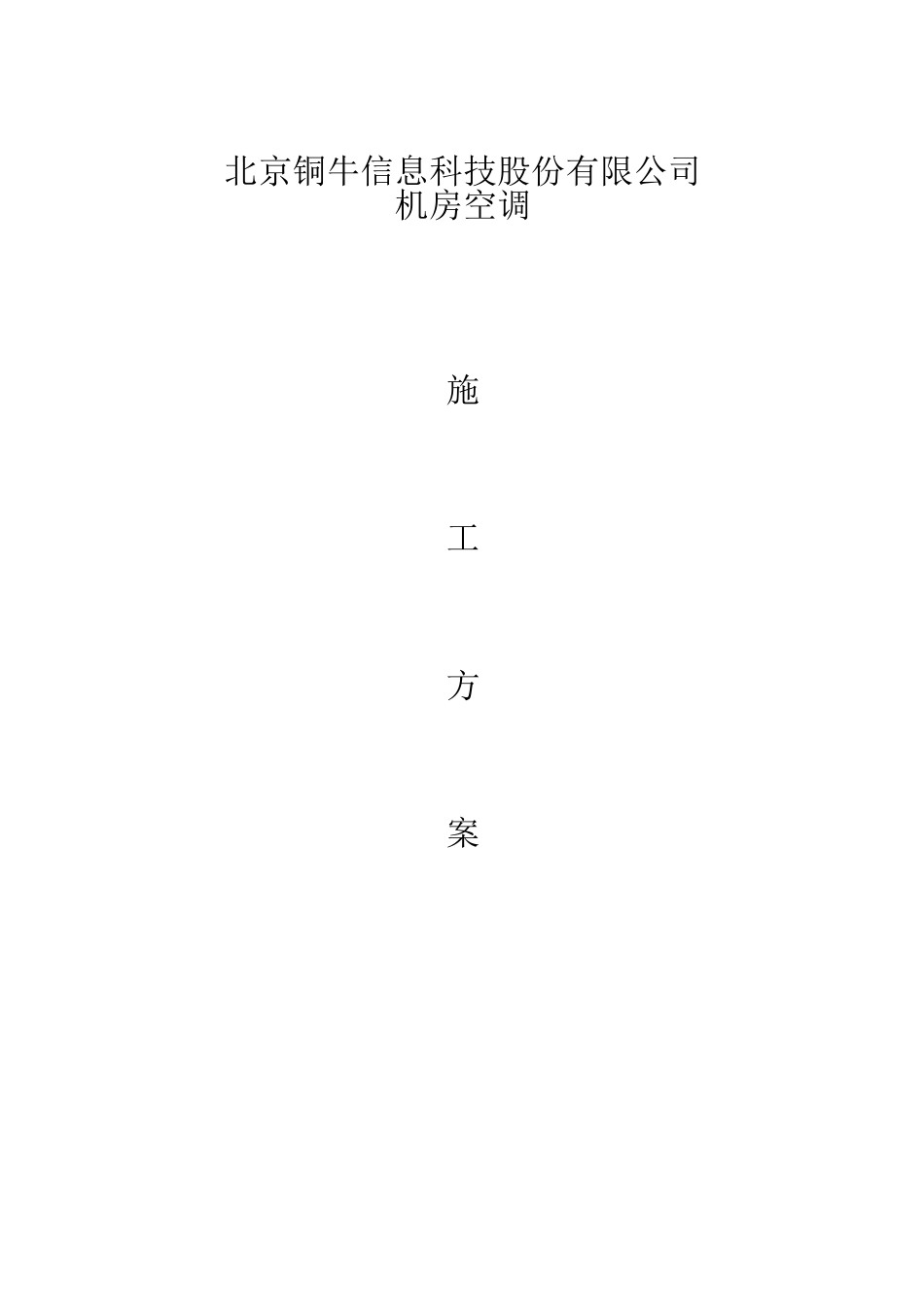

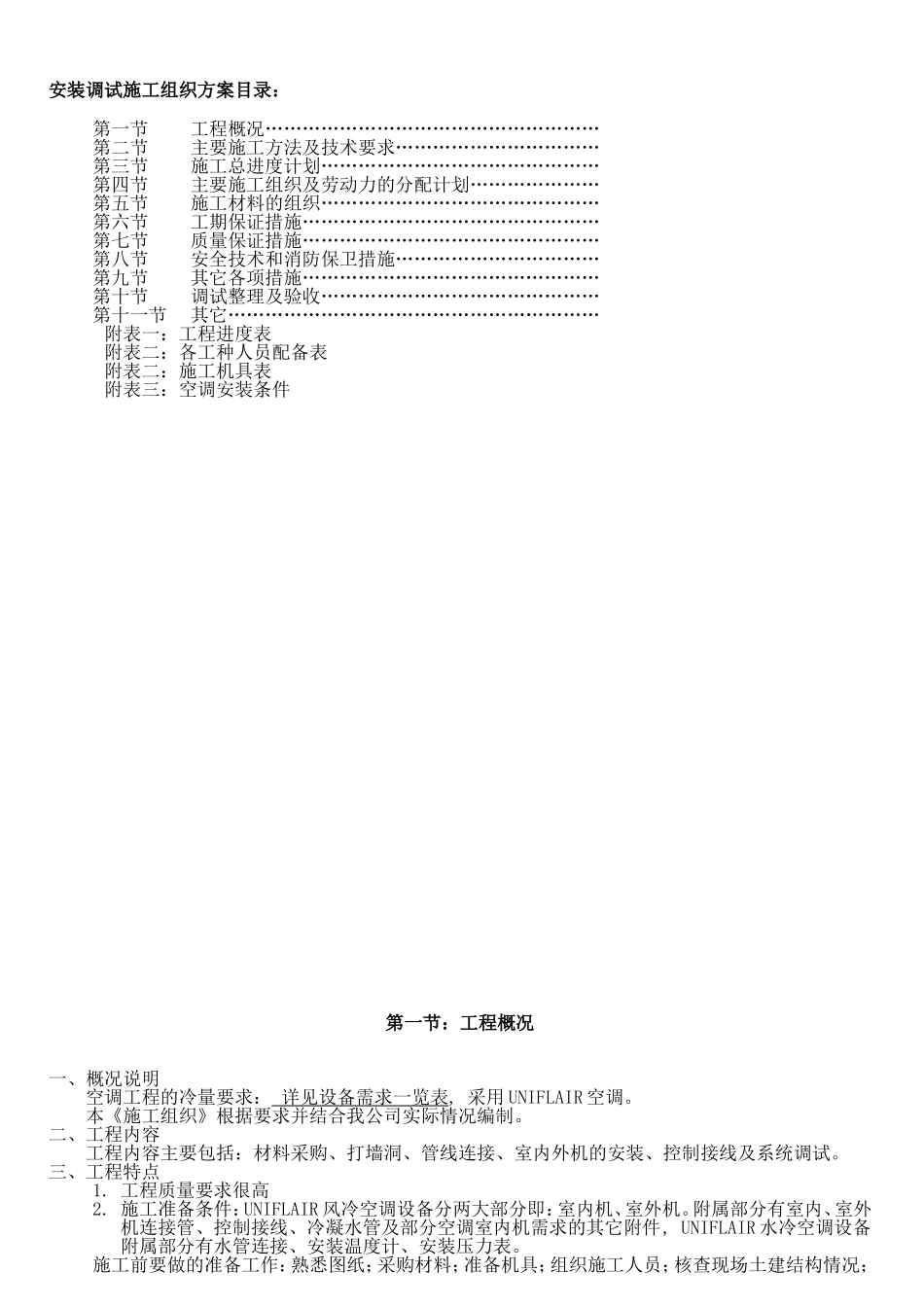

北京铜牛信息科技股份有限公司机房空调施工方案安装调试施工组织方案目录：第一节工程概况………………………………………………第二节主要施工方法及技术要求……………………………第三节施工总进度计划………………………………………第四节主要施工组织及劳动力的分配计划…………………第五节施工材料的组织………………………………………第六节工期保证措施…………………………………………第七节质量保证措施…………………………………………第八节安全技术和消防保卫措施……………………………第九节其它各项措施…………………………………………第十节调试整理及验收………………………………………第十一节其它……………………………………………………附表一：工程进度表附表二：各工种人员配备表附表二：施工机具表附表三：空调安装条件第一节：工程概况一、概况说明空调工程的冷量要求：详见设备需求一览表,采用UNIFLAIR空调。本《施工组织》根据要求并结合我公司实际情况编制。二、工程内容工程内容主要包括：材料采购、打墙洞、管线连接、室内外机的安装、控制接线及系统调试。三、工程特点1.工程质量要求很高2.施工准备条件：UNIFLAIR风冷空调设备分两大部分即：室内机、室外机。附属部分有室内、室外机连接管、控制接线、冷凝水管及部分空调室内机需求的其它附件,UNIFLAIR水冷空调设备附属部分有水管连接、安装温度计、安装压力表。施工前要做的准备工作：熟悉图纸；采购材料；准备机具；组织施工人员；核查现场土建结构情况；学习有关的操作规程及质量验收标准；由技术人员向技术班组进行全面交底；⑧加强安全管理，消除事故隐患，强调“一切工作以安全为前提”的工作理念。其它专业需配合的地方：①室外机的电源，室内机的电源的埋盒、埋管有电气专业完成，电气的接线和调试由我公司做；②室内装饰专业应视室内机位置留出设备的进出风口和设备检修孔；③UNIFLAIR空调的冷媒管有坡度及高度限制；④但冷凝水管由坡度要求，需要与其它专业协调统一安排。第二节：主要施工方法及技术要求一、安装工程总程序人力组织、机具进场、会审图纸及技术交底、材料采购进场支托架制作、焊接安装主管线、支托架安装、主管线保温分歧管焊接、主管线焊接、凝结水管线安装、水冷空调水管安装、管线保温、控制线敷设室内固定及接口、室外机吊架固定及接口管道系统的吹污、试压、凝结水管试漏、系统抽真空、系统充氟试机调试、运行系统最后整理、验收二、安装要点及技术要求：风冷空调安装交货检查警告！把包装材料送到废品回收站处理雷纳多机组使用木箱、木托和拉伸膜包装。检查包装外观是否完整，告知运输人员小心运输避免损坏机器。特别是用户终端是否安装好。必须使用吊机吊装和搬运机器，用纺织带穿过木托盘来吊装，避免包装顶部边缘承受过多在压力造成损坏。以下必须包含在包装里：•雷纳多机组;•雷纳多机组使用和安装手册;•雷纳多机组电气原理图;•雷纳多机组制冷剂回路图;•雷纳多机组安装图;•备件列表;•合格证卸载机器从木托上卸载机器，请按以下步骤操作：•使机器尽可能地接近安装地点；•不能倾斜或者转动颠倒机器；•使用一个坡道卸载机器，避免损伤；•松开木托盘底部固定机器的螺丝；•小心地沿着坡道推动机器到达地面。安装方面要求警告！机器必须安装在室内机器要求使用安装框架或者Uniflair销售的高架地板上安装。但是，上吹前回风的的机器也可以直接安装在地板上。安装方面必须符合以下要求:•为了方便修护，机器正面必须留有0.7米的活动空间（尺寸D），检查进出气口不能有任何阻塞。•一个水平平整的地面;•提供合适的电源供应•供水（如果安装了加湿器）•连接冷凝器的连接管•外部空气出口（如果安装了新鲜空气过滤器）D•如果漏制冷剂见“与室外机的连接”•排水系统警告！安装前对照安装图来安装安装机组警告！如果安装地面不够水平平整，冷凝水接头槽会有溢出的风险，最大允许两端有正负5毫米的倾斜。三种安装方式安装在高架地板上底架可以使机器高于地面，减少噪音和振动以及简化电缆连接。上吹前回风扇型可以直接安装在地面上。安装在高架地板...
