于小庄村QTZ63塔吊施工方案VIP免费

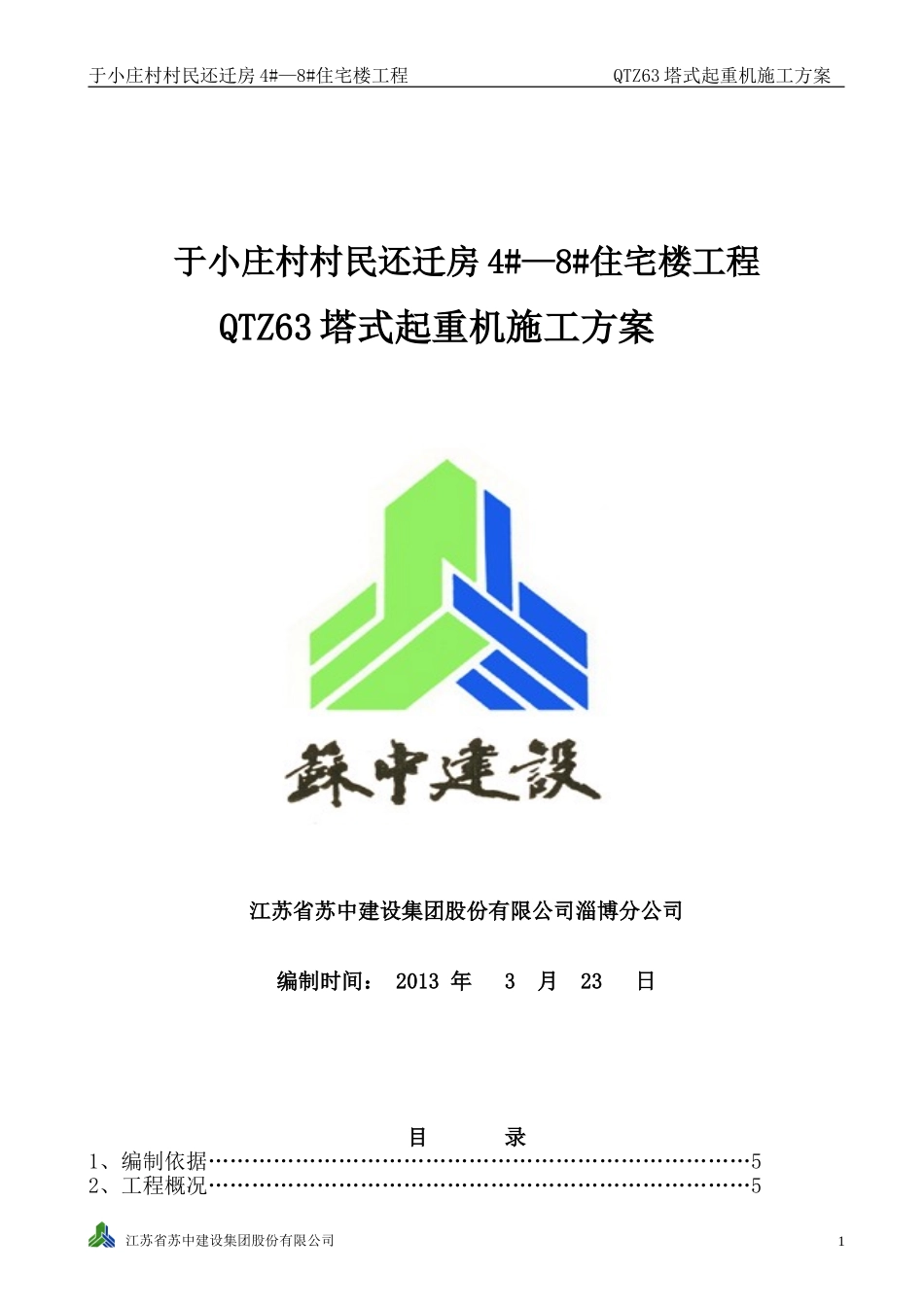

于小庄村QTZ63塔吊施工方案_第1页
1/21
于小庄村QTZ63塔吊施工方案_第2页
2/21
于小庄村QTZ63塔吊施工方案_第3页
3/21
于小庄村村民还迁房4#—8#住宅楼工程QTZ63塔式起重机施工方案于小庄村村民还迁房4#—8#住宅楼工程QTZ63塔式起重机施工方案江苏省苏中建设集团股份有限公司淄博分公司编制时间:2013年3月23日目录1、编制依据…………………………………………………………………52、工程概况…………………………………………………………………5江苏省苏中建设集团股份有限公司1于小庄村村民还迁房4#—8#住宅楼工程QTZ63塔式起重机施工方案3、现场塔机布置……………………………………………………………54、机械性能概述……………………………………………………………65、塔机方案策划及基础施工………………………………………………66、安装准备工作……………………………………………………………87、安装程序及要领…………………………………………………………98、塔机使用安全操作规程…………………………………………………129、塔机安全装置的调试和设备试运转……………………………………1310、电气保护信号装置………………………………………………………1411、塔机的验收检验…………………………………………………………1512、群塔作业…………………………………………………………………1613、塔机拆卸…………………………………………………………………1714、塔机拆卸安全注意事项………………………………………………..1815、塔机附着…………………………………………………………………1916、塔机安装注意事项………………………………………………………2017、塔机基础四周维护和防护施……………………………………………2218、安全技术交底……………………………………………………………2319、附图……………………………………………………………………27QTZ63型塔式起重机安拆方案1、编制依据1.1于小庄村村民还迁房4#—8#住宅楼工程施工组织设计1.2于小庄村村民还迁房4#—8#住宅楼工程设计图纸1.3建筑地基基础工程施工质量验收规范GB50202-20021.4建筑机械使用安全技术规程JGJ33-20121.5QTZ-63(5610)塔式起重机使用说明书2、工程概况:2.1、工程简介:工程名称:于小庄村村民还迁房4#—8#住宅楼工程工程地址:淄博市张店区人民路北、天津路西建设单位:淄博市张店区马尚镇于小庄村村民委员会设计单位:淄博四新建筑设计有限公司监理单位:山东同力建设项目管理有限公司勘察单位:山东正元建设工程有限责任公司总承包单位:江苏省苏中建设集团股份有限公司2、建筑概况:本工程4#住宅楼建筑面积为9338㎡,地上17层地下2层,剪力墙结构;5#住宅楼建筑面积为13739㎡,地上17层地下2层,剪力墙结构;6#、7#、8#住宅楼建筑面积均为12730㎡,地上24层地下2层,剪力墙结构,总建筑面积61267㎡。3、现场塔机布置根据本工程施工需要,5座楼号共设置2台QTZ80塔式起重机、1台QTZ63塔式起重机,其中4#、5#楼共用一台QTZ80,6#、7#楼共用一台QTZ80,8#楼单独使用江苏省苏中建设集团股份有限公司2于小庄村村民还迁房4#—8#住宅楼工程QTZ63塔式起重机施工方案一台QTZ63,本方案针对QTZ63塔式起重机。该塔式起重机由建设部长沙建设机械研究院按最新标准设计,南通大力神建筑机械有限公司进行生产,我单位安排专业人员进行组装、调试、检测、报安检部门验收合格后方可操作运行。4、机械性能概述:主要技术性能见下表机构工作级别起升机构M5回转机构M4变幅机构M4起升高度(m)倍率独立固定式附着式a=240140a=44070最大起重量(t)臂长56米臂长50米臂长44米666幅度(m)最大幅度56最小幅度2.0起升机构倍率a=2a=4速度(m/min)8.240804.12040起重量(t)331.5663功率(KW)5.424245.42424回转机构速度(r/min)0-0.60功率(KW)2.2×2牵引机构速度(m/min)1343功率(KW)2.23.3顶升机构速度(m/min)0.6工作压力(MPa)20功率(KW)7.5平衡重起量臂长(m)565044平衡重(t)13.511.59.2总功率(KW)31.7(不含顶升机构电机功率)工作温度(℃)-00~+405、塔机安装方案的策划及基础施工江苏省苏中建设集团股份有限公司3于小庄村村民还迁房4#—8#住宅楼工程QTZ63塔式起重机施工方案5.1、塔机安装方...
