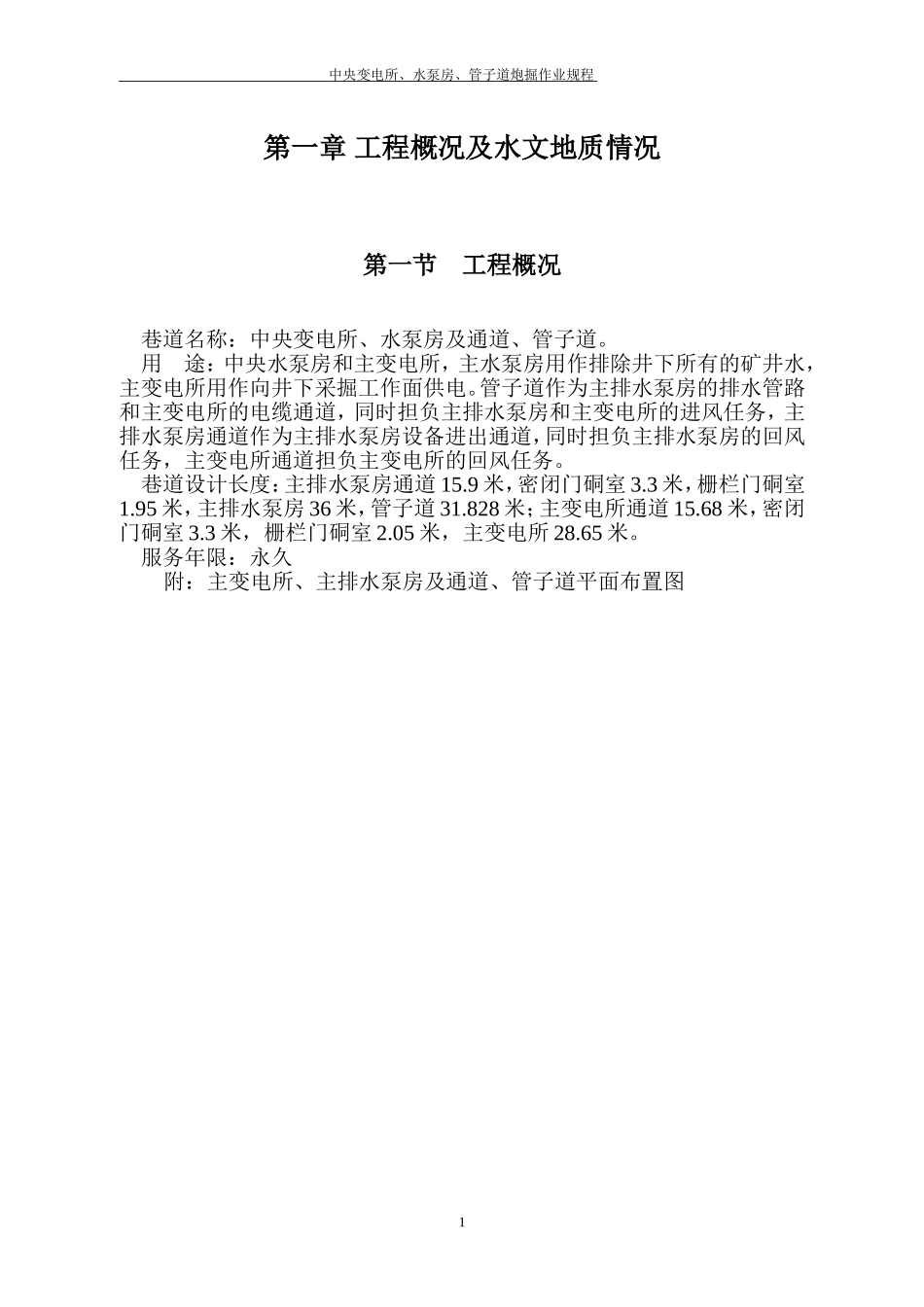

中央变电所、水泵房、管子道炮掘作业规程第一章工程概况及水文地质情况第一节工程概况巷道名称：中央变电所、水泵房及通道、管子道。用途：中央水泵房和主变电所，主水泵房用作排除井下所有的矿井水，主变电所用作向井下采掘工作面供电。管子道作为主排水泵房的排水管路和主变电所的电缆通道，同时担负主排水泵房和主变电所的进风任务，主排水泵房通道作为主排水泵房设备进出通道，同时担负主排水泵房的回风任务，主变电所通道担负主变电所的回风任务。巷道设计长度：主排水泵房通道15.9米，密闭门硐室3.3米，栅栏门硐室1.95米，主排水泵房36米，管子道31.828米；主变电所通道15.68米，密闭门硐室3.3米，栅栏门硐室2.05米，主变电所28.65米。服务年限：永久附：主变电所、主排水泵房及通道、管子道平面布置图12中央变电所、水泵房、管子道炮掘作业规程第二节编写依据1、《山西中强福山煤业资源整合初步设计说明》2、山西约翰芬雷华能设计工程有限公司《福山煤业井下变电所、水泵房、管子道施工图》，图纸编号：S1002—137。3、《山西中强福山煤业资源整合矿井地质报告》第二章地面位置及地质情况第一节地面相对位置巷道相应的地面位置：均为荒山，区域内无水体和建筑物，对井下主变电所掘进施工无任何影响。第二节水文地质9+10#煤层的直接充水含水层为其顶板的K2灰岩岩溶水，单位涌水量q=0.33-3.43L/s﹒m；其顶板以上含水层受煤层采掘破坏或影响后，含水层来源补给条件差，充水来源主要靠大气降水补给，防治水工作简单。9+10#煤层充水含水层主要为K2灰岩岩溶水，对开采9+10#有直接影响，不过K2灰岩岩溶水涌水量较小。巷道施工标高高于井田奥灰水水位标高，所以不受奥灰水影响。围岩特征：9+10#煤直接顶板、老顶为K2灰岩：厚度4.90m～8.85m，平均6.88m，为灰色、深灰色厚层状石灰岩，富含动物化石。9+10#煤：厚度4.30m～5.20m，平均4.88m，结构较简单，含一层夹矸，夹矸厚度0.20m～0.6m，平均0.4m，黑色，均一结构，块状构造，较坚硬。9+10#煤直接底板为含粉砂岩泥岩，含植物化石。附图：地质综合柱状图34中央变电所、水泵房、管子道炮掘作业规程第三节瓦斯、煤尘情况9+10#煤层具有爆炸危险性，自燃等级Ⅱ级，属自燃煤层，自燃发火期为12个月，瓦斯绝对涌出量为1.99m³/min。第三章巷道布置及支护说明第一节巷道布置依据山西约翰芬雷华能设计工程有限公司设计说明，中央变电所、水泵房及通道、管子道布置在9+10煤层底，北临9+10层集中轨道运输大巷，东临9+10层南翼轨道运输大巷，西侧和南侧为实体煤层。开口位置在9+10煤层南翼轨道运输大巷车场，主排水泵房通道开口坐标为X=3981715.588，Y=19583659.546，Z=645.4导线点G2-1点位置，开口方位角270°，按中线以32‰坡度掘进15.9米作为主排水泵房通道，然后水平掘进3.3米作为密闭门硐室，水平掘进1.95米作为栅栏门硐室，水平掘进36米作为主排水泵房，之后以方位角303°，按中线以+30º坡掘进管子道与9+10层集中轨道运输大巷贯通；主变电所通道开口坐标为X=3981680.9，Y=19583660.0，Z=645.3，方位角270°，按中线以55‰坡度掘进15.68米，然后水平掘进3.3米作为密闭门硐室，水平掘进2.05米作为栅栏门硐室，之后以方位角0°水平掘进28.65米作为主排水泵房并与主水泵房贯通。第二节巷道断面及支护设计永久支护主水泵房通道为矩形断面，巷道左侧设置水沟，设计掘进宽度3.2米净宽3.0米，掘进高度3.3米，净高3.1米，掘进断面7.36m2，净断面6.6m2。永久支护设计：锚喷支护，喷浆厚度100mm，基础深100mm，宽100mm，混凝土铺底100mm。5主水泵房通道密闭门硐室为半圆拱断面，巷道设计掘进宽度3.6米，净宽3.0米，掘进高度3.7米，净高3.3米，掘进断面11.99m2，净断面8.93m2。永久支护设计：混凝土砌碹支护，砌碹厚度300mm，基础深100mm，宽300mm，混凝土铺底100mm。6中央变电所、水泵房、管子道炮掘作业规程主水泵房通道栅栏门硐室为半圆拱断面，巷道设计掘进宽度3.6米，净宽3.0米，掘进高度3.5米，净高3.1米，掘进断面11.27m2，净断面8.33m2。永久支护设计：混凝土砌碹支护，砌碹厚度300mm，基础深100mm，宽300mm，混凝土铺底100mm。7主水泵房为半...
