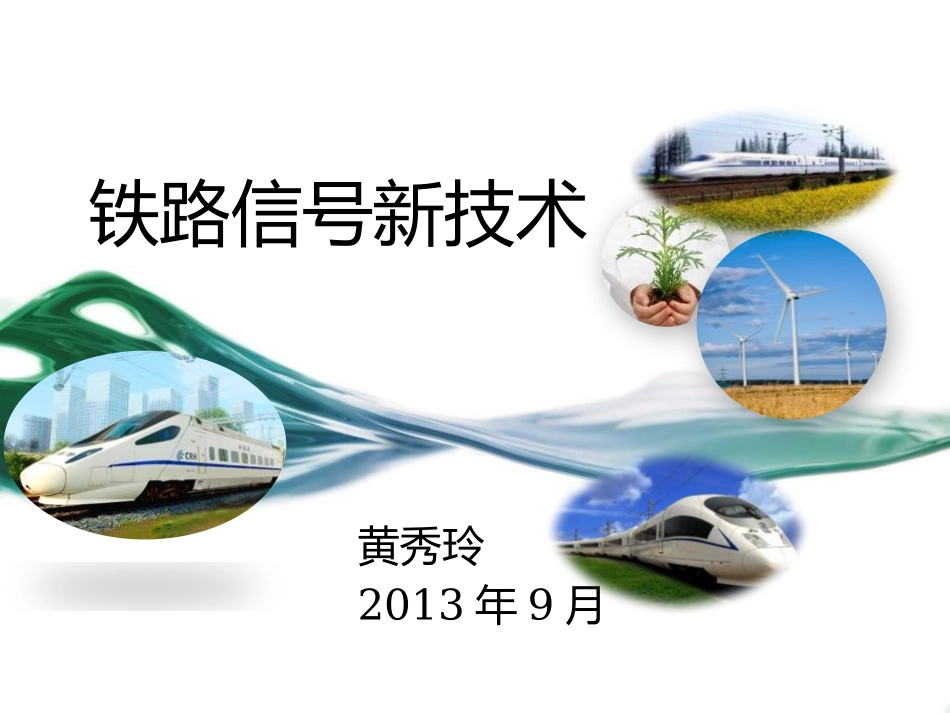

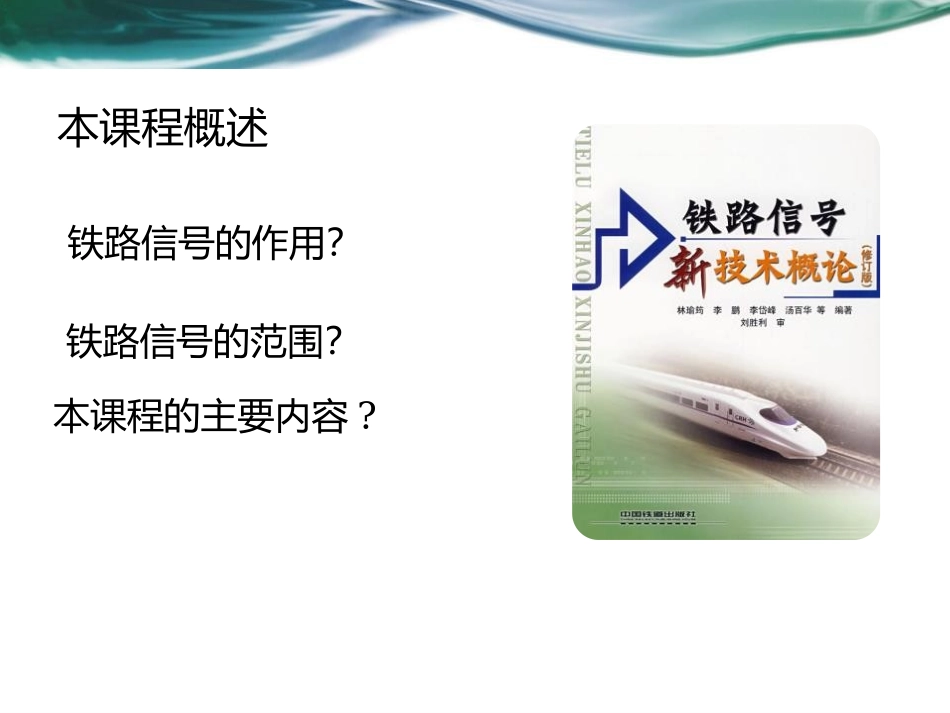

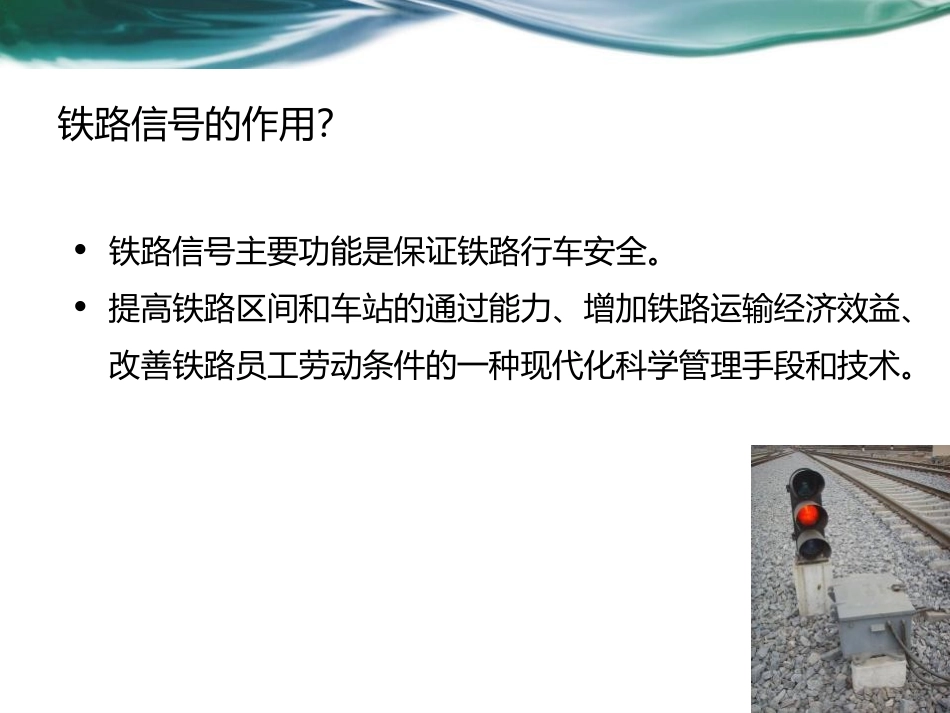

铁路信号新技术黄秀玲2013年9月本课程概述铁路信号的范围？铁路信号的作用？本课程的主要内容?铁路信号的作用？•铁路信号主要功能是保证铁路行车安全。•提高铁路区间和车站的通过能力、增加铁路运输经济效益、改善铁路员工劳动条件的一种现代化科学管理手段和技术。铁路信号的范围?狭义铁路信号信号闭塞联锁铁路信号：是向有关行车和调车作业人员发出的指示和命令；联锁设备：用于保证站内行车和调车工作的安全和提高车站的通过能力；闭塞设备：用于保证列车区间内运行的安全和提高区间的通过能力。铁路信号的范围?广义铁路信号信号设备道口信号驼峰信号列车控制机车信号微机监测调度集中区间闭塞联锁京九线商丘北站驼峰场信号本课程的主要内容?•行车调度指挥自动化系统•新型信号基础设备•车站计算机联锁•新型自动闭塞•列车运行控制系统•驼峰自动化•信号微机监测1、新型信号基础设备铁路数字信号电缆信号智能电源屏新型道岔转换与锁闭设备新型轨道电路LED色灯信号机1.1LED色灯信号机•LED色灯信号机：信号点灯单元由LED发光二极管构成的色灯信号机。•优点：发光二极管(LED)信号机相对于传统灯丝信号机具有节能、可视性好、免调整、免维护、寿命长等诸多技术经济优势，在各国铁路迅速推广应用。1.1.1LED色灯信号机组成•现在使用的LED色灯信号机构有：XSLE型、XLL型、XSZ（G、A）型、XLG（A、Y）型和XSL型等，各种型号号的LED色灯信号机的部件是配套使用。PFL型LED发光盘FDZ发光盘点灯装置XSL型铝合金信号机构1.1.1LED色灯信号机组成•高柱机构铝合金信号机构•矮型机构1.1.1LED色灯信号机组成•现在使用的LED色灯信号机构有：XSLE型、XLL型、XSZ（G、A）型、XLG（A、Y）型和XSL型等，各种型号号的LED色灯信号机的部件是配套使用。PFL型LED发光盘FDZ发光盘点灯装置XSL型铝合金信号机构1.1.1LED色灯信号机组成PFL型LED发光盘•高柱发光盘•表示器发光盘•矮型发光盘1.1.1LED色灯信号机组成•现在使用的LED色灯信号机构有：XSLE型、XLL型、XSZ（G、A）型、XLG（A、Y）型和XSL型等，各种型号号的LED色灯信号机的部件是配套使用。PFL型LED发光盘FDZ发光盘点灯装置XSL型铝合金信号机构1.1.1LED色灯信号机组成FDZ发光盘点灯装置97型25Hz相敏轨道电路JXW-25型微电子相敏轨道电路GX.J-25型电子相敏轨道电路无绝缘轨道电路1.2新型轨道电路轨道电路的功能？自动检测列车、车辆的位置，控制信号机的显示将地面信号传递给机车，从而可以控制列车运行•交流25Hz电源连续供电•受电端采用交流二元轨道继电器（JRJC1-70/240）•轨道线圈和局部线圈电源满足规定的相位要标时，GJ吸起，轨道空闲。•列车占用或频率、相位不符合要求时GJ落下。1.2.197型25Hz相敏轨道电路25Hz轨道电源变压器（BG25）送电端限流电阻(Rx)送电端25Hz扼流变压器(BE25)钢轨道线路受电端25Hz扼流变压器(BE25)电缆线路防雷补偿器（Z）25Hz防护盒（HF）交流二元轨道继电器（GJ）•25Hz电源屏（轨道分频器和局部分频器）由室内分别供出25Hz轨道电源和局部电源。轨道电源由室内供出，通过电缆供给室外，经由送电端25Hz轨道电源变压器（BG25）、送电端限流电阻（RX）、送电端25Hz扼流变压器（BE25）、钢轨线路、受电端25Hz扼流变压器（BE25）、受电端25Hz轨道中继变压器（BG25）、电缆线路，送回室内，经过防雷硒堆（Z），25Hz防护盒（HF）给二元二位继电器（GJ）的轨道线圈供电。•局部线圈的25Hz电源由室内供出，当轨道线圈所得电源满足规定的相位要求时，继电器吸起。1.2.197型25Hz相敏轨道电路25Hz相敏轨道电路只能用以检查轨道电路区段是否空闲，不能传输其他信息。97型25Hz相敏轨道电路JXW-25型微电子相敏轨道电路GX.J-25型电子相敏轨道电路1.2.197型25Hz相敏轨道电路单片机控制数字信号处理芯片双DSP，双软件双滤波，双抗干扰电气隔离（谐振式）自然衰耗强制衰耗1.2.2无绝缘轨道电路•无绝缘轨道电路在其分界处不设钢轨绝缘，而采用不同的方法予以隔离。UM71轨道电路ZPW-2000轨道电路UM2000轨道电路1.2.3UM71轨道电路一、移频信号及其传输原理•选用频率参数作为控制信息，采用频率调制的方法；•把低频信号（FC）...
