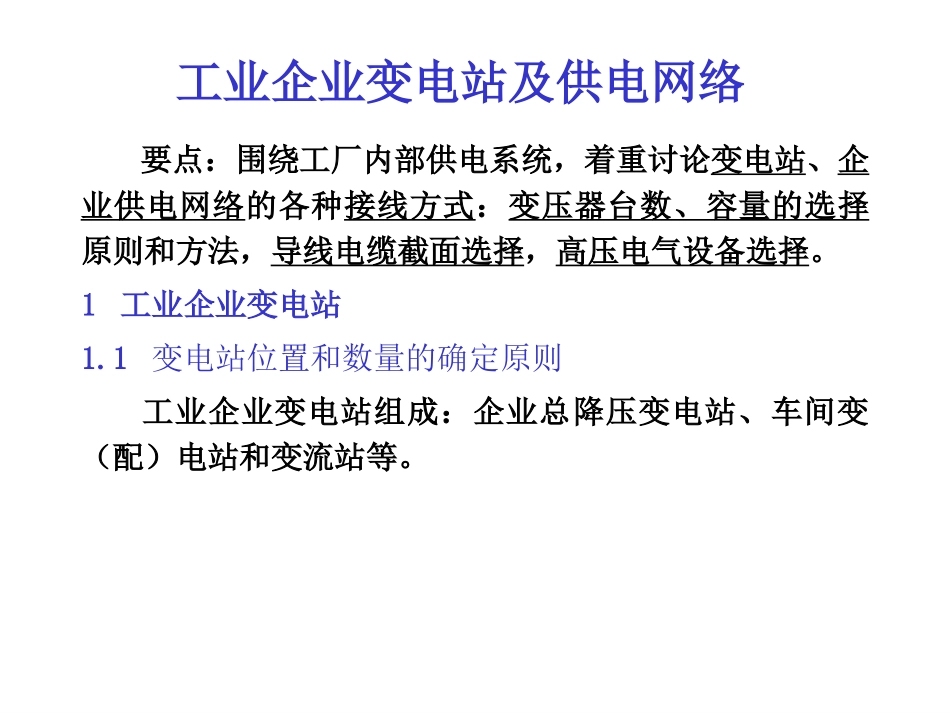

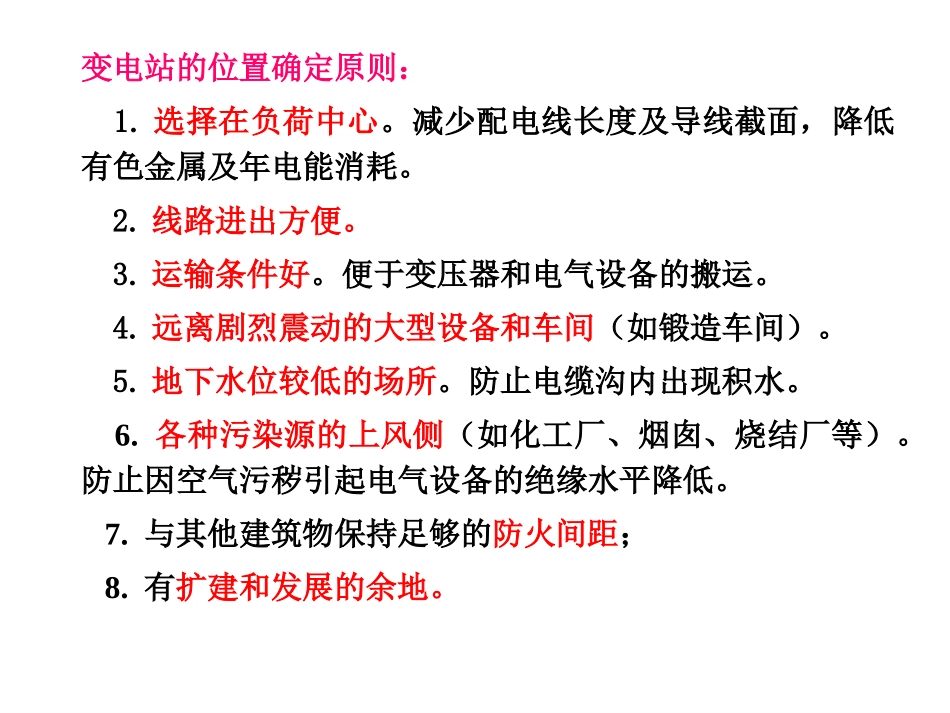

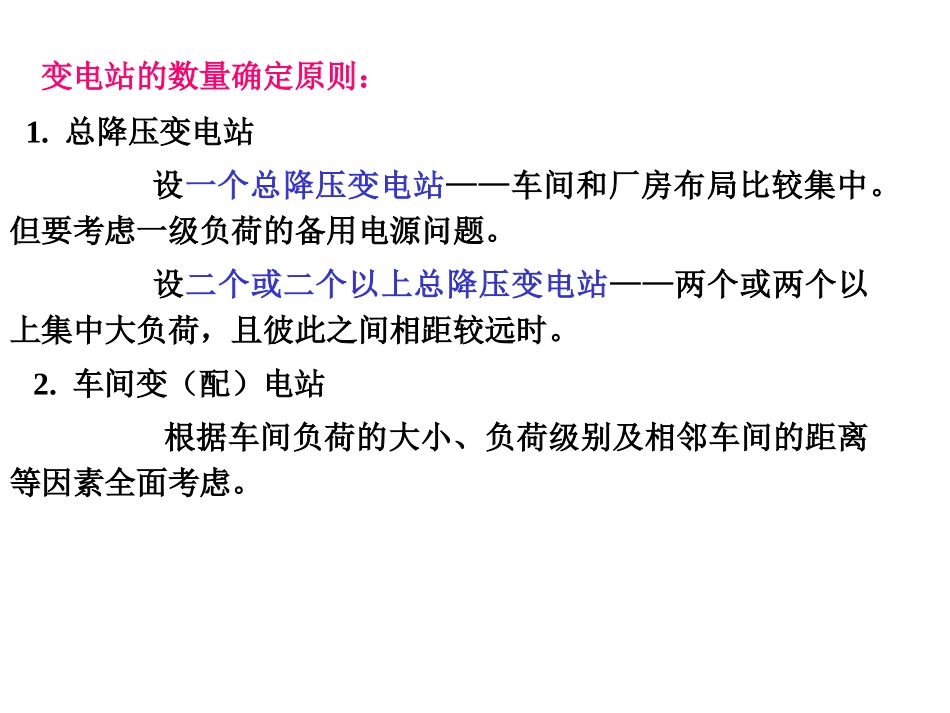

工业企业变电站及供电网络要点：围绕工厂内部供电系统，着重讨论变电站、企业供电网络的各种接线方式：变压器台数、容量的选择原则和方法，导线电缆截面选择，高压电气设备选择。1工业企业变电站1.1变电站位置和数量的确定原则工业企业变电站组成：企业总降压变电站、车间变（配）电站和变流站等。变电站的位置确定原则：1.选择在负荷中心。减少配电线长度及导线截面，降低有色金属及年电能消耗。2.线路进出方便。3.运输条件好。便于变压器和电气设备的搬运。4.远离剧烈震动的大型设备和车间（如锻造车间）。5.地下水位较低的场所。防止电缆沟内出现积水。6.各种污染源的上风侧（如化工厂、烟囱、烧结厂等）。防止因空气污秽引起电气设备的绝缘水平降低。7.与其他建筑物保持足够的防火间距；8.有扩建和发展的余地。变电站的数量确定原则：1.总降压变电站设一个总降压变电站——车间和厂房布局比较集中。但要考虑一级负荷的备用电源问题。设二个或二个以上总降压变电站——两个或两个以上集中大负荷，且彼此之间相距较远时。2.车间变（配）电站根据车间负荷的大小、负荷级别及相邻车间的距离等因素全面考虑。1.2变电站的主要电气设备·电力变压器——变电站的核心·高压断路器——闭合和开断电路的设备。由于有熄灭电弧的机构，所以用于通断短路故障电流。·隔离开关——隔离电压的作用，保证设备检修时与电源系统隔离，没有熄弧机构，不能切负荷，必须与高压断路器配合使用。隔离开关与断路器的操作顺序：断电时，先断路器，后隔离开关合闸时，先隔离开关，后断路器QS—隔离开关QF1—断路器S11-M·R-30~1000/10系列三相卷铁心全密封配电变压器开关触头在绝缘油中闭合和断开。油只作灭弧功能，油量少，易燃易爆危险性较小。体积小，价廉，维护方便。不能频繁操作。6～10kv多用。•开关触头在SF6气体中闭合和断开。SF6气体兼有灭弧和绝缘功能。灭弧能力强，属高速断路器。断流容量大，电绝缘性能好，检修周期长。可频繁操作。无燃烧爆炸危险，体积小，维护要求严格，价贵。在全封闭组合电器中多采用。不适于高寒地区。LW8-40.5型户外交流高压六氟化硫断路器开关触头在真空的容器内闭合和断开。灭弧能力强，燃弧时间短，属高速断路器。开断能力强。结构简单，重量轻，体积小。寿命长，易维修。可频繁操作。无易燃易爆危险。由于开断速度高，易产生截流过电压，对变压器等感性负载易造成危害，应配置过电压吸收装置。ZN28A-12系列户内交流高压真空断路器闸刀式隔离开关·负荷开关介于隔离开关与高压断路器之间的开关设备；结构上与隔离开关相似，但具有特殊的灭弧装置；能断开相应的负荷电流，不能切断短路电流。通常与高压熔断器配合使用（利用熔断器断短路电流）用于次要网络系统（10KV以下）。·母线——汇集和分配电流的主要环节。分为：钢心铝绞线（户外）；矩形铝（或铜）排（户内）。·电流互感器及电压互感器供计量检测仪表的继电保护装置使用电流互感器——变流（通常二次为5A)电压互感器——变压（通常二次为100V）FZRN21-12D/T125-31.5型户内交流高压真空负荷开关－熔断器组合电器电流互感器电压互感器三相电压互感器单相电压互感器母线·其它：高压开关柜电容器——功率补偿；避雷器——防雷击；继电保护装置——各种变压器、线路保护；计量仪表——电度、电压、电流、频率、功率因数。GG-1A（F）型固定式高压开关设备XGN2-12(Z)箱型固定式交流金属封闭开关设备KYN28A-12(Z)B型铠装移开式交流金属开关设备高压电容器与电容器柜4.1工业企业变电站高压避雷器4.1工业企业变电站4.1.3变电站的主结线4.1.3变电站的主结线组成：电力变压器、高压断路器、隔离开关、母线、电流互感器和电压互感器及连接导线。目的：接受和分配电能。基本要求：（1）根据负荷等级要求保证供电的可靠性。（2）力求简单、运行灵活、操作安全方便，避免运行人员误操作。（3）应使投资最省，运行费用最少。（4）具有发展的可能性。4.1工业企业变电站4.1.3变电站的主结线4.1.3变电站的主结线4.1.3.1总降压变电站主结线（1）线路—变压器组单元结线适用于：供电电源只有一回线路，变电站装设一台变压器，...
