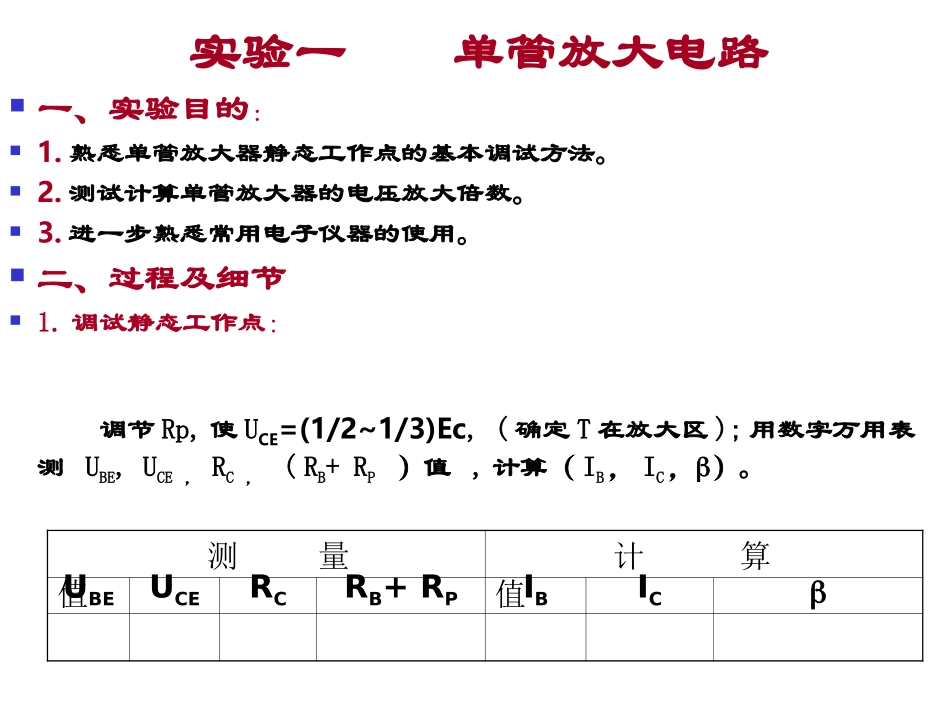

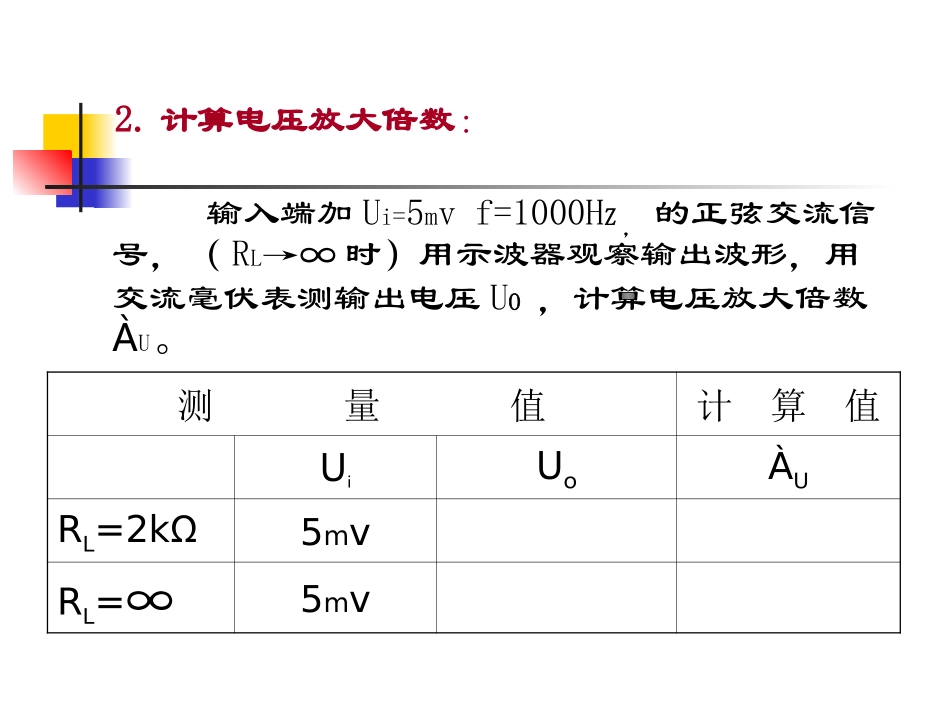

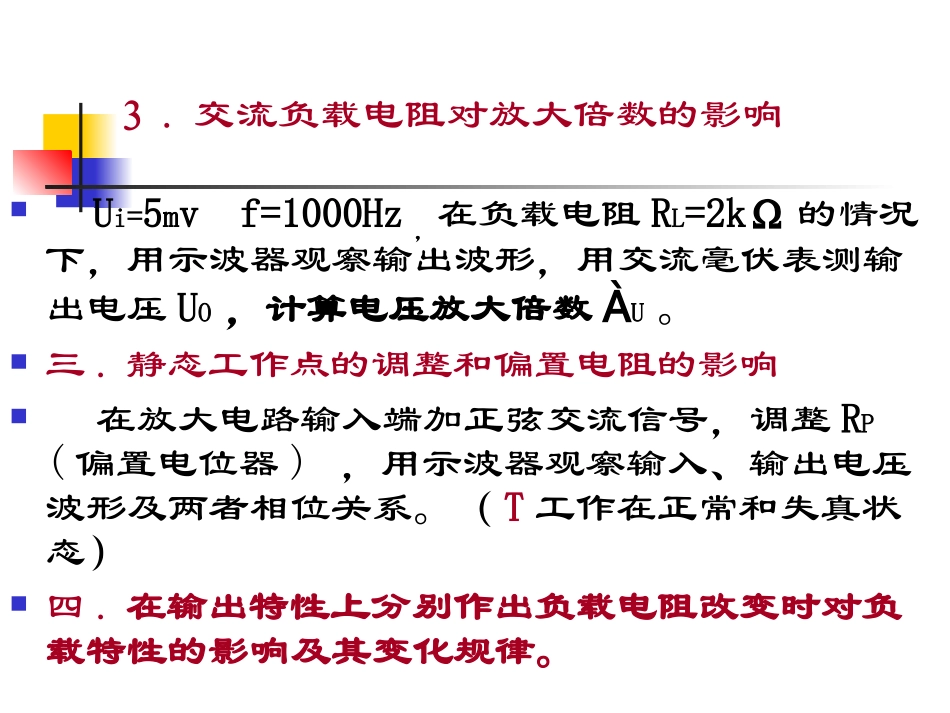

实验一单管放大电路一、实验目的：1.熟悉单管放大器静态工作点的基本调试方法。2.测试计算单管放大器的电压放大倍数。3.进一步熟悉常用电子仪器的使用。二、过程及细节1.调试静态工作点：调节Rp,使UCE=(1/2~1/3)Ec,(确定T在放大区);用数字万用表测UBE,UCE，RC，(RB+RP）值,计算（IB，IC，）。测量值计算值UBEUCERCRB+RPIBIC2.计算电压放大倍数：输入端加Ui=5mvf=1000HZ，的正弦交流信号，（RL→∞时）用示波器观察输出波形，用交流毫伏表测输出电压UO，计算电压放大倍数ÀU。测量值计算值UiUoÀURL=2kΩ5mvRL=∞5mv３.交流负载电阻对放大倍数的影响Ui=5mvf=1000Hz，在负载电阻RL=2kΩ的情况下，用示波器观察输出波形，用交流毫伏表测输出电压UO，计算电压放大倍数ÀU。三.静态工作点的调整和偏置电阻的影响在放大电路输入端加正弦交流信号，调整RP(偏置电位器)，用示波器观察输入、输出电压波形及两者相位关系。（T工作在正常和失真状态）四.在输出特性上分别作出负载电阻改变时对负载特性的影响及其变化规律。五.实验原理图++6V+C1TC2ui++-uoRLRPRBECRC1M10k22uf3k2k22uf5mV1000HZbec信号发生器-六.实验报告要求１.画出实验线路图，列出实验步骤；２.按实验内容记录并计算有关实验数据；３.画出调节电位器RPT工作在正常和失真状态下电压波形；４.估算电路电压放大倍数与实测电压放大倍数并比较，看是否一致。七.思考题１.Rp支路中，除电位器外，为何还要接一个固定电阻？２.讨论负载电阻RL及集电极电阻RC各自对放大电路的影响？３.放大电路中，是否值越大，电压放大倍数越大？八.仪器设备仪器仪表示波器实验机信号发生器毫伏表万用表示波器1示波器3示波器2示波器4示波器5示波器6示波器7实验机介绍T1T2ONOFF+5V+12v+6V-12VGNDII直流信号直流信号IGND1Hz1KHz高阻态逻辑笔低电平高电平模拟部分数字部分+5v+5v+5v+Ec1M220KUiRL10K10K51K10K10K10K10K10K2K3.31K5.1K6.8K15K20K20K50K30K50K100K470K7.5K10u10u22u47u0.5u0.1uD1DW1D2DW2L8L7L6L5L4L3L2L174248742487424874248K8K2K1K7K6K5K4K31HzCP1CP2SG1641B型函数信号发生器/计数器wvSG1641B型函数信号发生器/计数器瑞特电子波形~电源开关TTL输出小信号输出50Ω输出-60dB频率调节低高扫描脉宽/拉出频率（Hz）2202002K20K200K2M扫速扫频/拉出线性扫宽对数/拉出直流/拉出幅度调节反相/拉出Vp-p20dB40dB衰减溢出闸门KHzHzmVp-p13频率显示18频率选择19电压显示1电源开关2频率调节5波形选择12输出衰减10幅度调节YB2172B数字交流毫伏表使用1YB2172B数字交流毫伏表绿扬10Hz-2MHz量程指示3mV30mV300mV3V30V300VR开关电源量程输入输出23456面板操作键说明电源开关213显示窗口量程指示654输入插座量程旋钮输出端口基本操作方法1接通电源，并预热5分钟。2将量程旋钮调至最大处（量程指示灯“300V”应亮）34输入信号后，应调节量程旋钮，正确显示信号电压值。输入信号幅度超过量程时，数字面板表会自动闪烁，此时，应调节量程旋钮，使其处于相应的量程，确保测量准确性。VP-5220D示波器示波器是实验中使用最频繁的仪器之一，用来观察信号波形并可测量信号幅度、频率及周期等参数的仪器。一、示波器显示器1.电源——POWER按下ON，绿灯亮。2.校准0.3V——CAL校准电压的输出端子。3.辉度——INTENSITY显示器扫描线的亮度调整。4.聚焦——FOCUS显示器辉线的聚焦调整。5.标尺亮度——SCALEILLUM用于显示器的刻度照明，顺时针方向旋转变亮.二、示波器面板(垂直部分）1.CH1——调整CH1（INTPUTX）信号的垂直位置。2.INPUTX——连接CH1垂直输入信号的端子。3.VARIABLE——使CH1的垂直灵敏度连续地变化，将其置于CAL4.VOLTS/DIV——输入信号量程选择旋钮，用来改变CH1通道信号的幅值大小。5.ACGNDDC——选择CH1的输入信号和垂直放大器的耦合方式。AC——用电容阻止输入信号的直流成分，只有交流成分通过。GND——放大器的输入回路被接地。DC——输入信号直接进入放大器6.PUSH*5MAG—按下旋钮，灵敏度扩大5倍。三、示波器面板(垂直部分）信号显示方式选择:1.CH1——CH1通道TD的信号波形显示在CRT上。2.CH2—...
